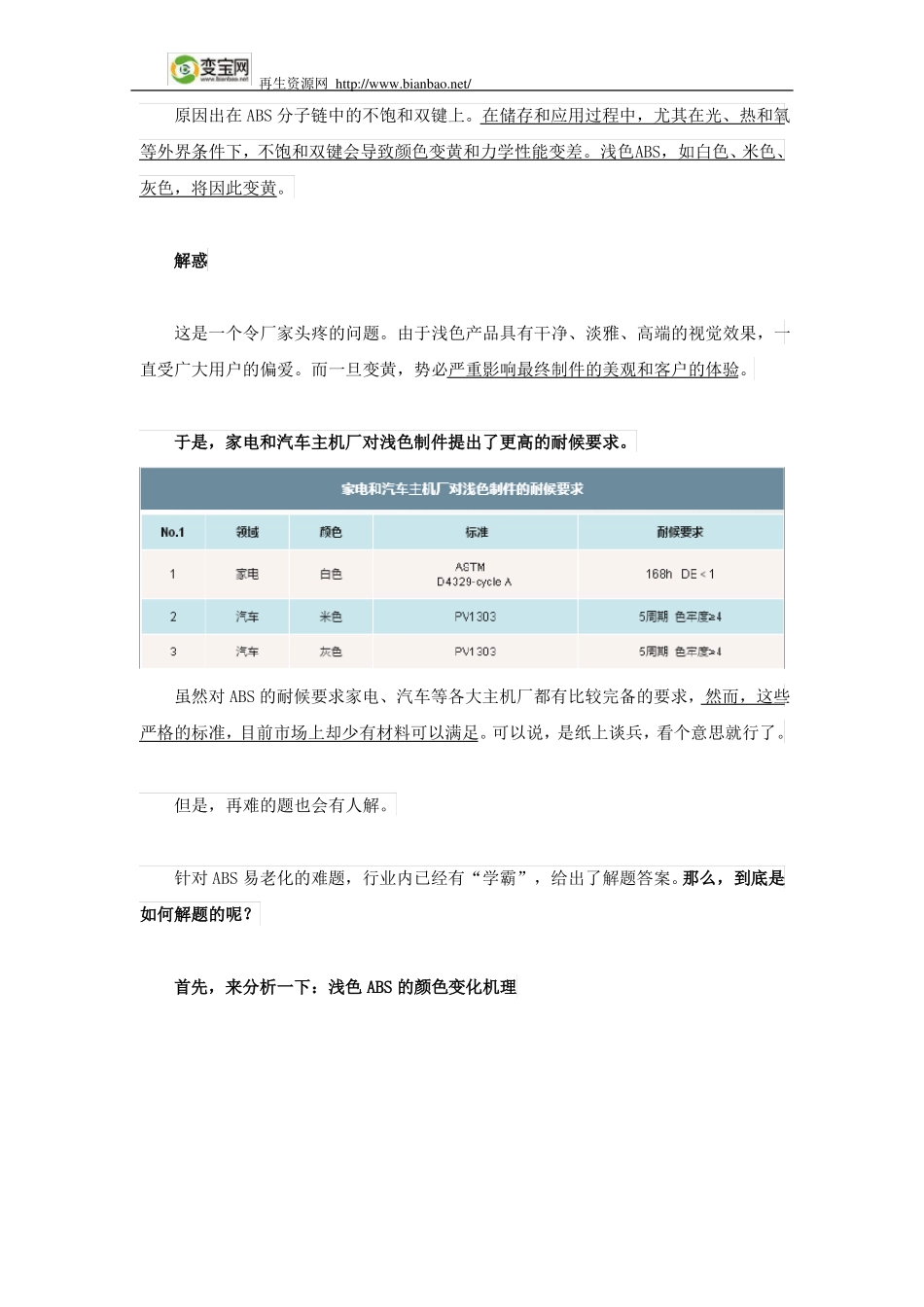

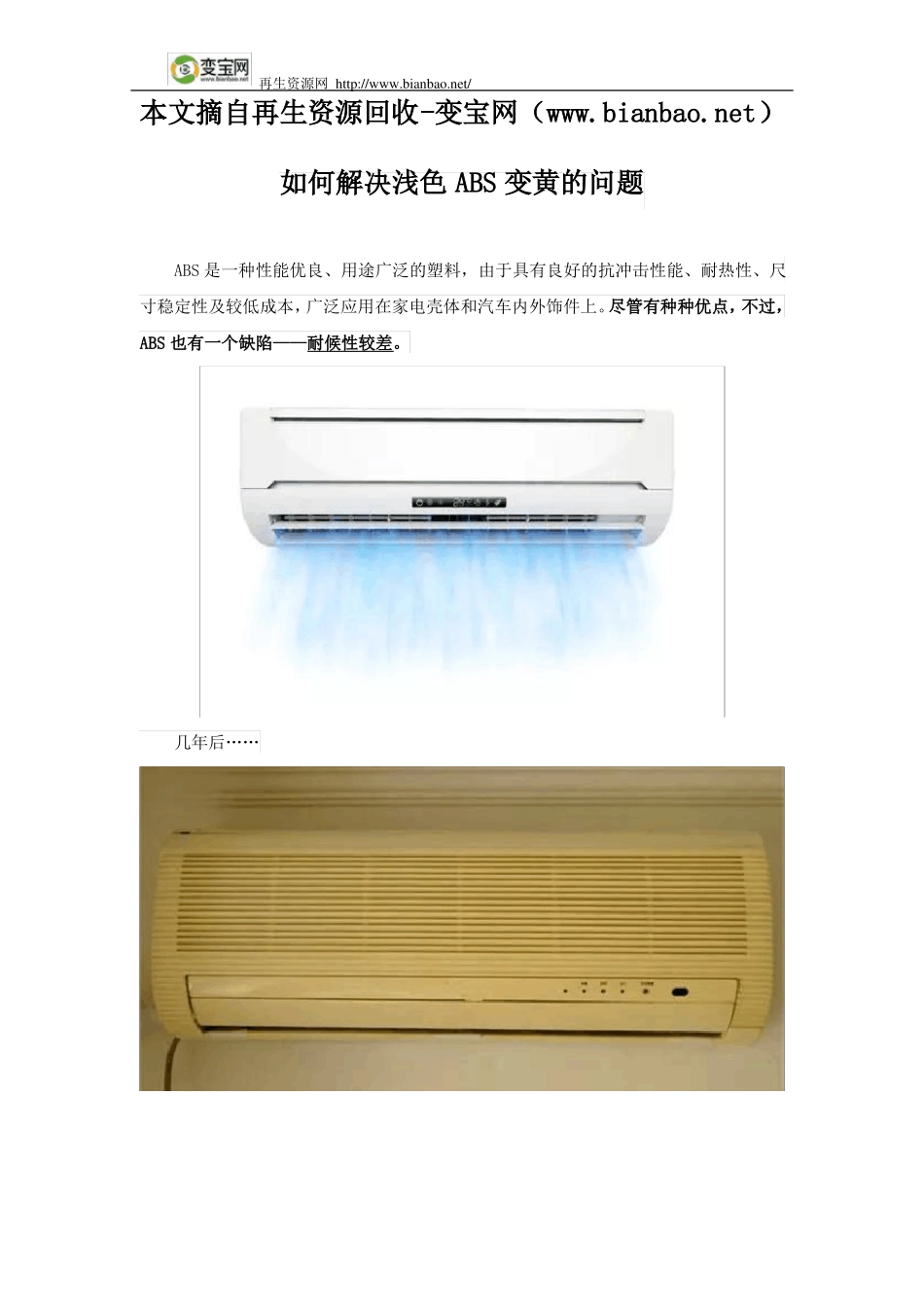

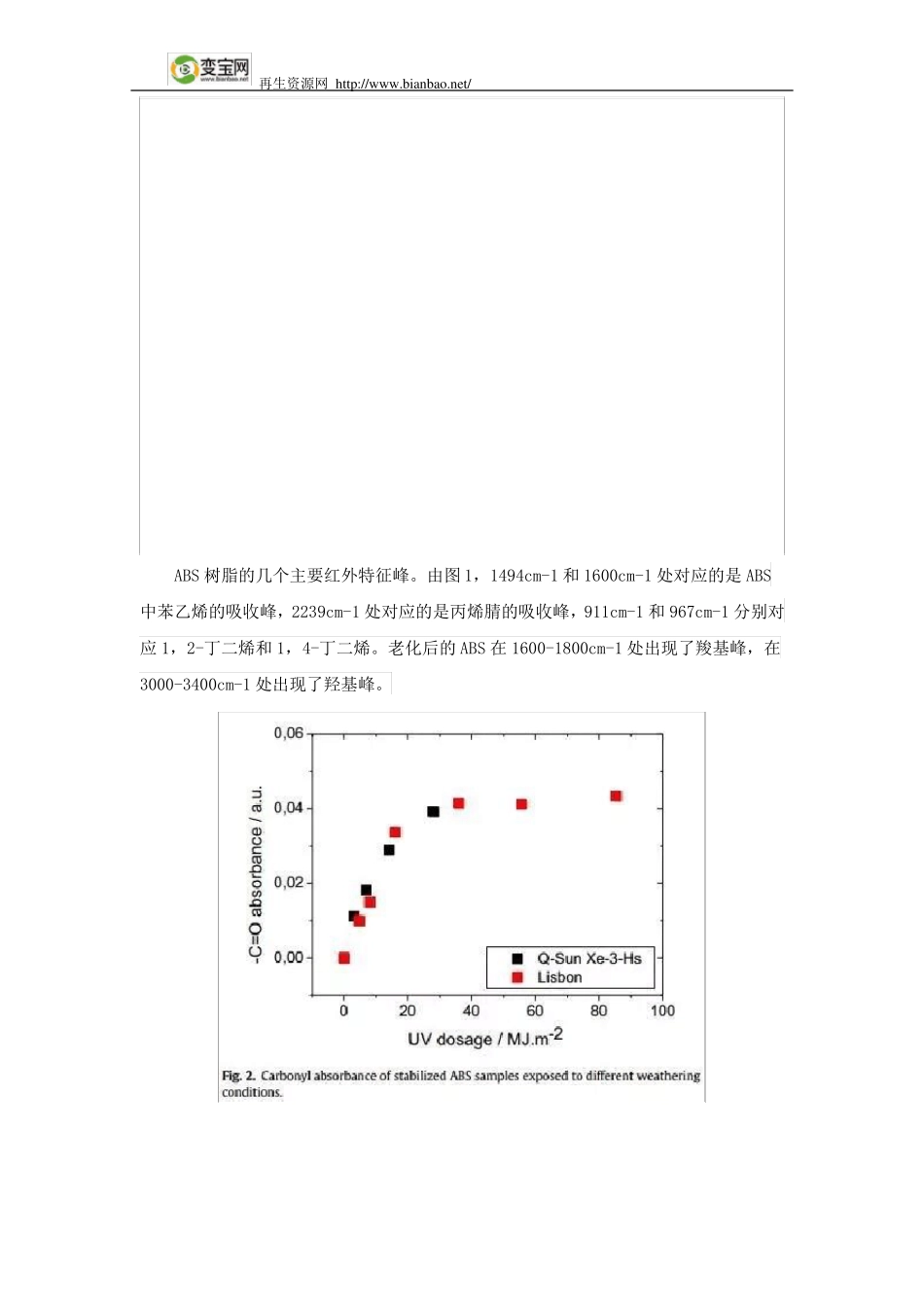

再生资源网 http://www.bianbao.net/本文摘自再生资源回收-变宝网（www.bianbao.net）如何解决浅色 ABS 变黄的问题 ABS 是一种性能优良、用途广泛的塑料，由于具有良好的抗冲击性能、耐热性、尺寸稳定性及较低成本，广泛应用在家电壳体和汽车内外饰件上。尽管有种种优点，不过，ABS 也有一个缺陷——耐候性较差。几年后……再生资源网 http://www.bianbao.net/原因出在 ABS 分子链中的不饱和双键上。在储存和应用过程中，尤其在光、热和氧等外界条件下，不饱和双键会导致颜色变黄和力学性能变差。浅色ABS，如白色、米色、灰色，将因此变黄。解惑这是一个令厂家头疼的问题。由于浅色产品具有干净、淡雅、高端的视觉效果，一直受广大用户的偏爱。而一旦变黄，势必严重影响最终制件的美观和客户的体验。于是，家电和汽车主机厂对浅色制件提出了更高的耐候要求。虽然对 ABS 的耐候要求家电、汽车等各大主机厂都有比较完备的要求，然而，这些严格的标准，目前市场上却少有材料可以满足。可以说，是纸上谈兵，看个意思就行了。但是，再难的题也会有人解。针对 ABS 易老化的难题，行业内已经有“学霸”，给出了解题答案。那么，到底是如何解题的呢？首先，来分析一下：浅色 ABS 的颜色变化机理再生资源网 http://www.bianbao.net/ ABS 树脂的几个主要红外特征峰。由图 1，1494cm-1 和 1600cm-1 处对应的是 ABS中苯乙烯的吸收峰，2239cm-1 处对应的是丙烯腈的吸收峰，911cm-1 和 967cm-1 分别对应 1，2-丁二烯和 1，4-丁二烯。老化后的 ABS 在 1600-1800cm-1 处出现了羧基峰，在3000-3400cm-1 处出现了羟基峰。再生资源网 http://www.bianbao.net/在此基础上，红外基线标定特征峰如图 2 和 3 所示，可以看出随着辐照能量的增加ABS 树脂结构中的羧基量是逐渐增加的，而两种结构的丁二烯的量是递减的。再来看一下，解题的答案！通过浅色 ABS 的颜色变化机理分析，可以看出：白色、米色和灰色ABS 耐候失效的主要原因是 b 值的提高。做过这方面详细研究的，可以知道基料、助剂、工艺和色粉是可能影响 b 值变化的四大主要因素。再生资源网 http://www.bianbao.net/而“学霸”，就是寻找到了影响b 值变化各大因素中的最小临界点，并通过独特的配方设计和特殊的工艺，成功控制了丁二烯双键的降低速度，并减少了色粉的黄变。进而，成功研发出了超高耐候浅色 ABS，并已经在家电、汽车行业有了成功应用。家电领域...
