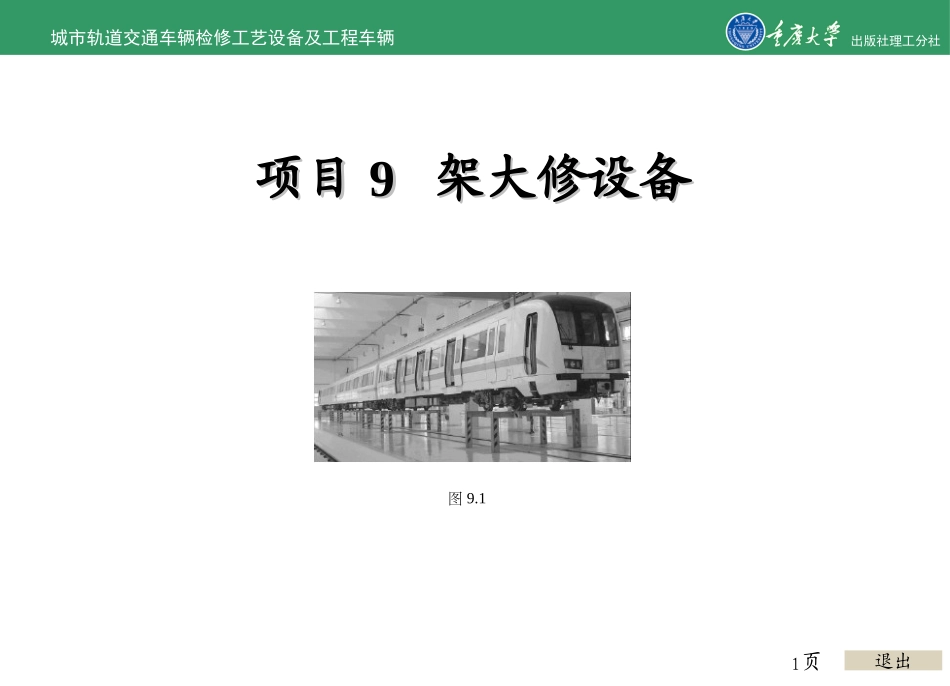

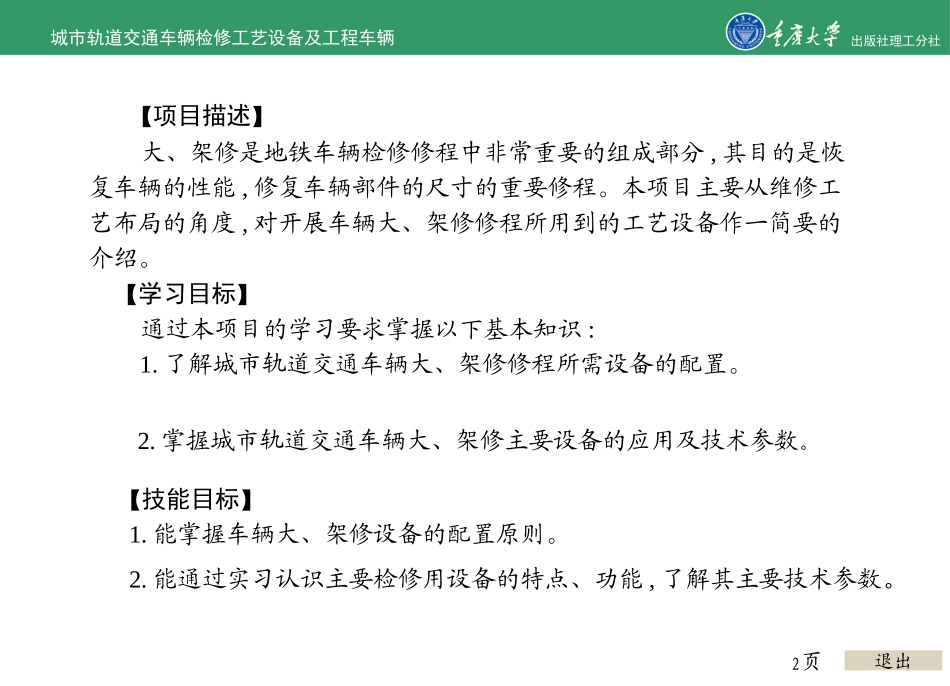

1出版社理工分社城市轨道交通车辆检修工艺设备及工程车辆退出页项目项目99架大修设备架大修设备图9.12出版社理工分社城市轨道交通车辆检修工艺设备及工程车辆退出页大、架修是地铁车辆检修修程中非常重要的组成部分,其目的是恢复车辆的性能,修复车辆部件的尺寸的重要修程。本项目主要从维修工艺布局的角度,对开展车辆大、架修修程所用到的工艺设备作一简要的介绍。【学习目标】通过本项目的学习要求掌握以下基本知识:1.了解城市轨道交通车辆大、架修修程所需设备的配置。2.掌握城市轨道交通车辆大、架修主要设备的应用及技术参数。【技能目标】1.能掌握车辆大、架修设备的配置原则。2.能通过实习认识主要检修用设备的特点、功能,了解其主要技术参数。【项目描述】3出版社理工分社城市轨道交通车辆检修工艺设备及工程车辆退出页任务1了解架大修工艺【活动场景】多媒体展示车辆大、架修作业的工艺布局及设备配置。【任务要求】了解大、架修的主要检修工艺及设备配置情况。4出版社理工分社城市轨道交通车辆检修工艺设备及工程车辆退出页【知识准备】1.车辆大、架修工艺简介地铁车辆是由许多部件和子系统组成的复杂而完整的系统,在投入运营初期由于各部件和子系统之间的磨合,往往会有比较高的故障率,经过一段时间后,一些零部件由于磨损、老化、疲劳、受污染等因素而导致性能下降,可靠性降低,使车辆故障率升高,甚至可能造成安全隐患,一般地铁车辆在运行5年或运行里程达到50万km左右时需进行架修;在运行10年或运行里程达到100万km时左右需进行大修。5出版社理工分社城市轨道交通车辆检修工艺设备及工程车辆退出页雷器、电气箱、转向架及牵引电机等进行外表的清洁,并对转向架、受流器、牵引电机、制动系统、车钩缓冲装置、车门、各种电气控制装置等部件进行分解、检查、检修、呼唤、试验,对仪器仪表进行校验。架修的检修通常周期在20d左右,大修的周期通常为30d左右。在车辆大修作业中,主要对列车进行架车、解体;转向架构架探伤、整形;轮对的分解、检查;牵引电机分解、检查、更换零件、性能测试;车门门叶整形、更换消耗件;车体重新油漆以及动态调试、静态调试;最终恢复列车的出厂标准。而架修规程一般只规定对车体进行架车、基本解体,对走行部分及牵引电机等主要部件进行检查、测试盒修理。同时,在修程中还要求对车顶、车顶部件和车下部件如受电弓、空调、避6出版社理工分社城市轨道交通车辆检修工艺设备及工程车辆退出页2.车辆大、架修工艺简介根据车辆检修的主要内容及检修工艺的流程,开展车辆的大、架修工作主要配置的专用检修设备有:(1)架车、车体分解的工装设备地坑式架车机组、浅坑式移车台、公铁两用牵引车、液压升降平台、工艺转向架、车钩拆装机、起重机、空调机组及受电弓专用吊具等。(2)转向架检修的工装设备转向架升降台、转向架清洗机、转向架试验台、弹簧试验台、减震器试验台、构架测试台、构架翻转台等。(3)轮对检修及工装设备轮对压装机、轴承感应加热器、车轴探伤仪、轴承清洗设备、套齿设备。(4)牵引电机检修的工装设备电机吹扫清洗设备、直流/交流牵引电机试验台、动平衡机、空气压缩机、电动机试验台等。7出版社理工分社城市轨道交通车辆检修工艺设备及工程车辆退出页(5)制动系统检修的工装设备空气压缩机试验台、空气阀门试验台、制动单元拆装设备等。(6)电器部件检修的工装设备电器部件中和试验台、功率电子试验台、主逆变器试验台、示波器等。(7)空调检修等工装设备空调机组织试验台、空调冷媒充放设备、空调检修套装工具、空调焊接专用工具等。(8)蓄电池检修设备蓄电池充放电设备、蓄电池拆装工装设备等。(9)其他部件检修等工装设备辅助逆变器试验台、车钩试验台、缓冲器试验台、受电弓试验台、门控装置试验台、护指橡胶、安装机等。8出版社理工分社城市轨道交通车辆检修工艺设备及工程车辆退出页(故障显示诊断)等。(11)油漆相关设备喷漆设备、加热恒温设备、通风设备、油污过滤设备等。(12)动力设备等配置风、水、电动力设备等。(10)静态、动态调试的工装设备车辆称重装置、静调直流供电柜、八通道示波器、便携式计算机9出版社理工分社城市轨道交通车辆检修工艺...
