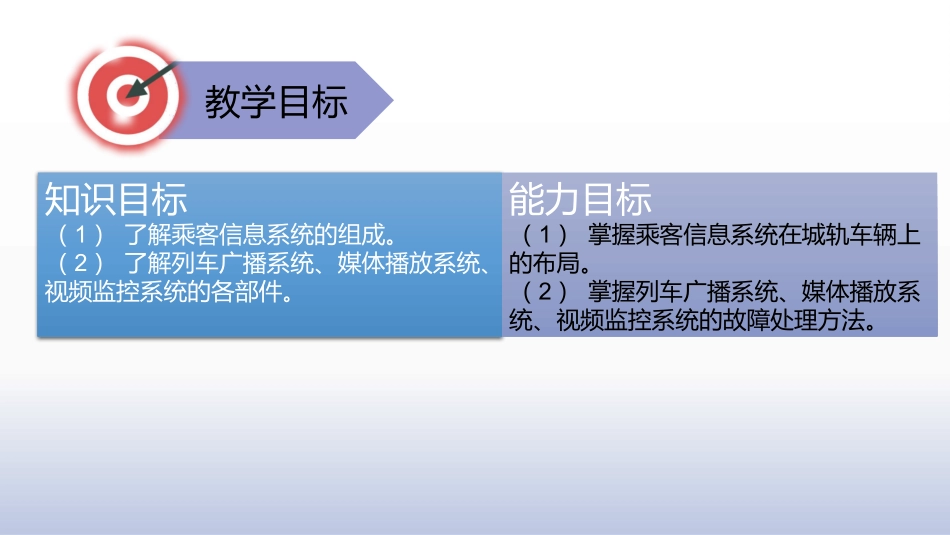

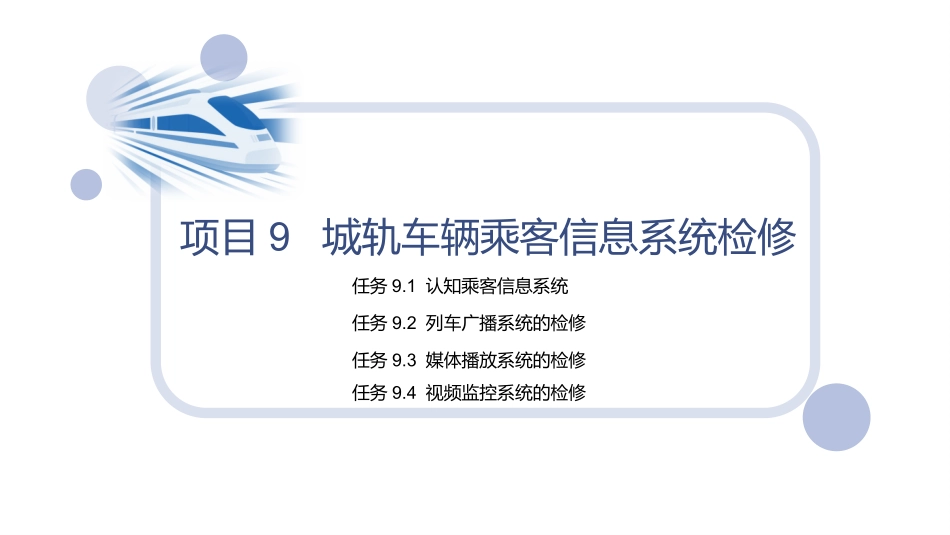

城市轨道交通车辆检修项目9城轨车辆乘客信息系统检修任务9.1认知乘客信息系统任务9.2列车广播系统的检修任务9.3媒体播放系统的检修任务9.4视频监控系统的检修教学目标知识目标（1）了解乘客信息系统的组成。（2）了解列车广播系统、媒体播放系统、视频监控系统的各部件。能力目标（1）掌握乘客信息系统在城轨车辆上的布局。（2）掌握列车广播系统、媒体播放系统、视频监控系统的故障处理方法。任务9.1认知乘客信息系统列车广播系统介绍媒体播放系统介绍视频监控系统介绍任务9.1认知乘客信息系统PIS是运用在铁路、地铁轻轨及城市交通（公交）车辆上，向乘客发布信息及收集乘客信息的系统设备。PIS从功能上可以分为列车广播系统、媒体播放系统及视频监控系统三大部分，每部分都由司机室机箱、设备和客室机箱、设备组成。PIS可以集成车辆内外的LED显示屏、液晶显示器、动态线路地图显示器等乘客导向指示及广告娱乐功能，能够实现车辆内部、车辆之间和车辆与地面管理中心之间的通信，具有自动广播、人工播音、闭路电视等子系统，并可通过GPS和GSM将各个独立的车辆单元和车站连接成网络，进行集中调度管理，以实现最佳的客流疏导和车辆运用管理，为乘客提供更好的服务。9.1.1列车广播系统介绍列车广播系统用于播放列车到站动态音频信息，使乘客及时了解列车的运行情况、到站信息等，方便乘客换乘其他线路，减少乘客下错站的可能性；当发生灾害或其他紧急情况时进行紧急广播，以指挥乘客疏散，减少因意外造成的损失。1.系统布置在列车两端司机室的操作台上各安装有一台司机操作报站用的广播控制设备。在司机室的电器柜中放置一台系统主控制机柜，用于整个PIS的协调控制。在客室的电器柜中放置一台客室控制机柜，用于客室设备的协调控制。2.与乘客交互用的设备的布置在客室内沿车顶两侧安装若干只扬声器，在司机室的车顶上也安装有扬声器，便于司机监听广播信息。在客室的贯通道门上放置一台LED显示屏，用于显示文字信息。在客室的车门上还放置有一幅门区电子地图，用于向乘客提供动态的到站信息。9.1.1列车广播系统介绍12345全自动播放报站信息。列车广播系统的中央控制设备通过列车信号系统发来的距离信息和控制信号，控制广播设备进行全自动数字化语音报站。半自动播放报站信息。列车广播系统的中央控制设备通过列车管理系统发来的速度节点信号，结合开关门信号，控制广播设备进行全自动数字化语音报站。手动控制播放预录报站信息。司机可以在广播控制设备上手动选择列车到站的站名，自主完成数字化语音报站。控制中心对列车进行广播。控制中心可通过车载无线电设备与司机进行对话，并可无须司机授权直接对列车客室内的乘客进行广播。当控制中心对乘客进行语音广播时，车辆上的其他任何广播活动都会被停止。人工广播。司机可以通过手持话筒对乘客进行广播。3.系统的主要功能9.1.1列车广播系统介绍678910媒体伴音广播。列车广播系统可播放媒体系统的伴音信号。由于媒体伴音广播的广播优先级最低，所以PIS工作后默认的广播是媒体伴音广播。广播优先级设置。列车广播系统可以对广播的优先级进行设置，高优先级广播自动切断低优先级广播。一般情况下，优先级从高到低依次为无线、人工广播、数字报站广播、媒体伴音。采用主从工作模式。两端司机室的广播中央控制设备采用主从工作模式，一旦主列车广播中央控制设备（激活端司机室的广播控制设备）发生故障，主/从广播中央控制设备将自动进行转换，从广播中央控制设备（另一端司机室的广播中央控制设备）将代替主广播中央控制设备进行列车广播系统的控制。实现司机室对讲。司机可以通过广播控制设备上的手持话筒与另一端司机室通话。实现司机与乘客对讲。当乘客按下客室内的乘客紧急报警器时，可以呼叫激活端司机室进行通话。9.1.1列车广播系统介绍9.1.2媒体播放系统介绍媒体播放系统的主要功能是向乘客播放数字视频节目，显示列车运营信息、紧急信息及其他乘客服务信息等内容；在提高客户体验度的同时，方便工作人员对乘客进行管理和引导。媒体播放系统的一般架构如图9-1所示。整个媒体播放系统以环状冗余以太网为基础网络。网络由每个客室的...
