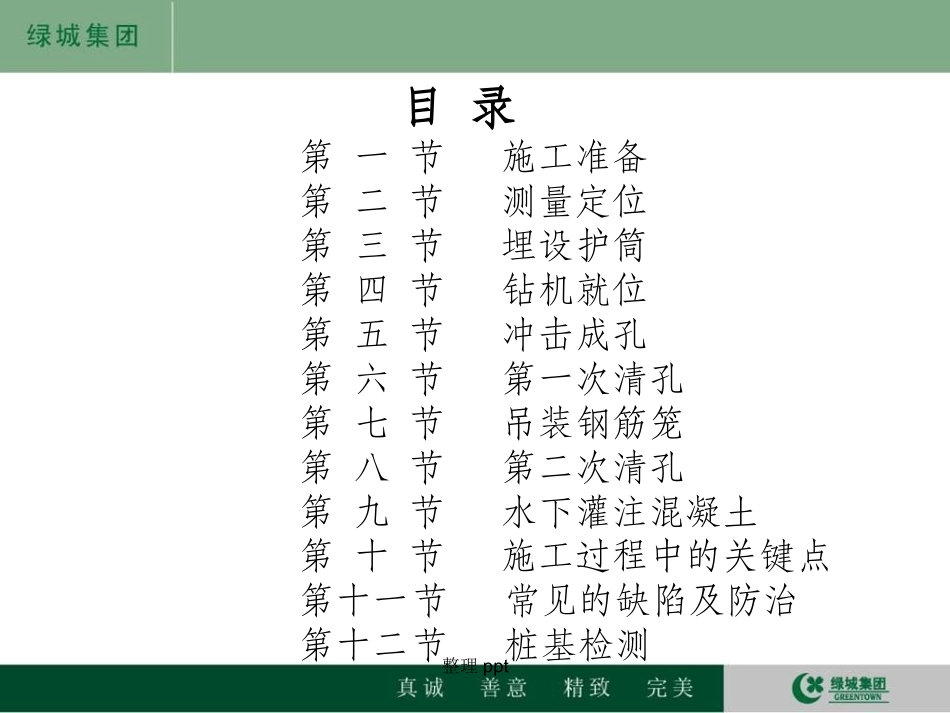

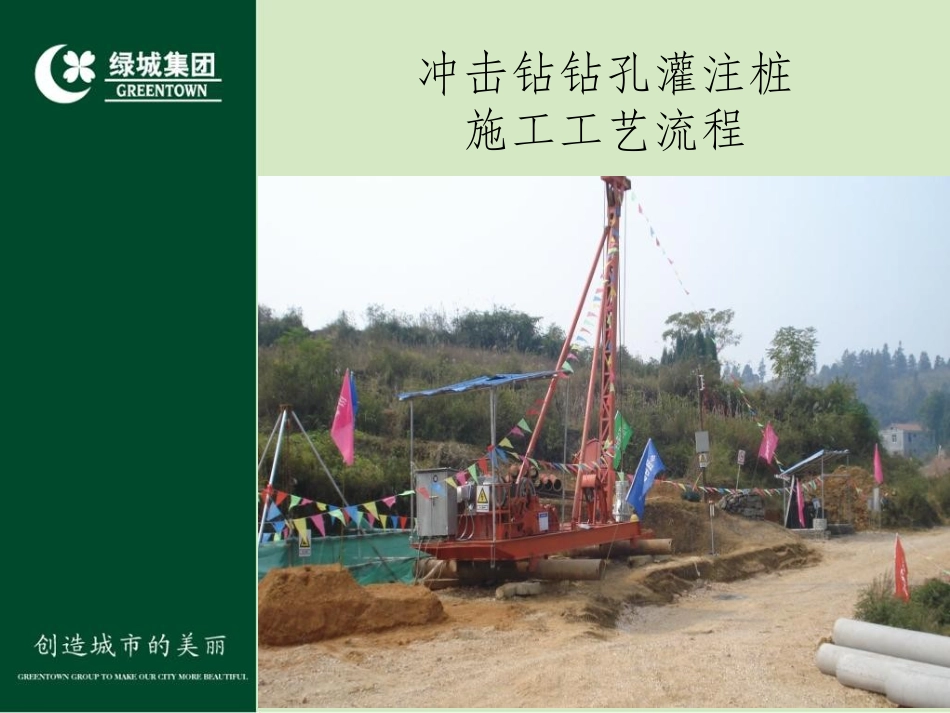

整理ppt整理ppt冲击钻钻孔灌注桩施工工艺流程整理ppt目录第一节施工准备第二节测量定位第三节埋设护筒第四节钻机就位第五节冲击成孔第六节第一次清孔第七节吊装钢筋笼第八节第二次清孔第九节水下灌注混凝土第十节施工过程中的关键点第十一节常见的缺陷及防治第十二节桩基检测整理ppt施工工艺流程施工准备测量定位桩位复测埋设护筒位置垂直度检查钻机就位水平、对中检查冲击成孔孔位、孔径、孔深、垂直度检查第一次清孔沉渣、泥浆性能检查吊装钢筋笼钢筋笼制作安放导管第二次清孔沉渣厚度测量水下灌注混凝土提导管起拔护筒施工工艺流程图施工工艺流程图整理ppt一、施工准备整理ppt（1）开挖前场地完成三通一平。地上、地下的电缆管线、设备基础等障碍物均已排除处理完毕。各项临时设施如临时电、临时水、安全设施准备就绪。（2）熟悉施工图纸及场地的地下土质、水文地质资料。（3）操作前应对吊车等进行安全可靠的检查和试验，确保施工安全。（4）场地应先按设计图纸要求的标高进行平整，清除桩位处地上、地下一切障碍物（包括大块石、树根和垃圾等），场地低洼处须回填夯实。场地平整整理ppt泥浆池整理ppt二、测量定位整理ppt测量定位先根据规划部门测设的建筑物定位坐标点和高程点，在场区内用全站仪引测现场控制网点，经甲方代表及监理核验后，作为现场施工放样的依据。然后根据该点进行轴线、桩位放样和标高控制。现场控制点用混凝土浇筑，并安设防护标志，防止施工中碰撞而发生位移。桩位测定分初测、复测，分别为挖埋护筒前和埋设护筒后，复测合格后，打入Ф12定位钢筋一根，作为钻孔机定位标点，然后用水准仪测定其护筒和地坪标高，经甲方、监理工程师验收合格后方可就位施工。整理ppt三、埋设护筒整理ppt1、护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于20mm，护筒的倾斜度不大于1%；2、护筒一般用4～8mm钢板制作，其内径应大于设计桩径200mm，其上部开设1～2个溢浆孔；3、护筒的埋设深度：在粘性土中不宜小于1.5m；砂土中不宜小于2.0m；护筒顶端高出地面30cm。护筒作用：保护孔口、定位导向，隔离地表水、保持孔内水头高度，防止塌方，固定钢筋笼等。埋设护筒整理ppt为了校正护筒及桩孔中心，在挖护筒之前采用“+”字交叉法在护筒以外较稳定的部位设4个定位桩,定位桩采用φ20钢筋,在位于护筒边1～2m位置进行埋设,定位桩顶高于护筒顶20cm，且埋入地面不小于30cm，并浇筑20cm厚半径20cm圆型混凝土进行固定,并用红油漆标识，施工中做好定位桩的保护工作。埋设十字护桩整理ppt四、钻机就位整理ppt钻机安放在枕木上，必须平整、稳固，确保施工中不移位、不倾斜；钻头中心与护筒中心误差不得大于20mm，钻孔时，孔内泥浆面高出地下水位1m以上，当受地下水位涨落影响时应高出地下水位1.5m以上，或不低于自然地面。钻机就位整理ppt冲击式钻机能适应各种不同地质情况，特别是卵石层中钻孔，冲击式钻机较之其它型式钻机适应性强。同时，用冲击式钻机成孔，孔壁四周形成一层密实的土层，对稳定孔壁，提高桩基承载能力，均有一定作用。冲锤（如图所示）有各种形状，但它们的冲刃大多是十字形的。冲击钻机整理ppt•1.防护罩2.泵体3.叶轮4.泵盖5.密封体6.导管7.泵轴8.托架9.联轴器10.电动机•泥浆泵是钻机的重要配套产品，用于钻孔作业中循环泥浆。•泥浆泵是在钻孔过程中,将泥浆加压后携带出井底的岩屑和供给孔底动力钻具的动力,向孔底输送和循环钻孔液的往复泵。3PNL-12型泵结构图整理ppt泥浆泵泥浆泵整理ppt第五节冲击成孔整理ppt1、开锤前，护筒内必须加入足够的粘土和水，然后边冲击边加粘土造浆，以保证粘土造浆护壁的可行性。2、采用钻孔的粘土造浆，成孔过程中要及时加水调整好泥浆比重：≤1.25；粘度：18-20S；含砂率：≤6％。3、定界面、终孔验收。在钻进过程中对照岩土工程勘察报告，进入中风化凝灰岩时施工单位技术员要查看岩样，自查符合要求后再上报监理、甲方定界面，验终孔。验收时从捞取的钻渣中取出样品，查明岩样并填写岩层深度、取样时间等标签，标签填写好后装袋保留。冲击成孔整理ppt4、冲击钻对准护筒中心,要求偏差≤±20mm，开始低锤密击，锤高0.4～0....
