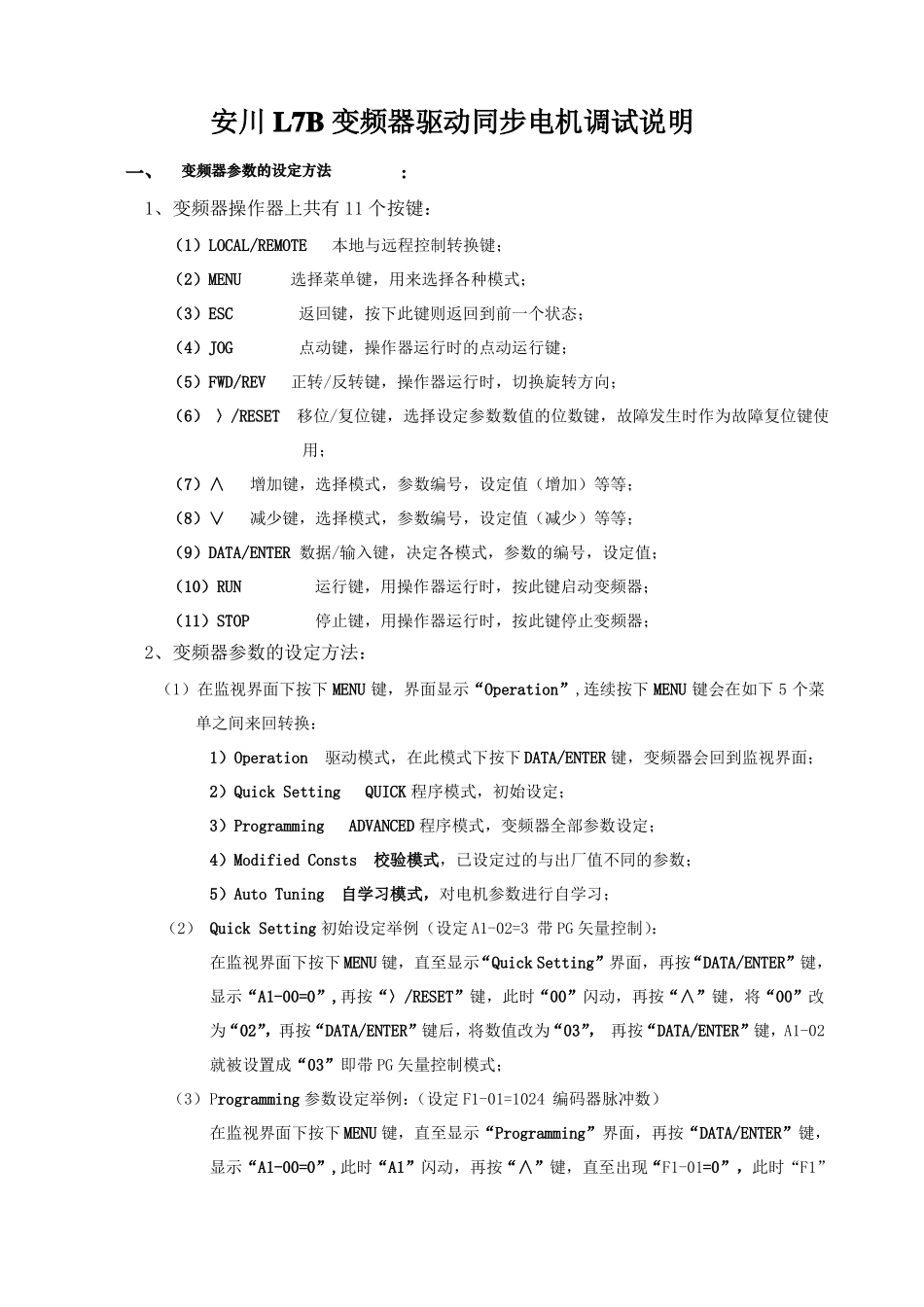

安川 L7B 变频器驱动同步电机调试说明一、变频器参数的设定方法：1、变频器操作器上共有 11 个按键：（1）LOCAL/REMOTE本地与远程控制转换键；（2）MENU选择菜单键，用来选择各种模式；（3）ESC返回键，按下此键则返回到前一个状态；（4）JOG点动键，操作器运行时的点动运行键；（5）FWD/REV正转/反转键，操作器运行时，切换旋转方向；（6） 〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时作为故障复位键使用；（7）∧增加键，选择模式，参数编号，设定值（增加）等等；（8）∨减少键，选择模式，参数编号，设定值（减少）等等；（9）DATA/ENTER 数据/输入键，决定各模式，参数的编号，设定值；（10）RUN运行键，用操作器运行时，按此键启动变频器；（11）STOP停止键，用操作器运行时，按此键停止变频器；2、变频器参数的设定方法：（1）在监视界面下按下 MENU 键，界面显示“Operation”,连续按下 MENU 键会在如下 5 个菜单之间来回转换：1）Operation驱动模式，在此模式下按下 DATA/ENTER 键，变频器会回到监视界面；2）Quick Setting QUICK 程序模式，初始设定；3）Programming ADVANCED 程序模式，变频器全部参数设定；4）Modified Consts校验模式，已设定过的与出厂值不同的参数；5）Auto Tuning自学习模式，对电机参数进行自学习；（2） Quick Setting 初始设定举例（设定 A1-02=3 带 PG 矢量控制）：在监视界面下按下 MENU 键，直至显示“Quick Setting”界面，再按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER”键后，将数值改为“03”， 再按“DATA/ENTER”键，A1-02就被设置成“03”即带 PG 矢量控制模式；（3）Programming 参数设定举例：（设定 F1-01=1024 编码器脉冲数）在监视界面下按下 MENU 键，直至显示“Programming”界面，再按“DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧”键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”键，此时“01”闪动，再按“DATA/ENTER”键后，将数值改为“1024”， 再按“DATA/ENTER”键，“F1-01”的数值即编码器脉冲数就被设置成1024；（4）在以上两例中设置完参数以后，如不修改其它参数，可直接按 MENU 键，再按“DATA/ENTER”键，会直接回到监视界面。其它参数的调整基本上和以上两例一样。二、变频器对同步电机进行...
