完整利用PETREL详细建模操作方法

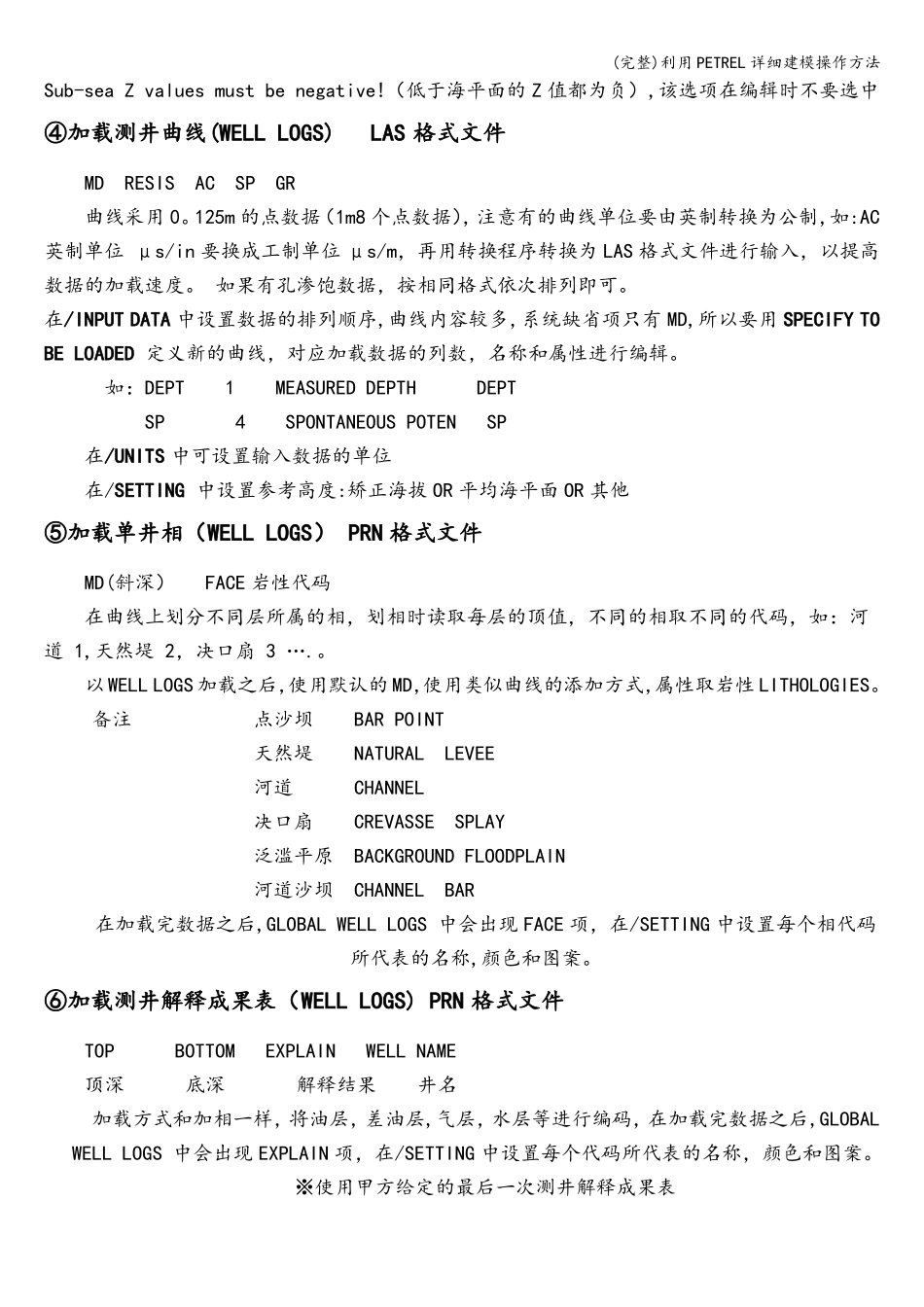

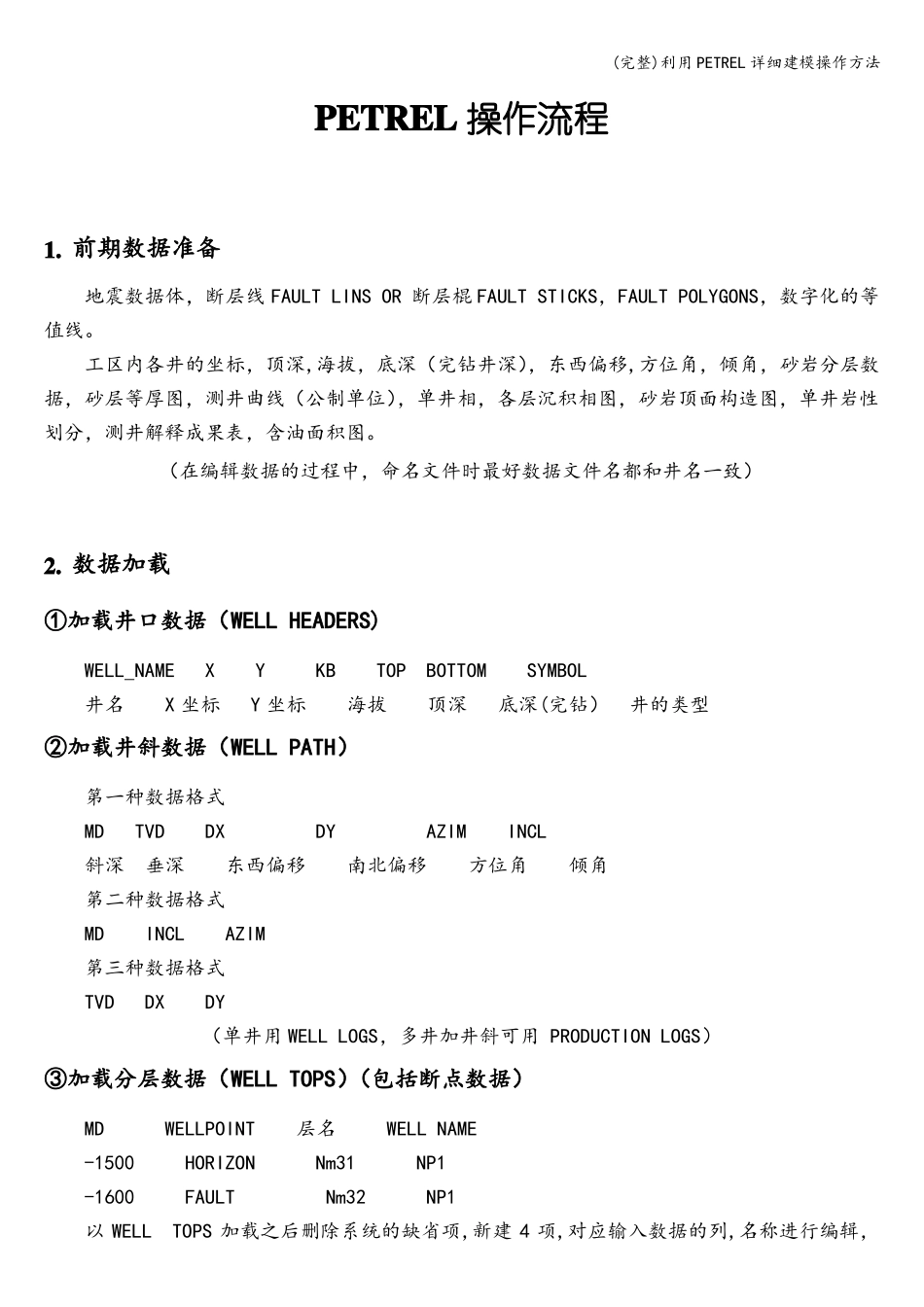

完整利用PETREL详细建模操作方法_第1页
1/12
完整利用PETREL详细建模操作方法_第2页
2/12
完整利用PETREL详细建模操作方法_第3页
3/12
(完整)利用 PETREL 详细建模操作方法PETREL 操作流程1. 前期数据准备地震数据体,断层线 FAULT LINS OR 断层棍 FAULT STICKS,FAULT POLYGONS,数字化的等值线。工区内各井的坐标,顶深,海拔,底深(完钻井深),东西偏移,方位角,倾角,砂岩分层数据,砂层等厚图,测井曲线(公制单位),单井相,各层沉积相图,砂岩顶面构造图,单井岩性划分,测井解释成果表,含油面积图。(在编辑数据的过程中,命名文件时最好数据文件名都和井名一致)2. 数据加载①加载井口数据(WELL HEADERS)WELL_NAME X Y KB TOP BOTTOM SYMBOL井名 X 坐标 Y 坐标海拔顶深底深(完钻)井的类型②加载井斜数据(WELL PATH)第一种数据格式MD TVD DX DY AZIM INCL斜深垂深东西偏移南北偏移方位角倾角第二种数据格式MD INCL AZIM第三种数据格式TVD DX DY(单井用 WELL LOGS,多井加井斜可用 PRODUCTION LOGS)③加载分层数据(WELL TOPS)(包括断点数据)MD WELLPOINT层名 WELL NAME-1500 HORIZON Nm31 NP1-1600 FAULT Nm32 NP1以 WELL TOPS 加载之后删除系统的缺省项,新建 4 项,对应输入数据的列,名称进行编辑,(完整)利用 PETREL 详细建模操作方法Sub-sea Z values must be negative!(低于海平面的 Z 值都为负),该选项在编辑时不要选中④加载测井曲线(WELL LOGS) LAS 格式文件MD RESIS AC SP GR曲线采用 0。125m 的点数据(1m8 个点数据),注意有的曲线单位要由英制转换为公制,如:AC英制单位 μs/in 要换成工制单位 μs/m,再用转换程序转换为 LAS 格式文件进行输入,以提高数据的加载速度。 如果有孔渗饱数据,按相同格式依次排列即可。在/INPUT DATA 中设置数据的排列顺序,曲线内容较多,系统缺省项只有 MD,所以要用 SPECIFY TOBE LOADED 定义新的曲线,对应加载数据的列数,名称和属性进行编辑。如:DEPT 1 MEASURED DEPTH DEPT SP 4 SPONTANEOUS POTEN SP在/UNITS 中可设置输入数据的单位在/SETTING 中设置参考高度:矫正海拔 OR 平均海平面 OR 其他⑤加载单井相(WELL LOGS) PRN 格式文件MD(斜深) FACE 岩性代码在曲线上划分不同层所属的相,划相时读取每层的顶值,不同的相取不同的代码,如:河道 1,天然堤 2,决口扇 3 ….。以 WELL LOGS 加载之后,使用默认的 MD,使用类似曲线的添加方式,属性取岩性 LITHOLOGIES。备注点沙坝 BAR POINT...
