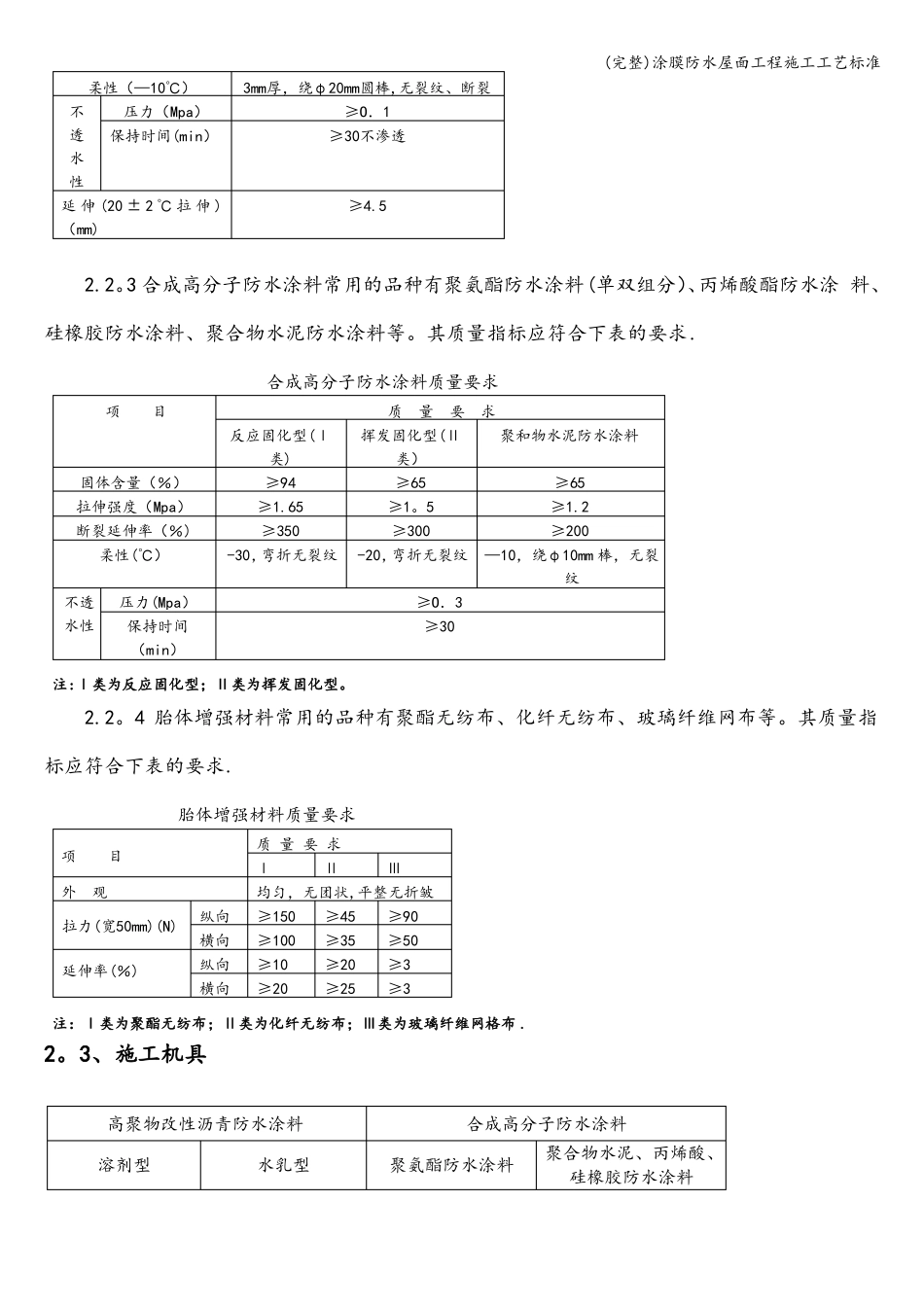

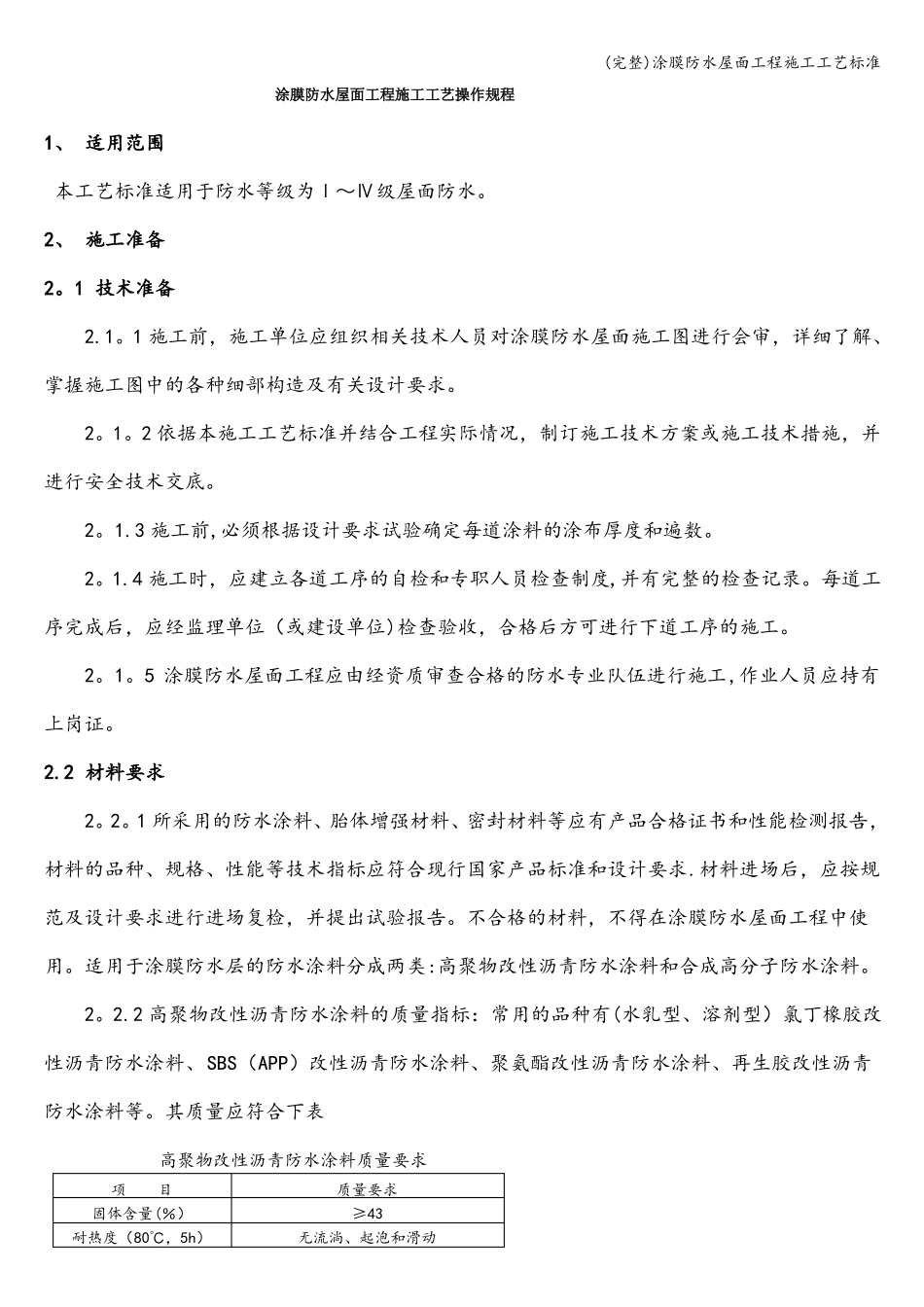

(完整)涂膜防水屋面工程施工工艺标准涂膜防水屋面工程施工工艺操作规程1、 适用范围本工艺标准适用于防水等级为Ⅰ～Ⅳ级屋面防水。2、 施工准备2。1 技术准备2.1。1 施工前，施工单位应组织相关技术人员对涂膜防水屋面施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。2。1。2 依据本施工工艺标准并结合工程实际情况，制订施工技术方案或施工技术措施，并进行安全技术交底。2。1.3 施工前,必须根据设计要求试验确定每道涂料的涂布厚度和遍数。2。1.4 施工时，应建立各道工序的自检和专职人员检查制度,并有完整的检查记录。每道工序完成后，应经监理单位（或建设单位)检查验收，合格后方可进行下道工序的施工。2。1。5 涂膜防水屋面工程应由经资质审查合格的防水专业队伍进行施工,作业人员应持有上岗证。2.2 材料要求2。2。1 所采用的防水涂料、胎体增强材料、密封材料等应有产品合格证书和性能检测报告，材料的品种、规格、性能等技术指标应符合现行国家产品标准和设计要求.材料进场后，应按规范及设计要求进行进场复检，并提出试验报告。不合格的材料，不得在涂膜防水屋面工程中使用。适用于涂膜防水层的防水涂料分成两类:高聚物改性沥青防水涂料和合成高分子防水涂料。2。2.2 高聚物改性沥青防水涂料的质量指标：常用的品种有(水乳型、溶剂型）氯丁橡胶改性沥青防水涂料、SBS（APP）改性沥青防水涂料、聚氨酯改性沥青防水涂料、再生胶改性沥青防水涂料等。其质量应符合下表高聚物改性沥青防水涂料质量要求项目固体含量(％）耐热度（80℃，5h）质量要求≥43无流淌、起泡和滑动(完整)涂膜防水屋面工程施工工艺标准柔性（—10℃）不透水性延 伸 (20 ± 2 ℃ 拉 伸 )（mm)3mm厚，绕φ20mm圆棒,无裂纹、断裂≥O．1≥30不渗透压力（Mpa）保持时间(min）≥4.52.2。3 合成高分子防水涂料常用的品种有聚氨酯防水涂料(单双组分）、丙烯酸酯防水涂 料、硅橡胶防水涂料、聚合物水泥防水涂料等。其质量指标应符合下表的要求.合成高分子防水涂料质量要求项目反应固化型(Ⅰ类)固体含量（％）拉伸强度（Mpa）断裂延伸率（％)柔性(℃）不透水性质量要求挥发固化型(Ⅱ类）≥65≥1。5≥300≥65≥1.2≥200纹聚和物水泥防水涂料≥94≥1.65≥350-30，弯折无裂纹-20，弯折无裂纹—10，绕φ10mm 棒，无裂≥O．3≥30压力(Mpa）保持时间（min）注:Ⅰ类为反应固化型；Ⅱ类为挥发固化型。2.2。4 胎体增强材料常用的品种有聚酯无...
