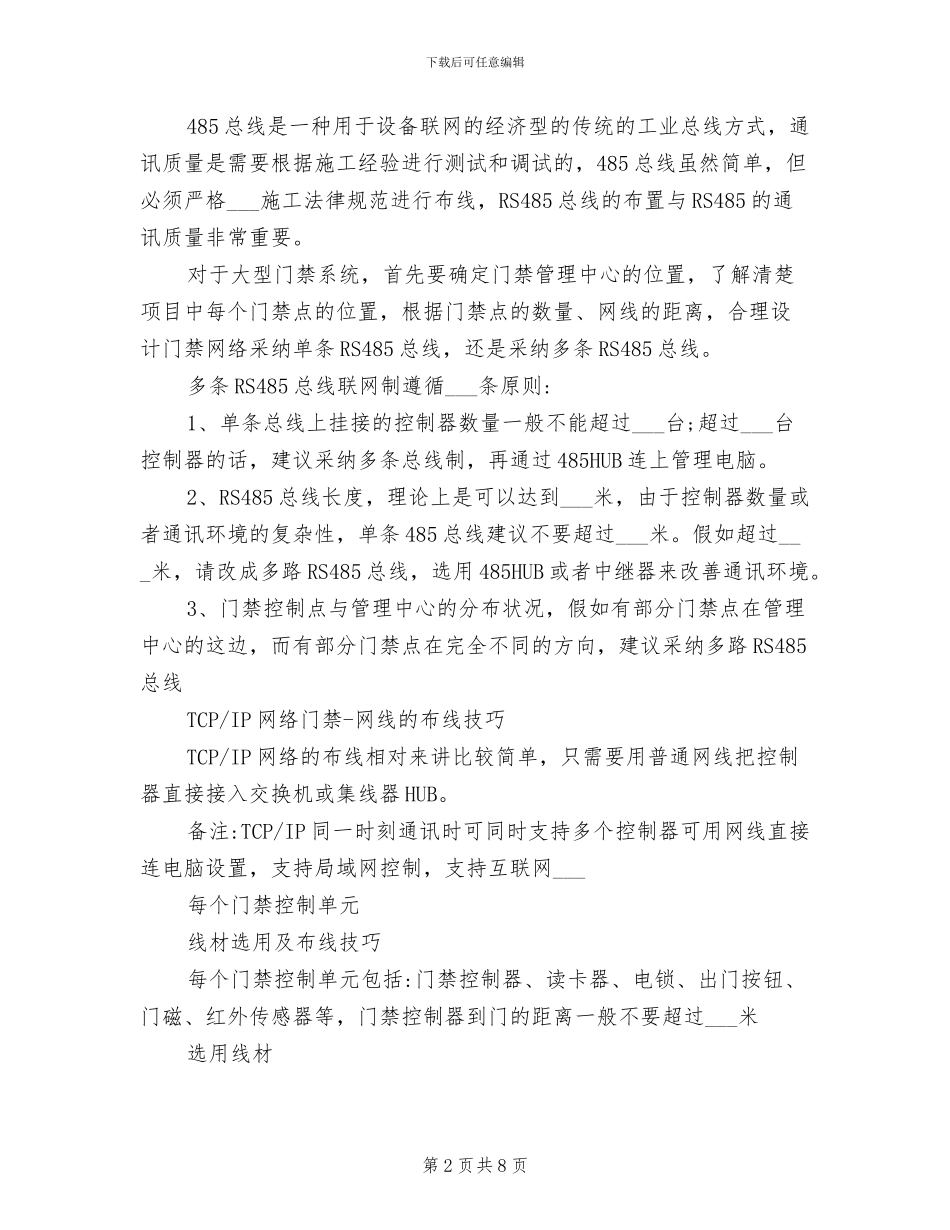

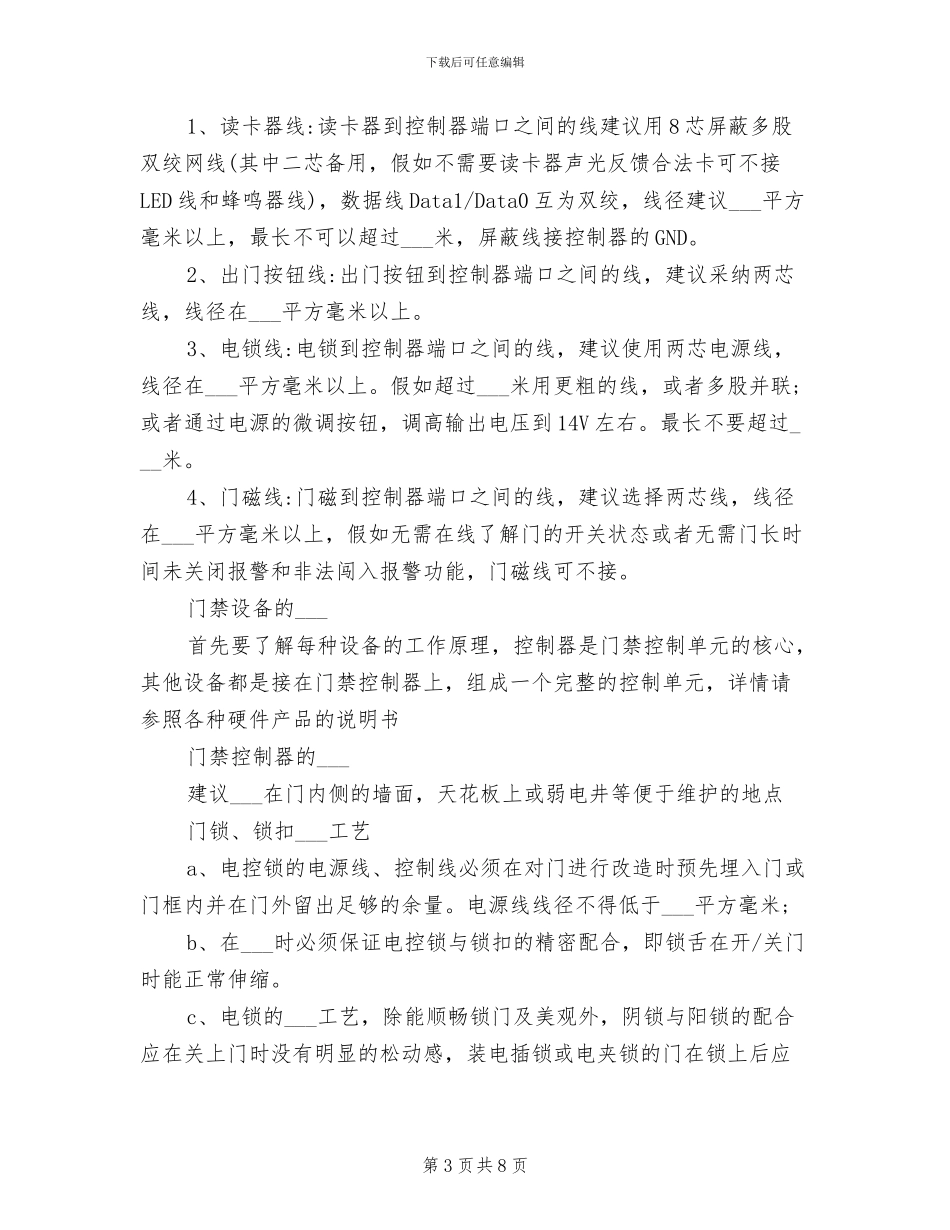

下载后可任意编辑2024 年门禁系统施工要点总结布线接线注意事项1、所有走线都必须套管，PVC 管和镀锌管都可以，避开老鼠咬断线路引起故障。强烈建议:本系统的所有走线必须同 220V 强电线分开套管2、虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和沟通电地线连接完善，且沟通电地线真实接地。3、建议您不要常常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。4、请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。5、不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。6、用电方面，不要将控制器和其他大电流设备接在同一供电插座上。7、读卡器、按钮的___高度距地面___米，可以根据客户的使用习惯，适当增加或者降低。8、控制器建议___在门内侧的天花板上或弱电井等便于维护的地点。9、接线端子注意法律规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。10、线与线的连接，最好使用电烙铁焊接，拧接方式容易造成接触不良。RS485 联网门禁网线选用及布线技巧RS485 网线:电脑到控制器，以及控制器与控制器之间的通讯线。建议使用 4 芯双绞屏蔽网线。线径在___平方毫米以上。第 1 页共 8 页下载后可任意编辑485 总线是一种用于设备联网的经济型的传统的工业总线方式，通讯质量是需要根据施工经验进行测试和调试的，485 总线虽然简单，但必须严格___施工法律规范进行布线，RS485 总线的布置与 RS485 的通讯质量非常重要。对于大型门禁系统，首先要确定门禁管理中心的位置，了解清楚项目中每个门禁点的位置，根据门禁点的数量、网线的距离，合理设计门禁网络采纳单条 RS485 总线，还是采纳多条 RS485 总线。多条 RS485 总线联网制遵循___条原则:1、单条总线上挂接的控制器数量一般不能超过___台;超过___台控制器的话，建议采纳多条总线制，再通过 485HUB 连上管理电脑。2、RS485 总线长度，理论上是可以达到___米，由于控制器数量或者通讯环境的复杂性，单条 485 总线建议不要超过___米。假如超过___米，请改成多路 RS485 总线，选用 485HUB 或者中继器来改善通讯环境。3、门禁控制点与管理中心的分布状况，假如有部分门禁点在管理中心的这边，而有部分门禁点在完全不同的方向，建议采纳多路 RS485总线TCP/IP 网络门禁-网线的布线技巧TCP/IP 网络的布线相对来讲比较简单，只需要用普通网线把控制器直接接入交换机或...
