纯水系统培训资料VIP免费

纯水系统培训资料_第1页
1/58
纯水系统培训资料_第2页
2/58
纯水系统培训资料_第3页
3/58

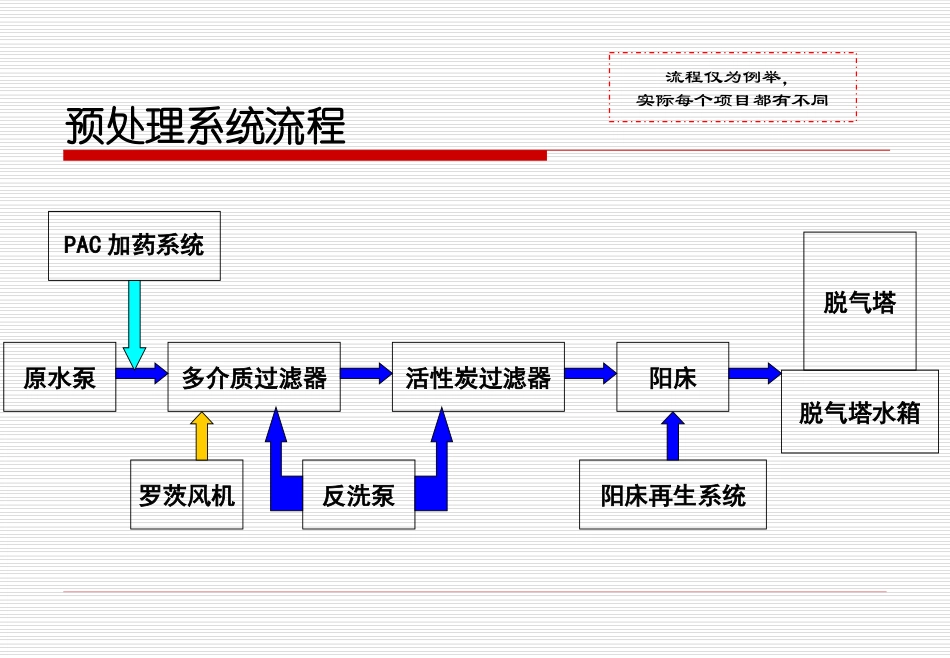

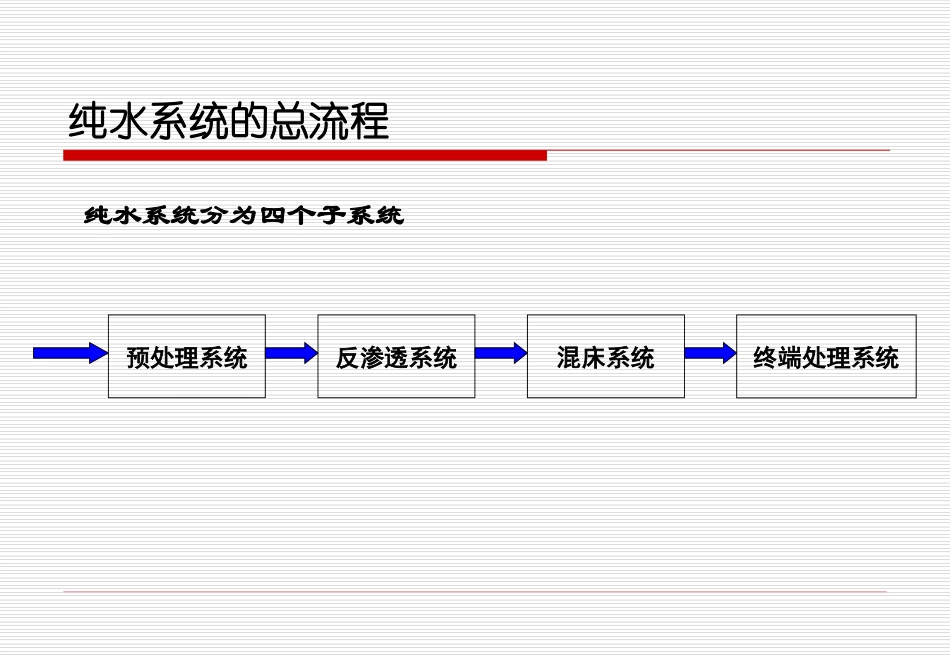

纯水设备教育训练纯水系统的总流程纯水系统分为四个子系统预处理系统反渗透系统混床系统终端处理系统预处理系统流程原水泵多介质过滤器阳床脱气塔水箱活性炭过滤器脱气塔PAC加药系统反洗泵罗茨风机阳床再生系统流程仅为例举,实际每个项目都有不同原水泵作用:向预处理系统供水控制方式:由出口管道压力或者水箱液位控制图片PAC加药装置•水中的胶体是粒径较小的悬浮物质,表面带有的电荷使胶体之间形成静电斥力而不易聚集,难以自然沉降或过滤。•胶体大多带有负电荷,在水中投加PAC这样的阳离子絮凝剂,通过电荷中和作用和大分子架桥网捕作用使胶体互相粘接成较大的悬浮物而被过去除。多介质过滤器•原理:多介质过滤器利用无烟煤、石英砂滤料的吸咐和机械筛网作用,截留水中的悬浮杂质,降低水的浊度。•反洗:截留物的积累,会使多介质过滤器的进出水压差增加,出水水质会因污物穿透而下降,需要定期反洗以去除污物。•出水要求:SDI<5多介质滤器填料无烟煤鹅卵石d5~25mm石英砂d0.4~5mm进气位置视镜位置多介质滤器阀组反洗进水阀罗茨风机反洗泵原水泵进气阀正洗排水阀出水阀进水阀反洗进水阀正洗进水阀正洗反洗气洗排水运行MMF-101ARAWWATERPUMPBACKWASHPUMPBACKWASHBLOWERW.W.T多介质滤器阀组原水无烟煤石英砂活性炭过滤器描述上进下出,悬浮物被截留时间12小时,时间的确定依据压差>0.1Mpa或出水SDI>5流量打开阀门进水阀、出水阀运转设备原水泵、PAC计量泵、活性炭过滤器等多介质过滤器的运行无烟煤石英砂排水沟大气20cm液面多介质过滤器排水描述降液位,防止气反洗时滤料冲出或乱层时间3-10分钟。时间的确定依据液面降至滤料上方20cm的时间。打开阀门反洗排水阀、正洗排水阀运转设备多介质过滤器空气擦洗无烟煤石英砂排气罗茨风机描述松动滤层,将截留污物冲洗下来时间5-10分钟流量3Nm3/Min打开阀门进气阀、反洗排水阀运转设备罗茨风机多介质过滤器排水描述降液位,防止气反洗时滤料冲出或乱层时间3-10分钟。时间的确定依据液面降至滤料上方20cm的时间。打开阀门反洗排水阀、正洗排水阀运转设备石英砂无烟煤排水沟大气20cm液面多介质过滤器反洗无烟煤石英砂排水反洗水泵描述将截留的污物冲出,恢复过滤能力时间10-15分钟流量打开阀门反洗进水阀、反洗排水阀运转设备反洗水泵多介质过滤器正洗无烟煤石英砂反洗水泵描述上进下排,洗净滤料时间5-10分钟流量打开阀门正洗进水阀、正洗排水阀运转设备反洗水泵•原理:活性炭过滤器利用活性炭的吸咐作用,去除水中的氧化性物质(如游离氯)及部分有机物。•反洗:碳粉的泄漏和截留物的积累,会使活性炭滤器的进出水压差增加,需要定期反洗以去除污物。•出水:余氯值<0.1ppm活性炭过滤器活性炭过滤的填料活性炭视镜位置鹅卵石d5~25mm反洗泵原水泵正洗排水阀反洗进水阀出水阀进水阀反洗排水阀正洗排水阀正洗反洗运行活性炭过滤器阀组活性炭多介质过滤器描述上进下出,有机物和胶体被吸附时间24小时。时间的确定依据压差>0.1Mpa。流量打开阀门进水阀、出水阀运转设备原水泵、PAC计量泵、多介质过滤器等活性炭过滤器的运行活性炭排水反洗水泵描述将泄漏的碳粉冲出时间10-15分钟流量打开阀门反洗进水阀、反洗排水阀运转设备反洗水泵活性炭过滤器反洗描述上进下排,洗净滤料时间5-10分钟流量打开阀门正洗进水阀、正洗排水阀运转设备反洗水泵活性炭排水多介质过滤器活性炭过滤器正洗•原理:内部装填阳离子交换树脂,可将水的阳离子例如Ca2+和Ma2+转换成H+,防止其在RO膜表面结垢。•再生:阳离子交换树脂吸附饱和后,需要用HCl溶液再生。•出水:总硬度<1ppm阳床下视镜位置阳离子交换树脂布水器出水位置阳床填料阳床阀组运行反洗注药置换正洗进水阀出水阀正洗进水阀正洗排水阀反洗进水阀反洗排水阀顶压进水阀再生液出口阀原水泵阳床再生泵阳床反洗阀阳床酸稀释阀阳床浓酸阀脱气塔阳树脂活性炭过滤器描述上进下出,水中阳离与树脂上之H+交换时间15小时。时间的确定依据出水全硬度>1ppm或出水pH>5流量40m3/h打开阀门进水阀、出水阀运转设备原水泵、PAC计量泵、脱气塔风机多介质过滤器、阳离子交换器阳床运行描述下进上出,松动树脂层以利...
