7单相交流调压电路实验报告

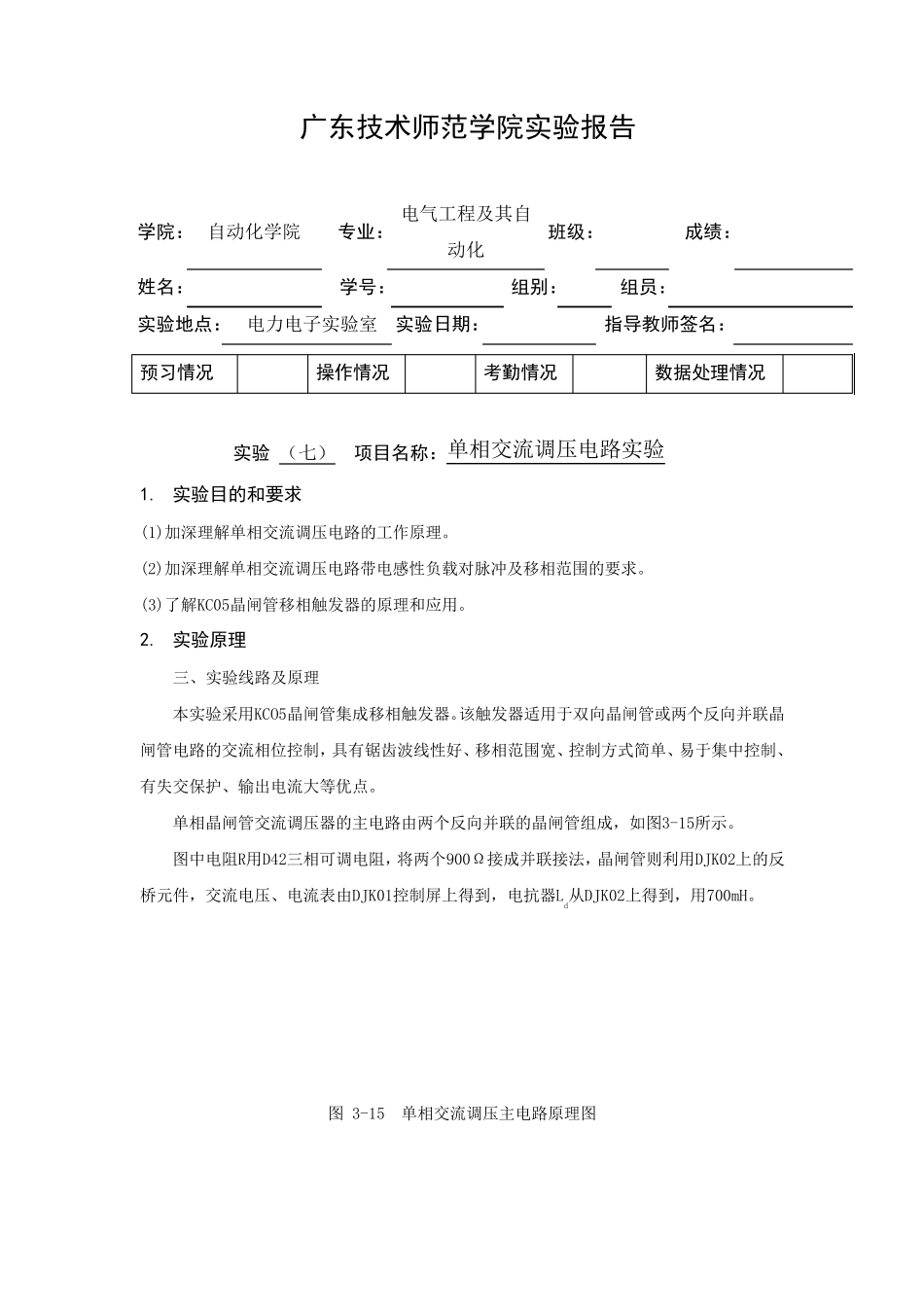

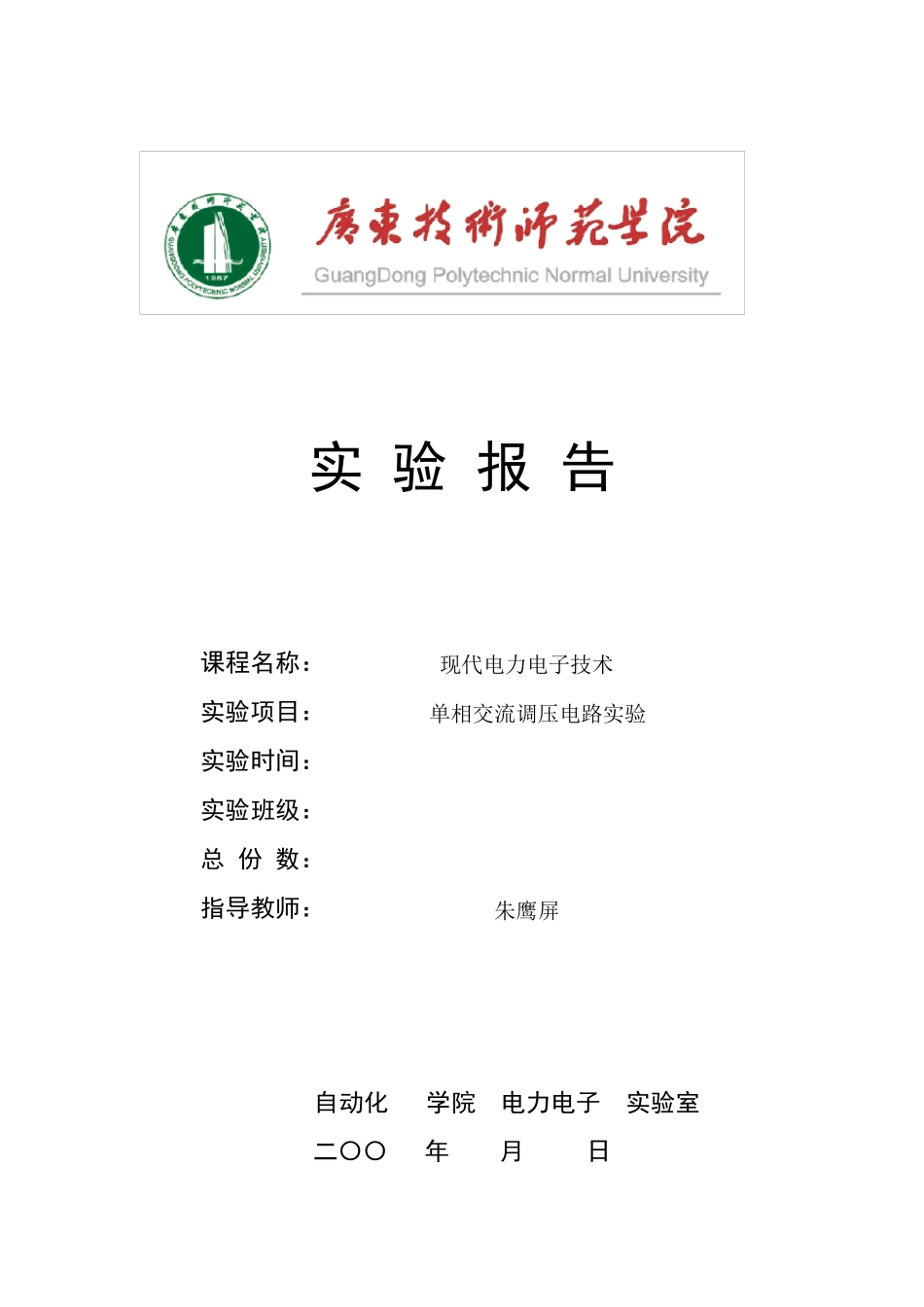

实 验 报 告 课程名称： 现代电力电子技术 实验项目： 单相交流调压电路实验 实验时间： 实验班级： 总 份 数： 指导教师： 朱鹰屏 自动化 学院 电力电子 实验室 二〇〇 年 月 日 广东技术师范学院实验报告 学院： 自动化学院 专业： 电气工程及其自动化 班级： 成绩： 姓名： 学号： 组别： 组员： 实验地点： 电力电子实验室 实验日期： 指导教师签名： 实验 （七） 项目名称：单相交流调压电路实验 1. 实验目的和要求 (1)加深理解单相交流调压电路的工作原理。 (2)加深理解单相交流调压电路带电感性负载对脉冲及移相范围的要求。 (3)了解KC05晶闸管移相触发器的原理和应用。 2. 实验原理 三、实验线路及原理 本实验采用KCO5晶闸管集成移相触发器。该触发器适用于双向晶闸管或两个反向并联晶闸管电路的交流相位控制，具有锯齿波线性好、移相范围宽、控制方式简单、易于集中控制、有失交保护、输出电流大等优点。 单相晶闸管交流调压器的主电路由两个反向并联的晶闸管组成，如图3-15所示。 图中电阻R用D42三相可调电阻，将两个900Ω接成并联接法，晶闸管则利用DJK02上的反桥元件，交流电压、电流表由DJK01控制屏上得到，电抗器Ld从DJK02上得到，用700mH。 图 3-15 单相交流调压主电路原理图 预习情况 操作情况 考勤情况 数据处理情况 3. 主要仪器设备 序号 型 号 备 注 1 DJK01 电源控制屏 该控制屏包含“三相电源输出”等几个模块。 2 DJK02 晶闸管主电路 该挂件包含“晶闸管”以及“电感”等模块。 3 DJK03-1 晶闸管触发电路 该挂件包含“单相调压触发电路”等模块。 4 D42 三相可调电阻 5 双踪示波器 自备 6 万用表 自备 4. 实验内容及步骤 1.电路调试 主电路放大电路： (1)KC05 集成移相触发电路的调试。 (2)单相交流调压电路带电阻性负载。 (3)单相交流调压电路带电阻电感性负载。 (l)KCO5集成晶闸管移相触发电路调试 将DJK01电源控制屏的电源选择开关打到“直流调速”侧使输出线电压为200V，用两根导线将200V交流电压接到DJK03的“外接220V”端，按下“启动”按钮，打开DJK03电源开关， 用示波器观察“1”～“5”端及脉冲输出的波形。调节电位器RP1，观察锯齿波斜率是否变化，调节RP2，观察输出脉冲的移相范围如何变化，移相能否达到170°，记录上述过程中观察到的各点电压波形。 (2)单相交流调压带电阻性负载 将DJKO2面板上的两个晶...
