7空调连接管喇叭口制作、安装工艺规范VIP专享

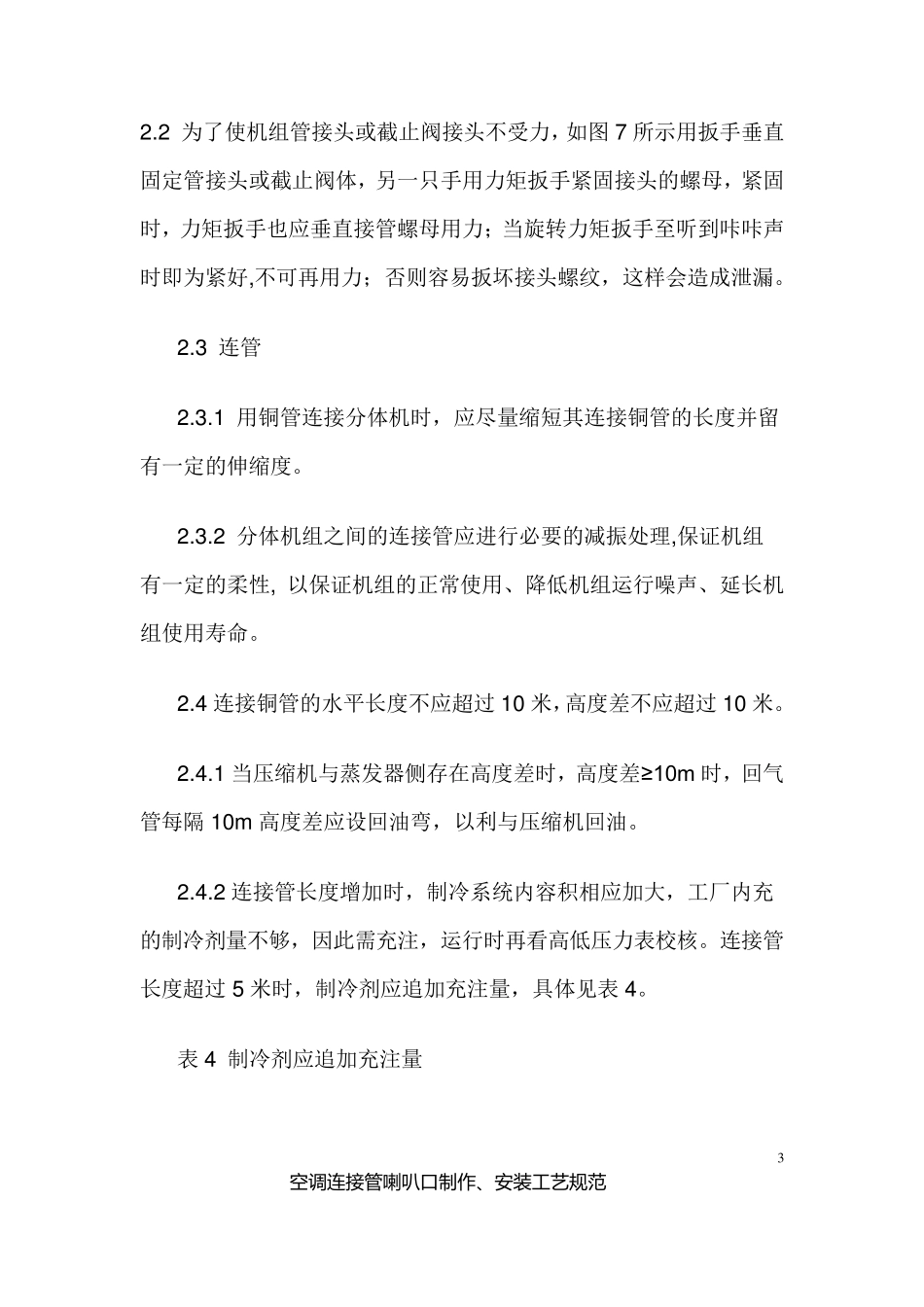

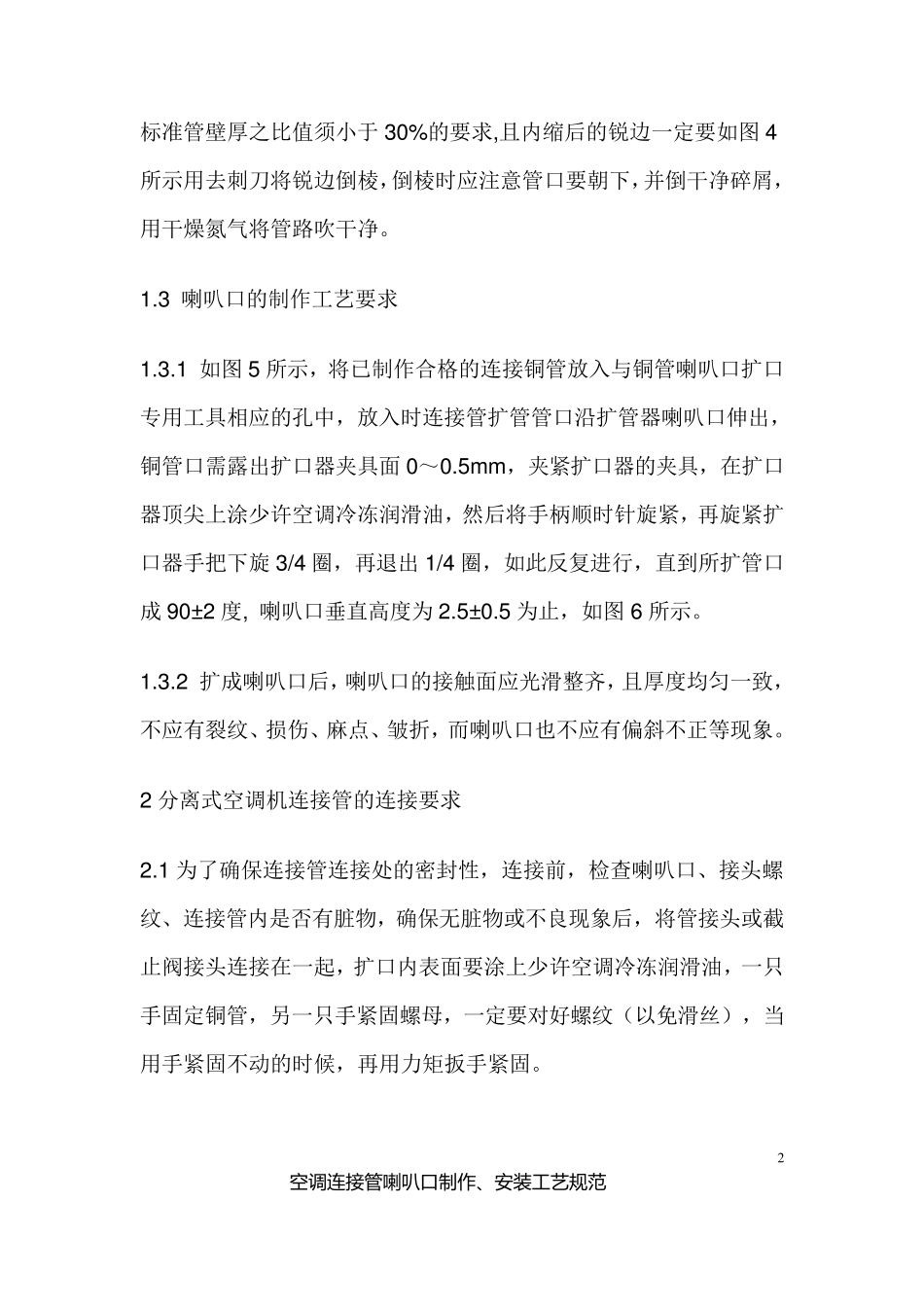

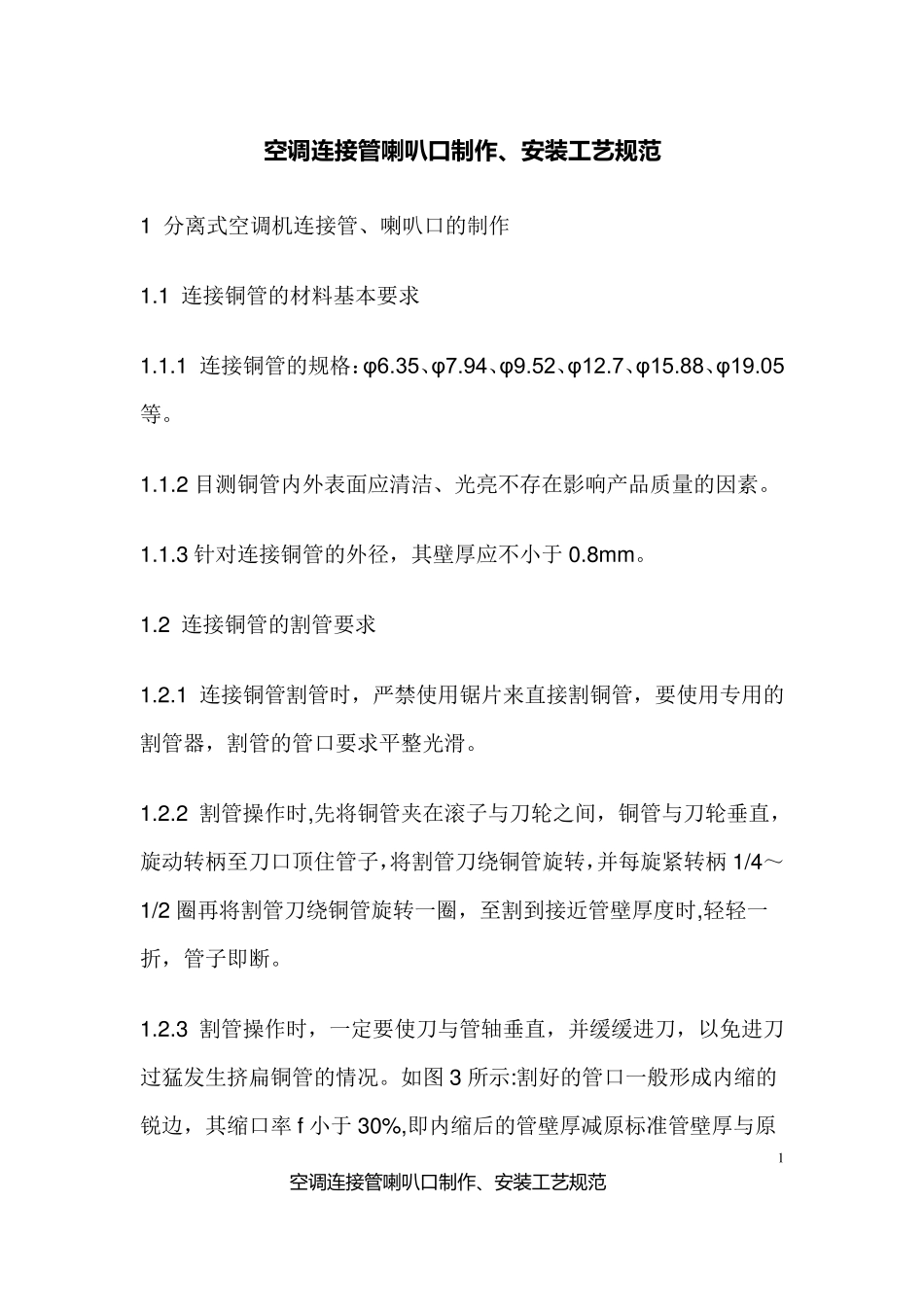

空 调 连 接 管 喇 叭 口 制 作 、安装工艺规范 1 空 调 连 接 管 喇 叭 口 制 作 、安装工艺规范 1 分离式空调机连接管、喇叭口的制作 1.1 连接铜管的材料基本要求 1.1.1 连接铜管的规格：φ6.35、φ7.94、φ9.52、φ12.7、φ15.88、φ19.05等。 1.1.2 目测铜管内外表面应清洁、光亮不存在影响产品质量的因素。 1.1.3 针对连接铜管的外径，其壁厚应不小于 0.8m m 。 1.2 连接铜管的割管要求 1.2.1 连接铜管割管时，严禁使用锯片来直接割铜管，要使用专用的割管器，割管的管口要求平整光滑。 1.2.2 割管操作时,先将铜管夹在滚子与刀轮之间，铜管与刀轮垂直，旋动转柄至刀口顶住管子，将割管刀绕铜管旋转，并每旋紧转柄 1/4～1/2 圈再将割管刀绕铜管旋转一圈，至割到接近管壁厚度时,轻轻一折，管子即断。 1.2.3 割管操作时，一定要使刀与管轴垂直，并缓缓进刀，以免进刀过猛发生挤扁铜管的情况。如图 3 所示:割好的管口一般形成内缩的锐边，其缩口率 f 小于 30%,即内缩后的管壁厚减原标准管壁厚与原空 调 连 接 管 喇 叭 口 制 作 、安装工艺规范 2 标准管壁厚之比值须小于 30%的要求,且内缩后的锐边一定要如图 4所示用去刺刀将锐边倒棱，倒棱时应注意管口要朝下，并倒干净碎屑，用干燥氮气将管路吹干净。 1.3 喇叭口的制作工艺要求 1.3.1 如图 5 所示，将已制作合格的连接铜管放入与铜管喇叭口扩口专用工具相应的孔中，放入时连接管扩管管口沿扩管器喇叭口伸出，铜管口需露出扩口器夹具面 0～0.5mm，夹紧扩口器的夹具，在扩口器顶尖上涂少许空调冷冻润滑油，然后将手柄顺时针旋紧，再旋紧扩口器手把下旋 3/4 圈，再退出 1/4 圈，如此反复进行，直到所扩管口成 90±2 度, 喇叭口垂直高度为 2.5±0.5 为止，如图 6 所示。 1.3.2 扩成喇叭口后，喇叭口的接触面应光滑整齐，且厚度均匀一致，不应有裂纹、损伤、麻点、皱折，而喇叭口也不应有偏斜不正等现象。 2 分离式空调机连接管的连接要求 2.1 为了确保连接管连接处的密封性，连接前，检查喇叭口、接头螺纹、连接管内是否有脏物，确保无脏物或不良现象后，将管接头或截止阀接头连接在一起，扩口内表面要涂上少许空调冷冻润滑油，一只手固定铜管，另一只手紧固螺母，一定要对好螺纹（以免滑丝），当用手紧固不动的时候，再用力矩扳手紧固。 空 调 连 接 管 喇 叭 口 制 作 、安装工艺规范 3 2...
