7第七章钢筋混凝土偏心受力构件承载力计算(课件)

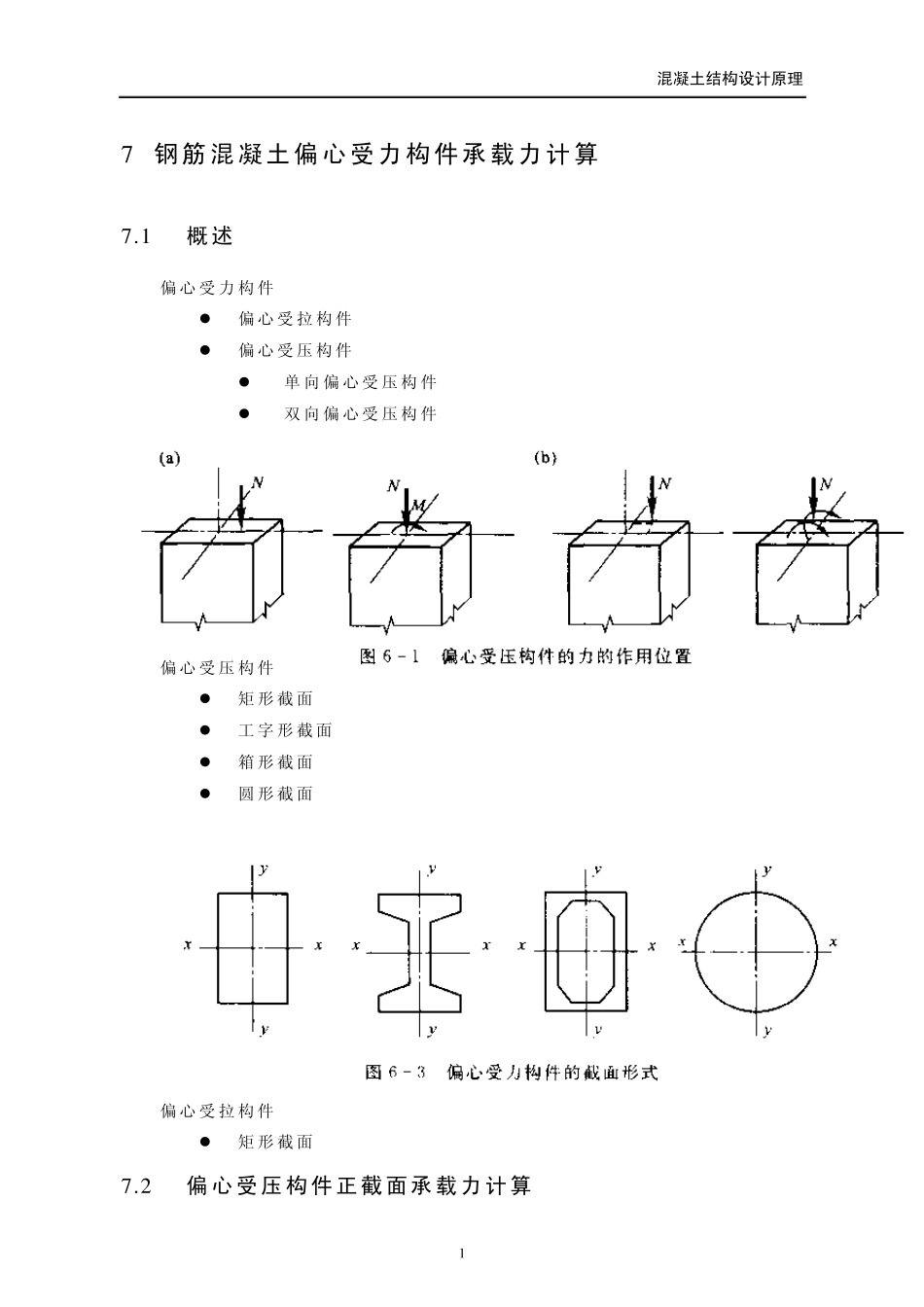

混凝土结构设计原理 1 7 钢筋混凝土偏心受力构件承载力计算 7 .1 概述 偏心受力构件  偏心受拉 构件  偏心受压 构件  单 向 偏心受压 构件  双 向 偏心受压 构件 偏心受压 构件  矩 形 截 面  工 字 形 截 面  箱 形 截 面  圆 形 截 面 偏心受拉 构件  矩 形 截 面 7 .2 偏心受压构件正截面承载力计算 7. 钢筋混凝土偏心受力构件承载力计算 2 偏心距0MeN 偏心受压构件可概括受弯构件和轴心受压构件  当0N 时，为受弯构件，弯矩为M  当0M 、00e 时，为轴心受压构件，轴力 为N 7 .2 .1 偏心受压 构件 的 破 坏 特 征 7 .2 .1 .1 破 坏 类 型 1 、 受拉 破 坏 ——大 偏心受压情 况 。 偏心距0e 较 大 ，纵 筋 配 筋 率 不 高 。 称 为大 偏心受压情 况 。 2 、 受压破 坏 ——小 偏心受压情 况 。 偏心距0e 小 ，或 偏心距0e 较 大 ，同 时受拉 钢 筋 的 配 筋 率 过 高 。 称 为小 偏心受压破 坏 。 混凝土结构设计原理 3 7 .2 .1 .2 两 类 偏 心 受 压 破 坏 的 界 限 两类偏心受压破坏的本质区别在于，破坏时受拉钢筋是否达到屈服。  若 受拉钢筋先 屈服，然 后 是受压区混 凝 土 被 压碎 ，即 为 受拉破坏；  若 受拉钢筋或 远 离 轴 力 一 侧 的钢筋，无 论 是受拉还 是受压，均 未 屈服，则 为 受压破坏。 两类偏心受压破坏的界 限 应 该 是，当 受拉钢筋达到屈服的同 时，受压区混 凝土 达到极 限 压应 变 。 即 ，界 限 破坏。此 时，纵 向 钢筋配 筋率 为b ，相 应 的相 对 界限 受压区高 度 为bb0xh 。 显 然 ，  若b，受拉钢筋首 先 屈服，然 后 混 凝 土 被 压碎 ，偏心受压构 件 破坏类型 为 受拉破坏，即 ，大 偏心受压破坏；  若b，则 为 受拉钢筋未 达到屈服的受压破坏，即 ，小 偏心受压破坏。 7 .2 .1 .3 偏 心 受 压 构件 截 面 强 度 的 NM相 关 曲 线 NM相 关 曲 线 ： 钢筋混 凝 土 偏心受压构 件 截 面 达到极 限 承 载 力 ，即 ，材 料破坏时的轴 力 N 和 弯 矩 M 的关 系 。 图 7 -7 7. 钢筋混凝土偏心受力构件承载力计算 4 a 点表...
