7米高支模施工方案

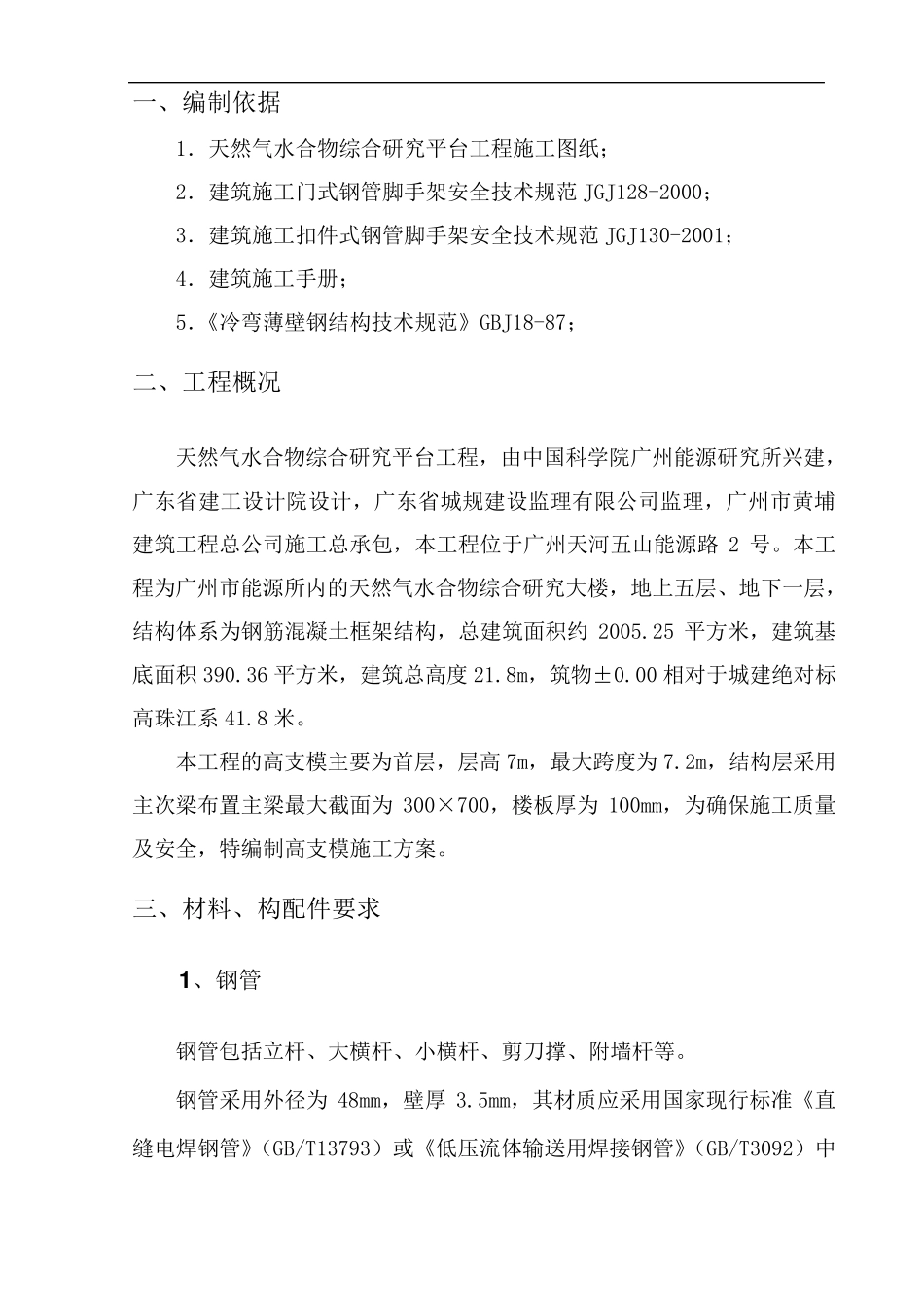

7米高支模施工方案_第1页
1/23

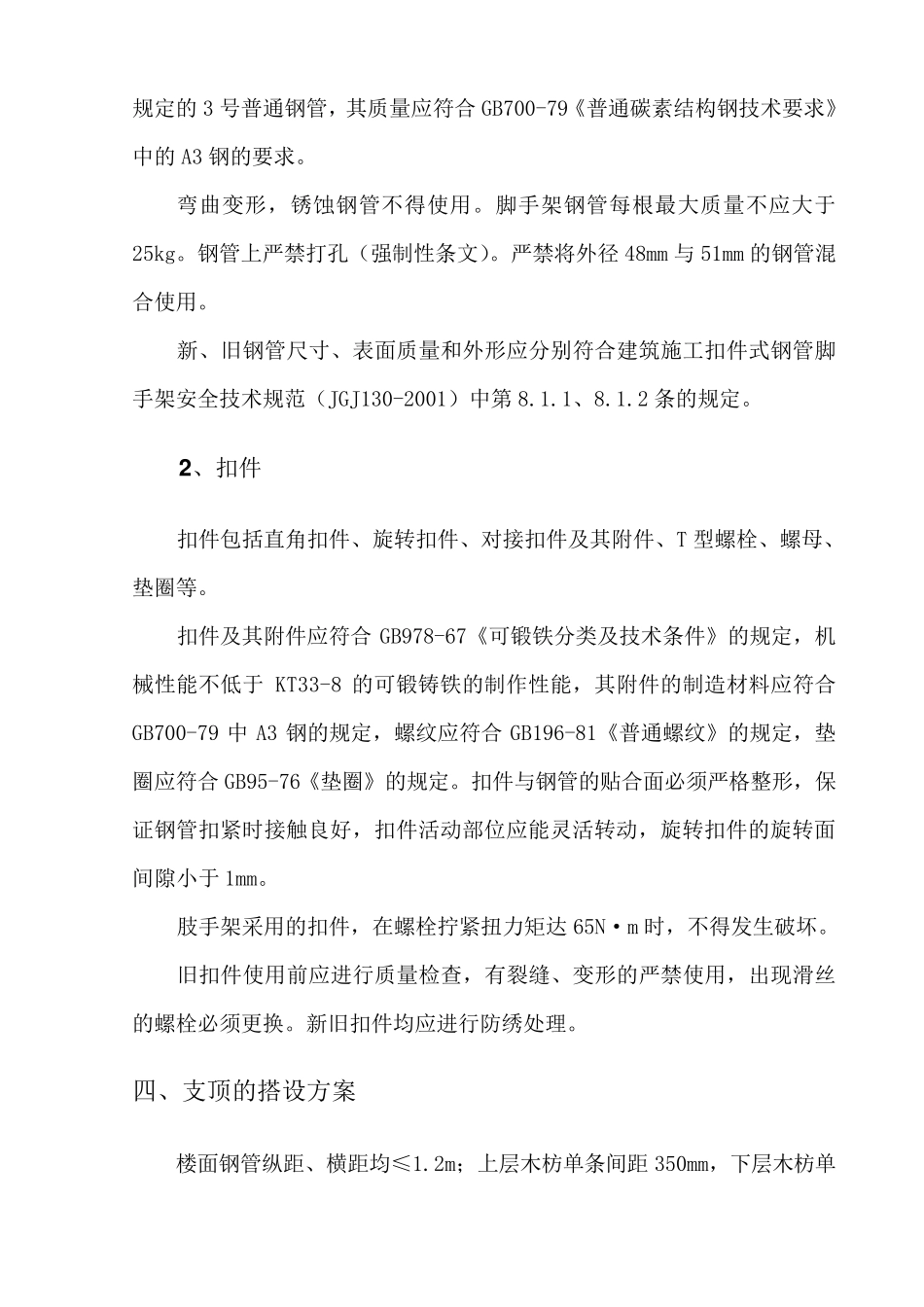

7米高支模施工方案_第2页
2/23
7米高支模施工方案_第3页
3/23
一、编制依据 1.天然气水合物综合研究平台工程施工图纸; 2.建筑施工门式钢管脚手架安全技术规范JGJ128-2000; 3.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001; 4.建筑施工手册; 5.《冷弯薄壁钢结构技术规范》GBJ18-87; 二、工程概况 天然气水合物综合研究平台工程,由中国科学院广州能源研究所兴建,广东省建工设计院设计,广东省城规建设监理有限公司监理,广州市黄埔建筑工程总公司施工总承包,本工程位于广州天河五山能源路2 号。本工程为广州市能源所内的天然气水合物综合研究大楼,地上五层、地下一层,结构体系为钢筋混凝土框架结构,总建筑面积约2005.25 平方米,建筑基底面积390.36 平方米,建筑总高度21.8m,筑物±0.00 相对于城建绝对标高珠江系41.8 米。 本工程的高支模主要为首层,层高7m,最大跨度为7.2m,结构层采用主次梁布置主梁最大截面为300×700,楼板厚为100mm,为确保施工质量及安全,特编制高支模施工方案。 三、材料、构配件要求 1、钢管 钢管包括立杆、大横杆、小横杆、剪刀撑 、附 墙 杆等 。 钢管采用外 径 为48mm,壁厚3.5mm,其 材质应 采用国家 现 行 标准 《直缝 电 焊 钢管》( GB/T13793) 或 《低 压 流 体输 送 用焊 接 钢管》( GB/T3092) 中规 定 的 3 号 普 通 钢 管 , 其 质 量 应 符 合 GB700-79《 普 通 碳 素 结 构 钢 技 术 要 求 》中 的 A3 钢 的 要 求 。 弯 曲 变 形 , 锈 蚀 钢 管 不 得 使 用 。 脚 手 架 钢 管 每 根 最 大 质 量 不 应 大 于25kg。 钢 管 上 严 禁 打 孔 ( 强 制 性 条 文 )。 严 禁 将 外 径 48mm 与 51mm 的 钢 管 混合 使 用 。 新 、 旧 钢 管 尺 寸 、 表 面 质 量 和 外 形 应 分 别 符 合 建 筑 施 工 扣 件 式 钢 管 脚手 架 安 全 技 术 规 范 ( JGJ130-2001) 中 第 8.1.1、 8.1.2 条 的 规 定 。 2、 扣 件 扣 件 包 括 直 角 扣 件 、 旋 转 扣 件 、 对 接 扣 件 及 其 附 件 、 T 型 螺 栓 、 螺 母 、垫 圈 等 。 扣 件 及 其 附 件 应 符 合GB978-67《 可 锻 铁 分 类 及 技 术 条 件 》 的 规 定 , 机械 性 能 不 低 于KT33-8 的 可 锻 铸 铁 的 制 作 性...
