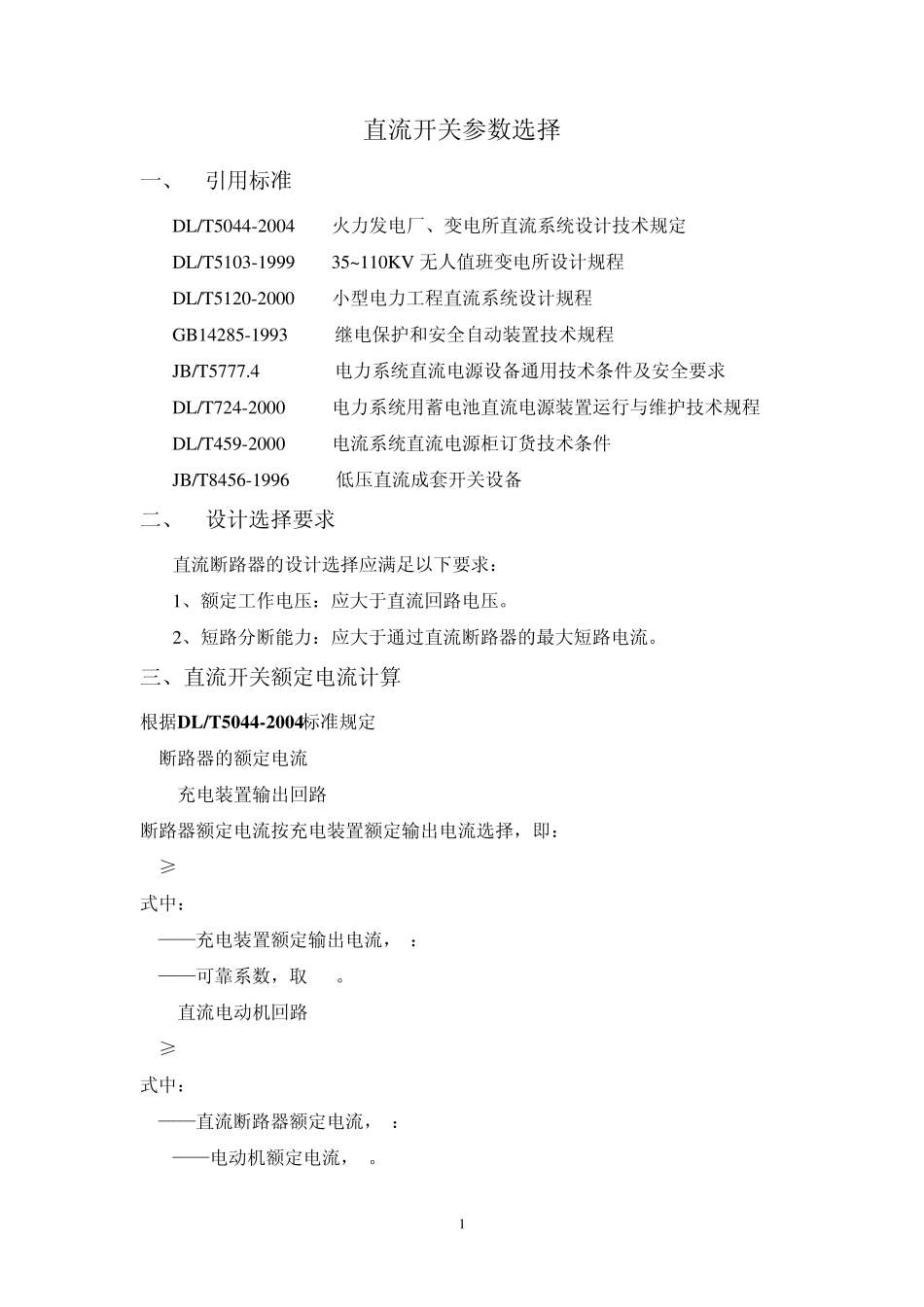

1 直流开关参数选择 一、 引用标准 DL/T5044-2004 火力发电厂、变电所直流系统设计技术规定 DL/T5103-1999 35~110KV 无人值班变电所设计规程 DL/T5120-2000 小型电力工程直流系统设计规程 GB14285-1993 继电保护和安全自动装置技术规程 JB/T5777.4 电力系统直流电源设备通用技术条件及安全要求 DL/T724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程 DL/T459-2000 电流系统直流电源柜订货技术条件 JB/T8456-1996 低压直流成套开关设备 二、 设计选择要求 直流断路器的设计选择应满足以下要求： 1、额定工作电压：应大于直流回路电压。 2、短路分断能力：应大于通过直流断路器的最大短路电流。 三、直流开关额定电流计算 根据DL/T5044-2004标准规定 3 断路器的额定电流 3.1 充电装置输出回路 断路器额定电流按充电装置额定输出电流选择，即： In≥KkIm 式中： Im——充电装置额定输出电流，A： Kk——可靠系数，取1.2。 3.2 直流电动机回路 In≥InM 式中： In——直流断路器额定电流，A： InM——电动机额定电流，A。 2 3.3 断路器电磁操动机构的合闸回路 In≥Kc2Ic1 式中： In——直流断路器额定电流，A： Kc2——配合系数，取0.3； Ic1——断路器电磁操动机构合闸电流，A。 3.4 控制、保护、信号回路 In≥Kc（Icc+Icp+Ics) 式中： In——直流断路器额定电流，A； Kc——同时系数，取0.8； Icc——控制负荷计算电流，A； Icp——保护负荷计算电流，A； Ics——信号负荷计算电流，A。 3.5 直流分电柜电源回路 1、断路器额定电流按直流分电柜上全部用电 回路的计算电流之和选择，即： In≥KcΣ （Icc+Icp+Ics) 式中： Icc——控制负荷计算电流，A； Icp——保护负荷计算电流，A； Ics——信号负荷计算电流，A； Kc——同时系数，取0.8。 2、为保证动作选择性的要求，断路器的额定 电流还应大于直流分电柜馈线断路器的额定 电流，它们之间的电流极差不宜小于4级。 3.6蓄电池组出口回路 1、断路器额定电流按蓄电池的1h放电率电 流选择，即： 3 In≥I1h 式中： I1h——蓄电池1h放电率电流，A，铅酸蓄电 池可取5.5I10，中倍率镉镍碱性蓄电 池可取7.0I5，高倍率镉镍碱性蓄电池 可取20.0I5； Iin——铅酸蓄电池10h放电率电流,A; I5——镉镍碱性蓄电池 5h放电率电流，A。 2、按保护动作选择性条件，即额定电流应大 于直流馈线中断路器额定电流最大的一台...
