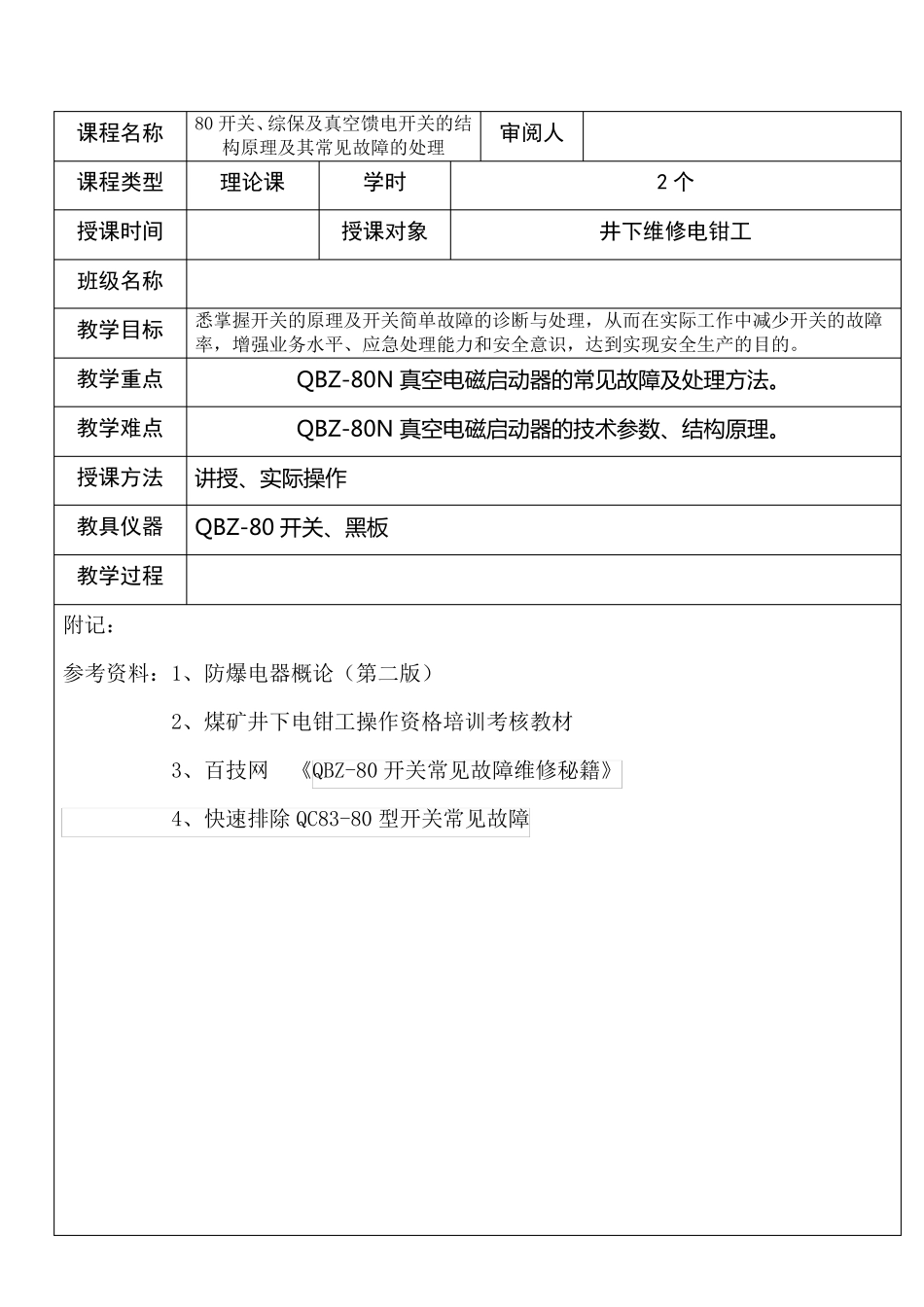

课程名称 80 开关、综保及真空馈电开关的结构原理及其常见故障的处理 审阅人 课程类型 理论课 学时 2 个 授课时间 授课对象 井下维修电钳工 班级名称 教学目标 悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。 教学重点 QBZ-80N 真 空 电 磁 启 动 器 的 常 见 故 障 及 处 理 方 法 。 教学难点 QBZ-80N 真 空 电 磁 启 动 器 的 技 术 参 数 、结构原理 。 授课方法 讲授、实际操作 教具仪器 QBZ-80 开关、黑板 教学过程 附记： 参考资料：1、防爆电器概论（第二版） 2、煤矿井下电钳工操作资格培训考核教材 3、百技网 《QBZ-80 开关常见故障维修秘籍》 4、快速排除 QC83-80 型开关常见故障 第一节 QBZ-80 开关简介及工作原理 学时： 1 学时 教学环节 课堂主要教学内容 教学程序设计 时间分配 目标 熟 悉 掌 握 开 关 的 原 理 及 开 关 简 单 故 障 的 诊 断 与 处 理 ，从 而 在 实 际 工 作 中 减 少 开 关 的故 障 率 ， 增 强 业 务 水 平 、 应 急 处 理 能 力 和 安 全 意 识 ， 达 到 实 现 安 全 生 产 的 目 的 。 重点：QBZ-80N 真 空 电 磁 启 动 器 的 技 术 参 数 、 结 构 原 理 。 难点：QBZ-80N 真 空 电 磁 启 动 器 的 技 术 参 数 、 结 构 原 理 。 教学内容 第 一节 执行标准及特点 QBZ-80、 120、 200/1140（ 660） 矿 用 隔 爆 型 真 空 电 磁起 动 器 （ 简 称 起 动 器 ） 执 行 标 准 为 Q/HWT63-2005、 MT111—1998《 矿 用 防 爆 型 低 压 交 流 真 空 电 磁 起 动 器 》 ， 隔 爆 型 式 为“ExdI”。 起 动 器 采用 快开 门结 构 ， 结 构 简 单 合理 ， 操作 方便，本体采用 立板式 ， 使用 简 单 的 控制线路， 便于维护。 起 动 器 远距离起 动 和 停止负载， 具有过载、 断 相、 短路、 漏电 闭锁检测等保 护功 能 。 第 二节 主要用途及适用范围 QBZ-80、 120、 200/1140(660) 矿 用 隔 爆 型 真 空 电 磁 起动 器 （ 以 下 简 称 起 动 器 ） 适 用 于控制交 流 50HZ、 ...
