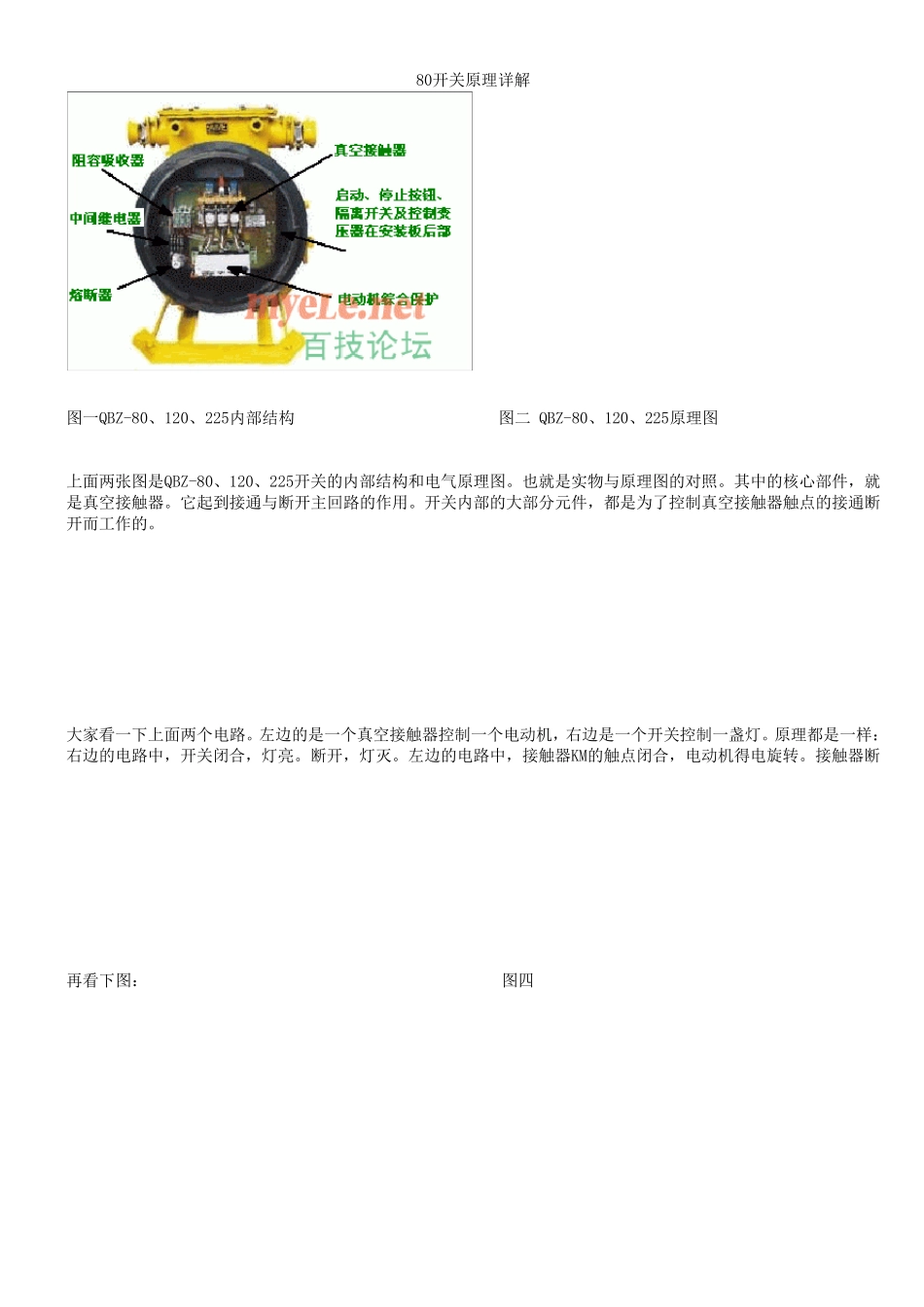

80开关原理详解 图一QBZ-80、120、225内部结构 图二 QBZ-80、120、225原理图 上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。也就是实物与原理图的对照。其中的核心部件，就是真空接触器。它起到接通与断开主回路的作用。开关内部的大部分元件，都是为了控制真空接触器触点的接通断开而工作的。 大家看一下上面两个电路。左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。原理都是一样：右边的电路中，开关闭合，灯亮。断开，灯灭。左边的电路中，接触器KM的触点闭合，电动机得电旋转。接触器断再看下图：图四 图五真空接触器结构图图六 图四的那个白方框，他代表的是真空接触器的线圈。线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。图八 图七QBZ-80开关按钮结构图 图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。图八比图七多了一对触点KM。这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。这时，电流流过的途径如图九中箭头所示。 图九图十接触器控制原理图 图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。 再对比一下，发现图十比图八又多了一个元件，按钮SB2。他的实物如图十一。正常情况下，按钮SB2是接通的，KM接触器的线圈可以正常工作。当按下SB2时，SB2断开，从而断开了KM线圈的回路。线圈断电，接触器的真空管触点和常开辅助触点全部断开。电路回到初始状态。 图十一图十四中间继电器 图十二 图十二是前面几个原理图汇总起来的一张完整的电路图。这个图就是典型的接触器控制原理图。看懂了这个图，以后再分析防爆开关原理图的时候，就会非常容易。 按下按钮SB1，36V电源通过SB1——SB2——KM吸合线圈——回到36V电源的另一端。线圈得电吸合。带动主触点和辅助触点闭合。 松开按钮SB1后，由于线圈已经将辅助触点闭合，这是的电流回路为：36V电源——KM辅助触点——SB2——KM吸合线圈——36V电源另一端。线圈维持吸合。 当需要停...
