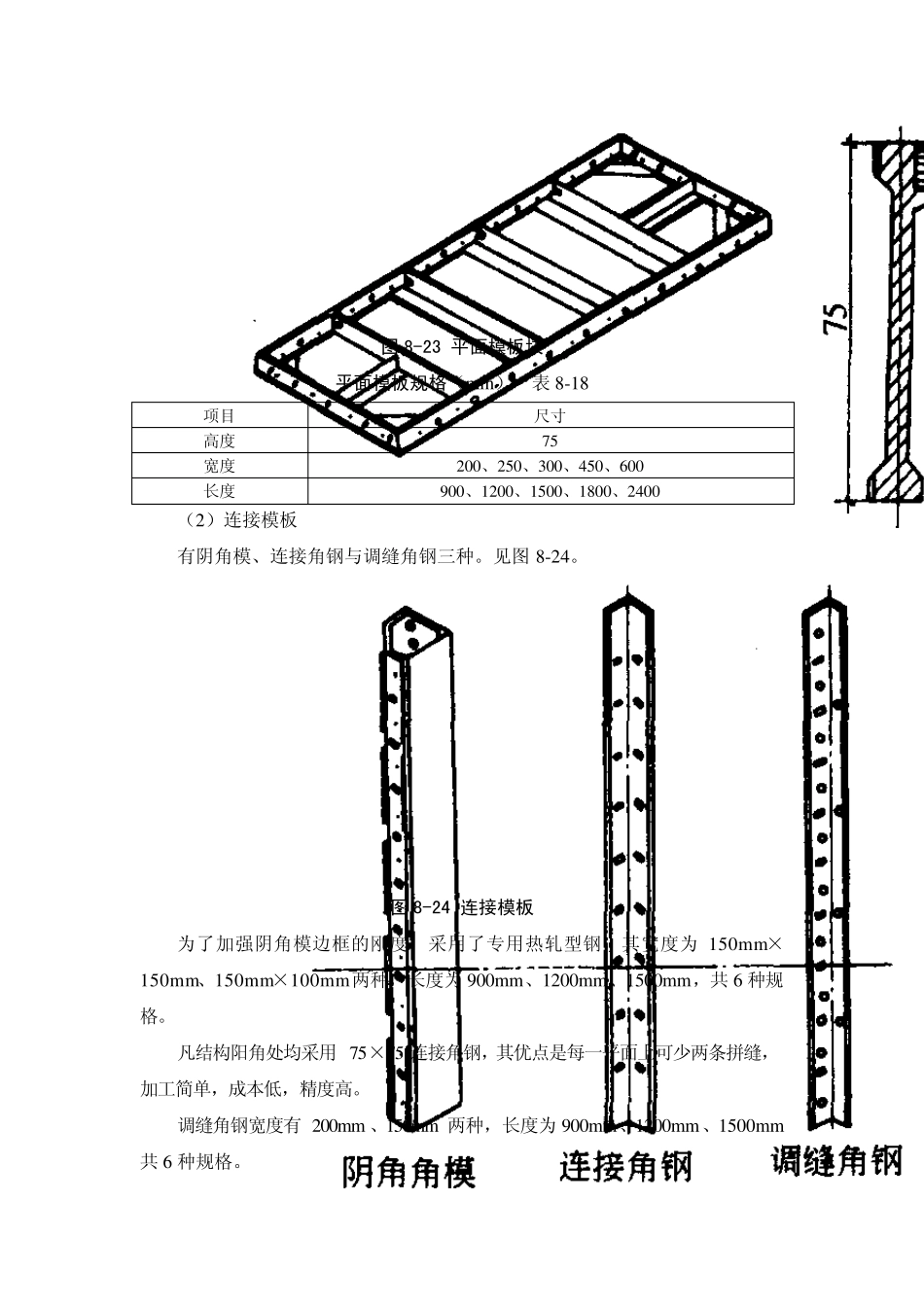

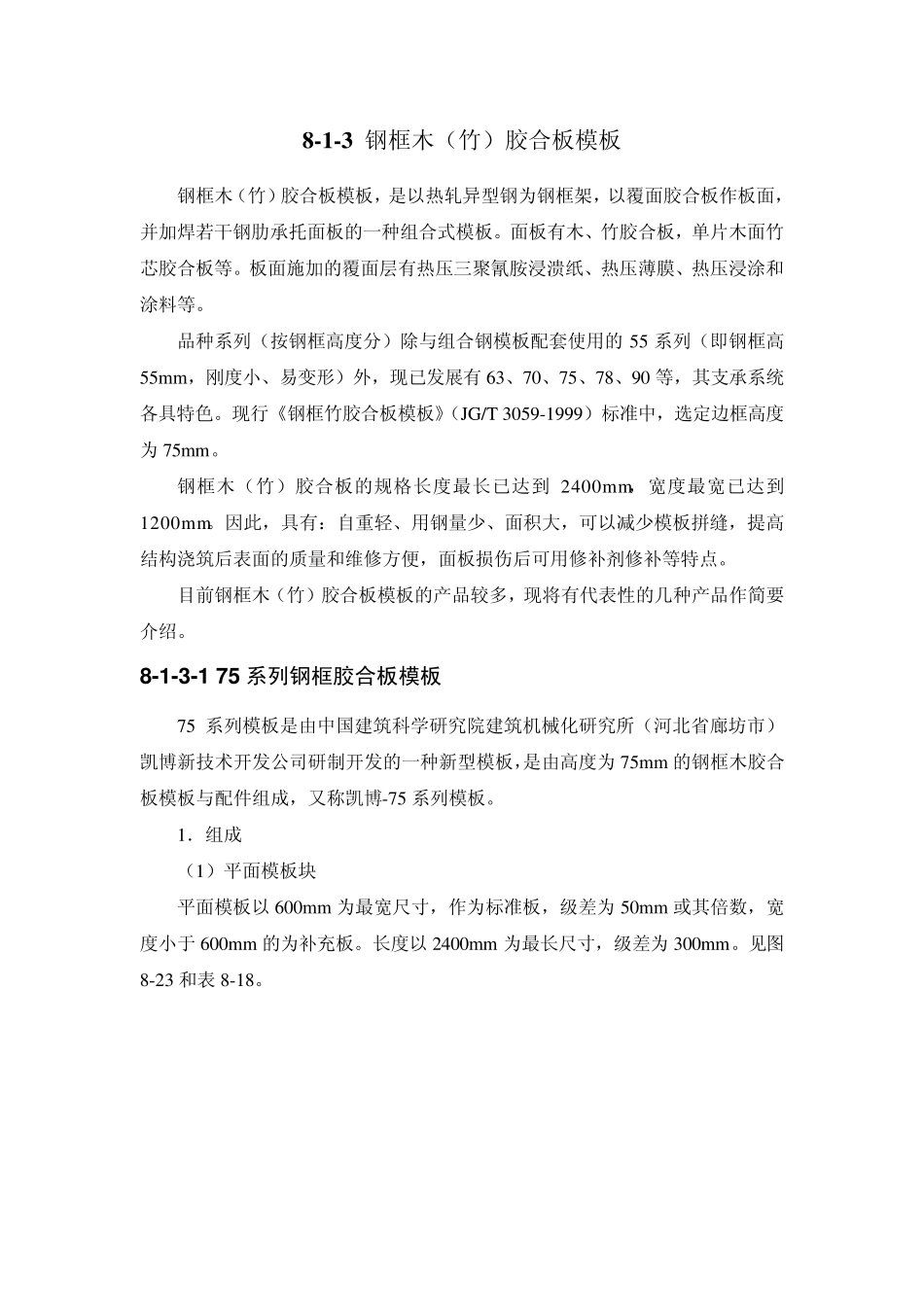

8 -1 -3 钢框木（竹）胶合板模板 钢框木（竹）胶合板模板，是以热轧异型钢为钢框架，以覆面胶合板作板面，并加焊若干钢肋承托面板的一种组合式模板。面板有木、竹胶合板，单片木面竹芯胶合板等。板面施加的覆面层有热压三聚氰胺浸溃纸、热压薄膜、热压浸涂和涂料等。 品种系列（按钢框高度分）除与组合钢模板配套使用的55 系列（即钢框高55m m ，刚度小、易变形）外，现已发展有63、70、75、78、90 等，其支承系统各具特色。现行《钢框竹胶合板模板》（JG/T 3059-1999）标准中，选定边框高度为75mm 。 钢框木（竹）胶合板的规格长度最长已达到 2400m m，宽度最宽已达到1200m m。因此，具有：自重轻、用钢量少、面积大，可以减少模板拼缝，提高结构浇筑后表面的质量和维修方便，面板损伤后可用修补剂修补等特点。 目前钢框木（竹）胶合板模板的产品较多，现将有代表性的几种产品作简要介绍。 8 -1 -3 -1 7 5 系列钢框胶合板模板 75 系列模板是由中国建筑科学研究院建筑机械化研究所（河北省廊坊市）凯博新技术开发公司研制开发的一种新型模板，是由高度为75m m 的钢框木胶合板模板与配件组成，又称凯博-75 系列模板。 1．组成 （1）平面模板块 平面模板以600m m 为最宽尺寸，作为标准板，级差为50m m 或其倍数，宽度小于 600m m 的为补充板。长度以2400m m 为最长尺寸，级差为300m m 。见图8-23 和表 8-18。 图 8-23 平面模板块 平面模板规格（m m ） 表8-18 项目 尺寸 高度 75 宽度 200、250、300、450、600 长度 900、1200、1500、1800、2400 （2）连接模板 有阴角模、连接角钢与调缝角钢三种。见图8-24。 图 8-24 连接模板 为了加强阴角模边框的刚度，采用了专用热轧型钢，其宽度为150m m ×150m m、150m m×100m m 两种，长度为900m m 、1200m m 、1500m m ，共 6 种规格。 凡结构阳角处均采用75×75 连接角钢，其优点是每一平面上可少两条拼缝，加工简单，成本低，精度高。 调缝角钢宽度有200m m 、150m m 两种，长度为900m m 、1200m m 、1500m m共 6 种规格。 平面模板和连接模板共44 种规格，可满足拼装柱、梁、板、井梯井筒模各种结构尺寸的需要，见图8-25、图8-26。 图8-25 用角模拼装90°转角、十字、端头模板 图8-26 用调缝角钢拼装的 80~200mm 的非标准模板 （3）配件 有连接件、支承架两部分。 1）连接件：有楔形销、单双...
