830数字万用表原理、组装与调试OK

830数字万用表原理、组装与调试OK_第1页
1/22
830数字万用表原理、组装与调试OK_第2页
2/22
830数字万用表原理、组装与调试OK_第3页
3/22

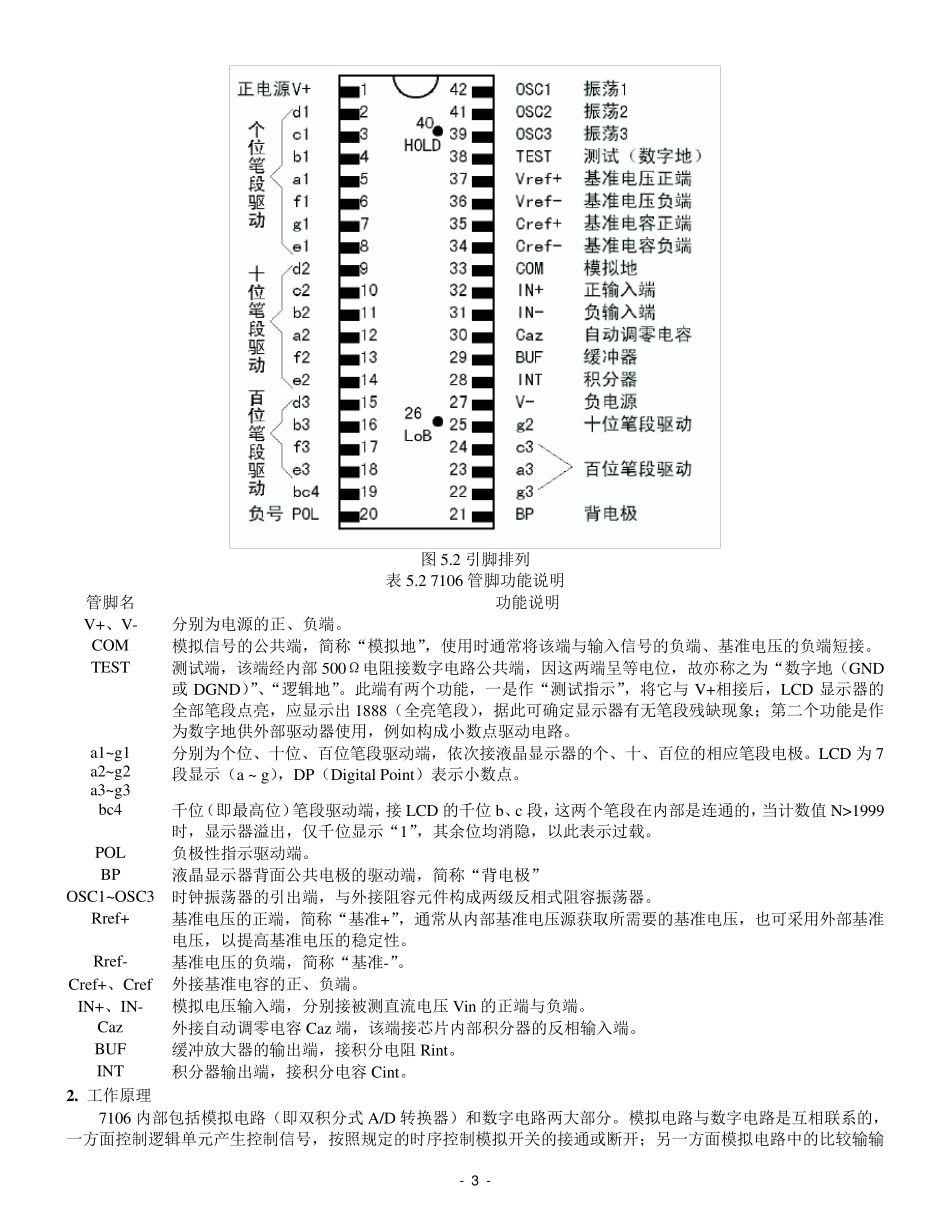

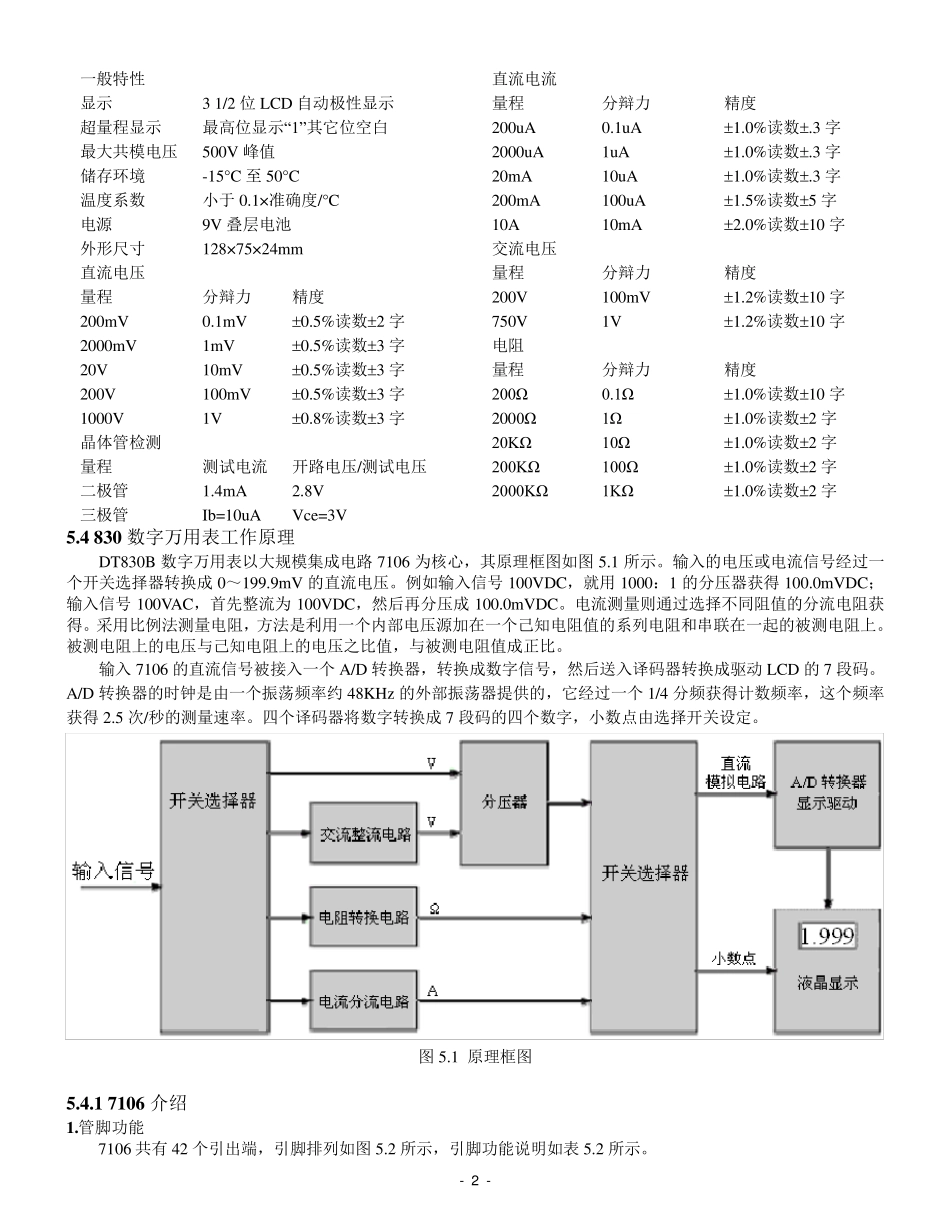

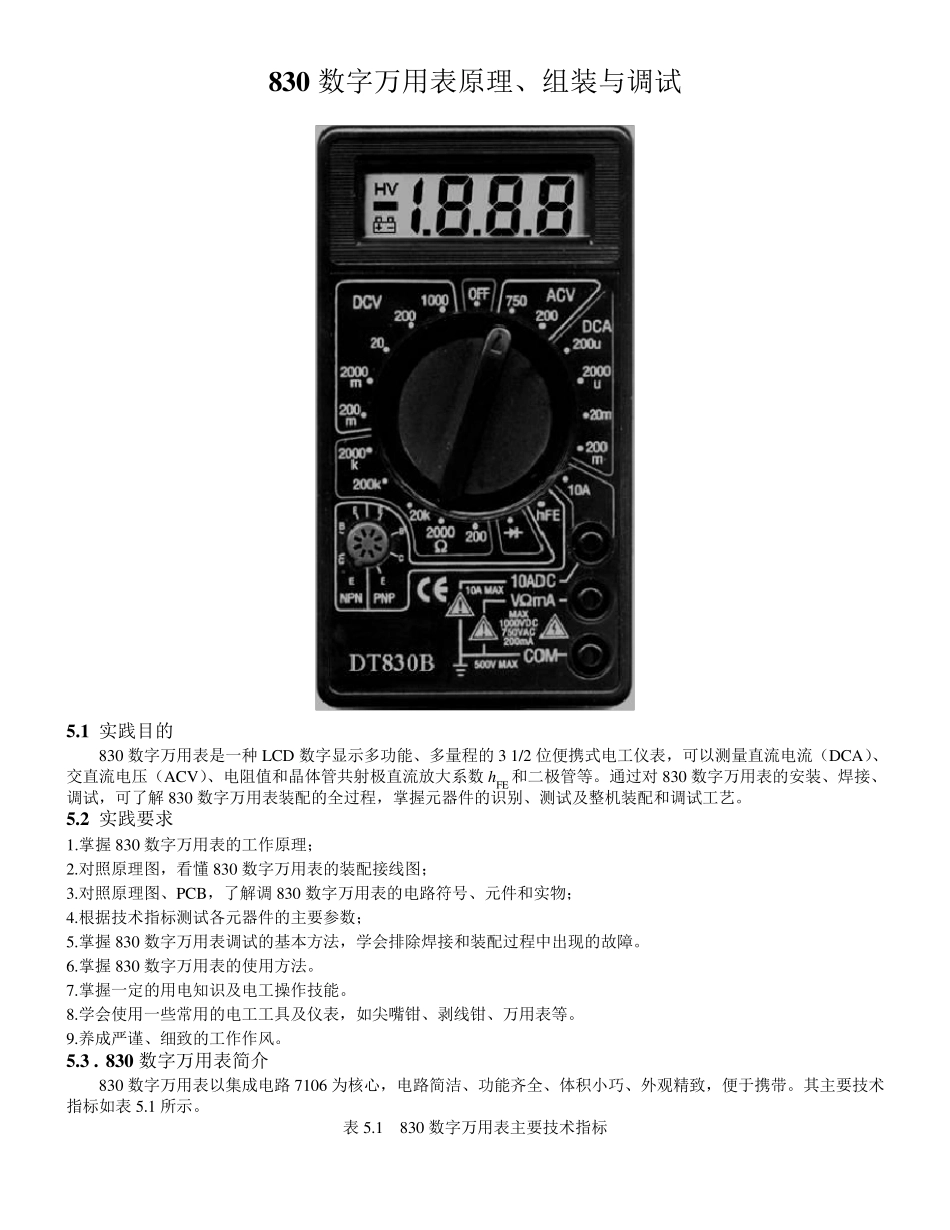

8 3 0 数字万用表原理、组装与调试 5 .1 实践目的 830 数字万用表是一种 LCD 数字显示多功能、多量程的 3 1/2 位便携式电工仪表,可以测量直流电流(DCA)、交直流电压(ACV )、电阻值和晶体管共射极直流放大系数hFE 和二极管等。通过对 830 数字万用表的安装、焊接、调试,可了解 830 数字万用表装配的全过程,掌握元器件的识别、测试及整机装配和调试工艺。 5 .2 实践要求 1.掌握 830 数字万用表的工作原理; 2.对照原理图,看懂 830 数字万用表的装配接线图; 3.对照原理图、PCB,了解调 830 数字万用表的电路符号、元件和实物; 4.根据技术指标测试各元器件的主要参数; 5.掌握 830 数字万用表调试的基本方法,学会排除焊接和装配过程中出现的故障。 6.掌握 830 数字万用表的使用方法。 7.掌握一定的用电知识及电工操作技能。 8.学会使用一些常用的电工工具及仪表,如尖嘴钳、剥线钳、万用表等。 9.养成严谨、细致的工作作风。 5 .3 . 8 3 0 数字万用表简介 830 数字万用表以集成电路 7106 为核心,电路简洁、功能齐全、体积小巧、外观精致,便于携带。其主要技术指标如表5.1 所示。 表5.1 830 数字万用表主要技术指标 - 2 - 一般特性 直流电流 显示 3 1/2 位LCD 自动极性显示 量程 分辩力 精度 超量程显示 最高位显示“1” 其它位空白 200uA 0.1uA 1.0%读数.3 字 最大共模电压 500V 峰值 2000uA 1uA 1.0%读数.3 字 储存环境 -15°C 至50°C 20mA 10uA 1.0%读数.3 字 温度系数 小于0.1× 准确度/°C 200mA 100uA 1.5%读数5 字 电源 9V 叠层电池 10A 10mA 2.0%读数10 字 外形尺寸 128× 75× 24mm 交流电压 直流电压 量程 分辩力 精度 量程 分辩力 精度 200V 100mV 1.2%读数10 字 200mV 0.1mV 0.5%读数2 字 750V 1V 1.2%读数10 字 2000mV 1mV 0.5%读数3 字 电阻 20V 10mV 0.5%读数3 字 量程 分辩力 精度 200V 100mV 0.5%读数3 字 200Ω 0.1Ω 1.0%读数10 字 1000V 1V 0.8%读数3 字 2000Ω 1Ω 1.0%读数2 字 晶体管检测 20KΩ 10Ω 1.0%读数2 字 量程 测试电流 开路电压/测试电压 200KΩ 100Ω 1.0%读数2 字 二极管 1.4mA 2.8V 2000KΩ 1KΩ 1.0%读数2 字 三极管 Ib=10uA Vce=3V ...
