845单端甲类胆机功放制作

845单端甲类胆机功放制作_第1页
1/6
845单端甲类胆机功放制作_第2页
2/6
845单端甲类胆机功放制作_第3页
3/6

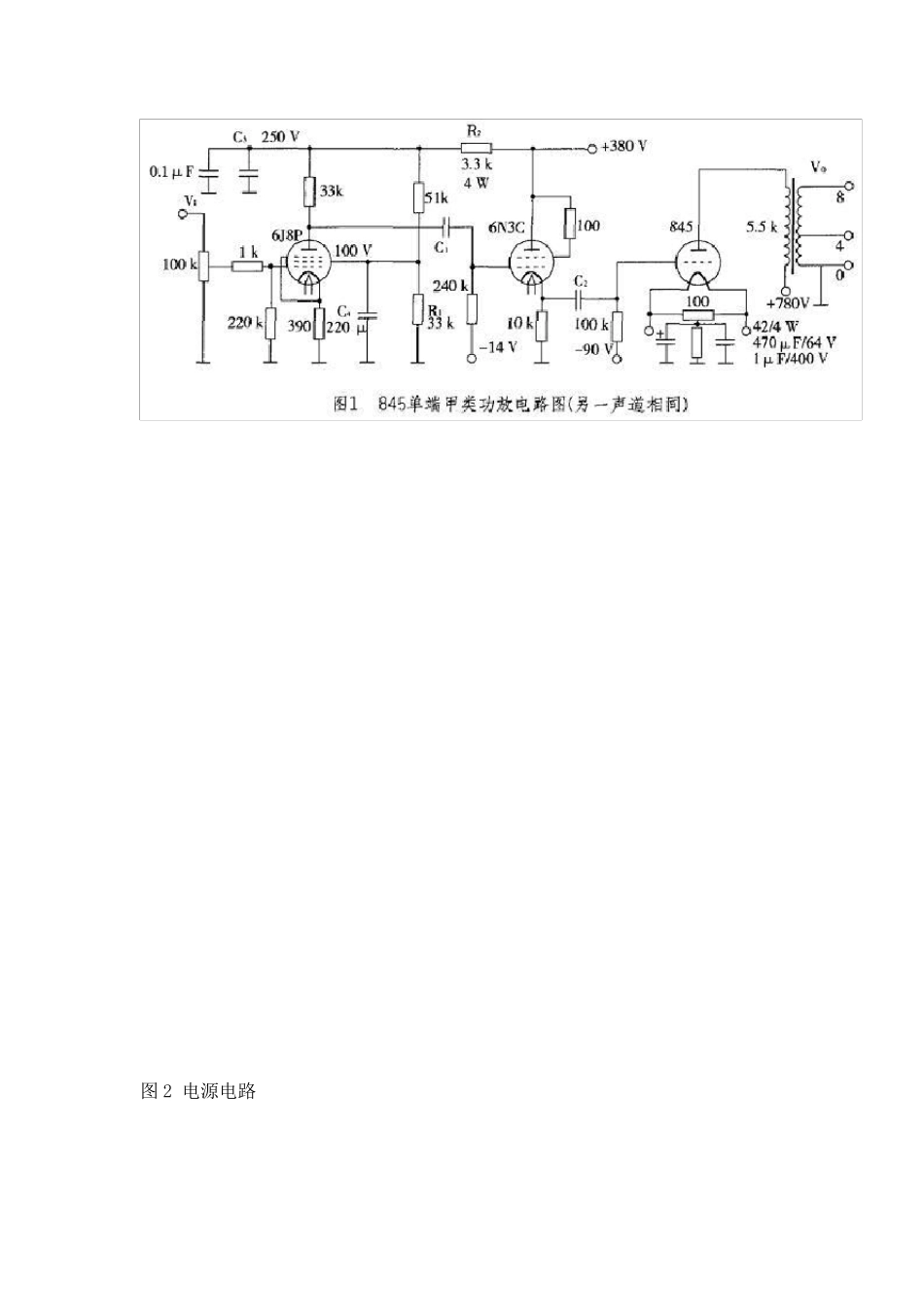

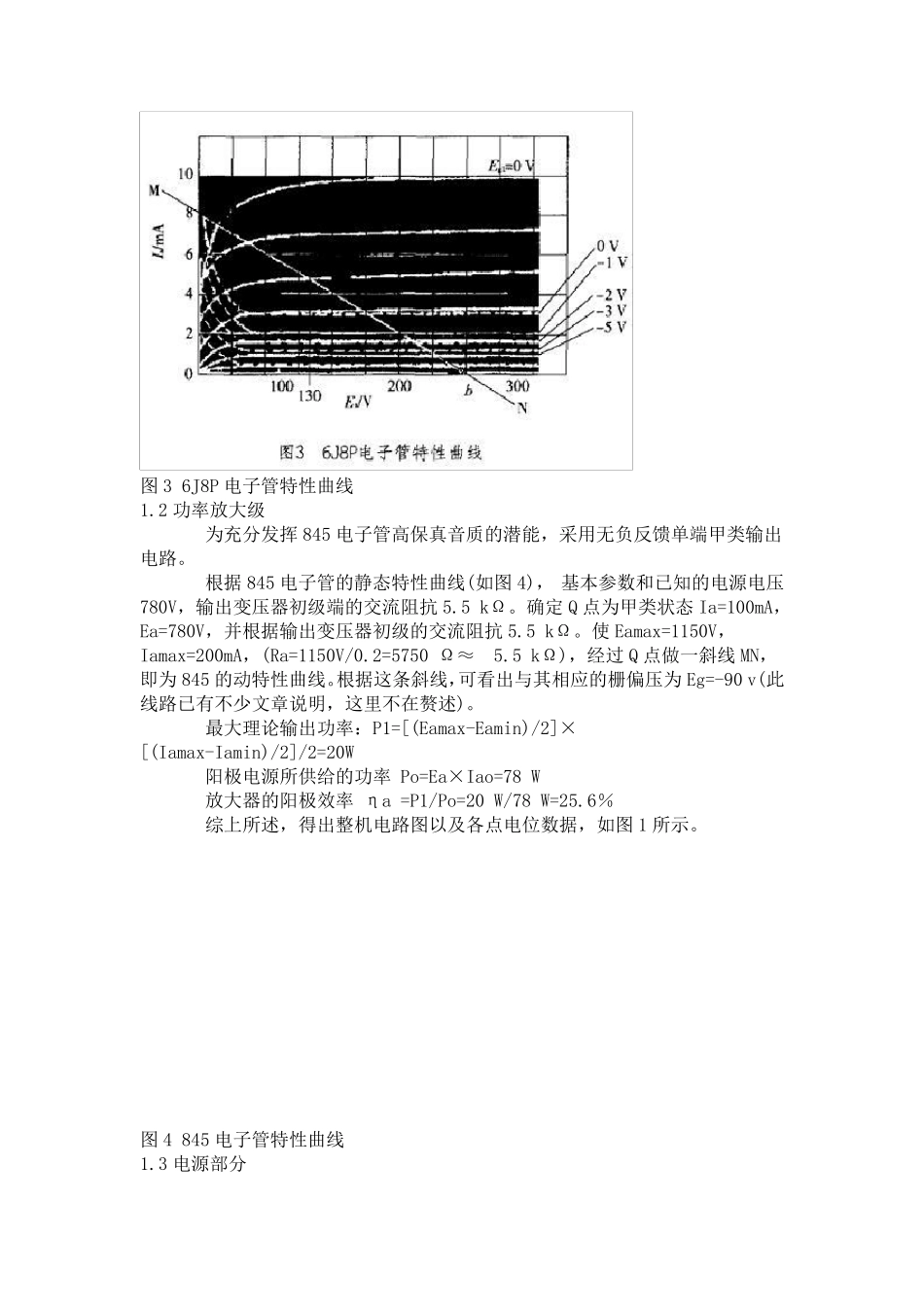

845 单 端 甲 类 胆 机 功 放 制 作 李 平 川 笔 者 曾 做 了 一 台 845 单 端 甲 类 胆 机 , 搭 配 形 式 为 大 家 司 空 见 惯 的 6N8P和 6P3P 推 845.在 此 基 础 上 将 6N8P 前 级 的 SRPP 电 路 改 为 6J8P;推 动 级 的 6п C(前苏 联 制 造 )阳 极 放 大 电 路 改 为 阴 极 输 出 电 路 , 如 图 1、 图 2 所 示 。 试 听 结 果 优 于 6N8P 的 SRPP 电 路 。 该 机 实 实 在 在 、 物 美 价 廉 、 好 听 耐 用 , 现 将 此 胆 机 的 做 法 呈 上 。 1 845 单 端 甲 类 胆 机 的 设 计 思 路 1.1 前 级 与 推 动 采 用 国 产 管 6J8P(属 于 中 高 频 电 压 放 大 五 级 管 ), 该 管 以 音 乐 味 浓 郁 而 著称 , 曾 被 世 界 多 种 名 机 采 用 。 为 充 分 利 用 该 电 子 管 的 放 大 特 性 , 根 据 电 子 管 手册 中 给 出 的 6J8P 的 静 特 性 曲 线 (如 图 3), 为 使 Eg2= 100V, 特 意 在 Eg2 上 使 用51 kΩ 和 33 kΩ 的 分 压 电 阻 。 根 据 串联 电 阻 的 电 压 公式 V2=V×R2/(R1+R2),33 kΩ 分 压 电 阻 上 的 电 压 V2=250×33 kΩ /(51 kΩ +33 kΩ )=98 V。 再经过电容滤波(C4, 220 uF/220 V), 电 压 可稳定在 100V 左右(有名 气的 胆 机 则会去掉C3, R1, 采 用 WY3P 进行直接稳压 效果 更好 )。 根 据 6J8P 的 静 特 性 曲 线 , 设 电源电 压 为 250 V, 阳 流为 8mA, 负载电 阻 则为 Ra=V/I=250 V/0.008 A ≈30 kΩ 。以 (250V, 8mA)为 原点 画 一 直线 MN, 即 为 该 管 的 动 特 性 曲 线 , 确 定其 上 a, b 两点 的 中 心 点 Q, 那 么 相 对 应 的 栅 极 电 压 为 Eg=-2.5 V。 可以 看 出 , 6J8P 采 用 标准 接法 的 最 佳 静 态 工 作 点 Q 为 Ea=130V, Ia=4mA, Eg=-2.5 V, 保 证 了 “ Q” 点处 在 甲 类 放 大 状 态 下 , 从 而 在 理 论 上 先 进行Hi-Fi 放 大 。 同 时 , 作 为 前 级 电 压 放大 , 只 要 输 入 音 频 信 号 ...
