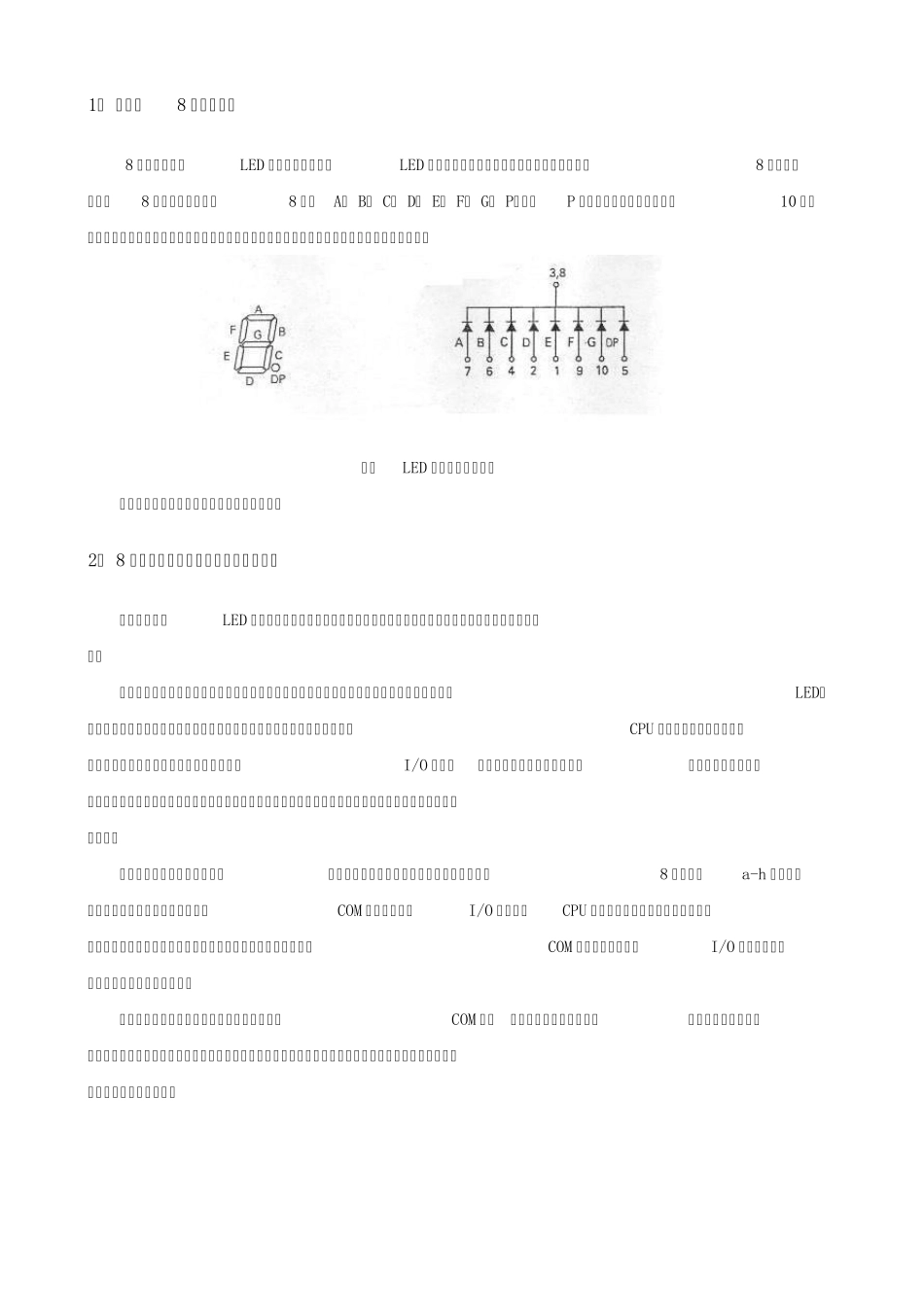

1、 什么是8 位数码管？ 8 段数码管属于LED 发光器件的一种。LED 发光器件一般常用的有两类：数码管和点阵。8 段数码管又称为8 字型数码管，分为8 段：A、 B、 C、 D、 E、 F、 G、 P。其中P 为小数点。数码管常用的有10 根管脚，每一段有一根管脚，另外两根管脚为一个数码管的公共端，两根之间相互连通，如图所示： 图一 LED 的管脚和电路原理 从电路上，数码管又可分为共阴和共阳两种。 2、 8 段数码管是如何显示单片机数据的？ 用单片机驱动LED 数码管有很多方法，按显示方式分，有静态显示和动态显示。首先介绍静态显示方法。 静态显示就是显示驱动电路具有输出锁存功能，单片机将所有要显示的数据送出后就不再控制LED，直到下一次显示时再传送一次新的显示数据。静态显示的数据稳定，占用的CPU 时间少。静态显示中，每一个显示器都要占用单独的具有锁存功能的I/O 接口，该接口用于笔划段字型代码。这样单片机只要把要显示的字形代码发送到接口电路，该字段就可以显示发送的字形。要显示新的数据时，单片机再发送新的字形码。 另一种方法是动态扫描显示。动态扫描方法是用其接口电路把所有显示器的8 个笔画段a-h 同名端连在一起，而每一个显示器的公共极COM 各自独立的受I/O 线控制。CPU 向字段输出口送出字形码时，所有显示器接收到相同的字形码，但究竟是哪个显示器亮，则取决于COM 段，而这一段是由I/O 控制的，由单片机决定何时显示哪一位了。 动态扫描用分时的方法轮流控制各个显示器的COM 端，使各个显示器轮流点亮。在轮流点亮扫描过程中，每位显示器的点亮时间极为短暂，但由于人的视觉暂留现象及发光二极管的余晖效应，给人的印象就是一组稳定的显示数据。 3、 单片机动态驱动4 位数码管介绍： 采用一片CD4511 来驱动4 个 LED 数码管，单片机给CD4511 一个BCD 码。另外加一个片选（也就是让你想显示的那个数码管亮）就可以在那一位显示出数字。利用人眼的惰性，快速的刷新每一位数码管，给人的感觉就是4 位数码管都亮了。但在任意的时刻只有一个数码管在亮，只是人的眼睛看不出来而已。 4.单片机和74HC164 静态驱动数码管介绍： 采用一片或者多片74HC164 来驱动1 个或者多个数码管，利用单片机的串口RXD 和 TXD，实现2 线传输。这样可以节省I/O 口。74HC164 本身带锁存功能。所以可以实现静态显示功能。但是必须自己做译码。 5、 单片机静态驱动1 位数码管介绍： ...
