8种炼化工艺流程动图及装置图文大详解

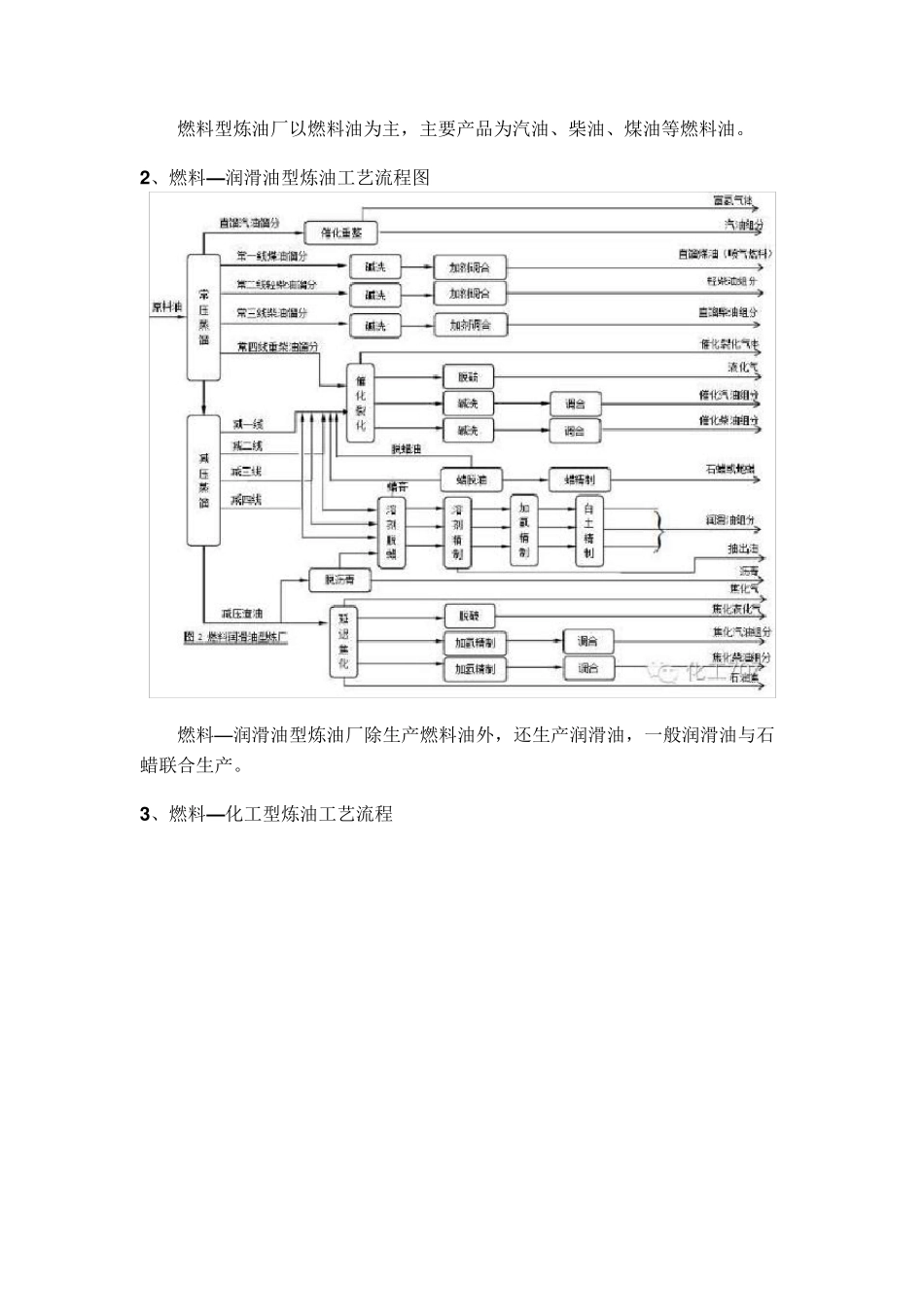

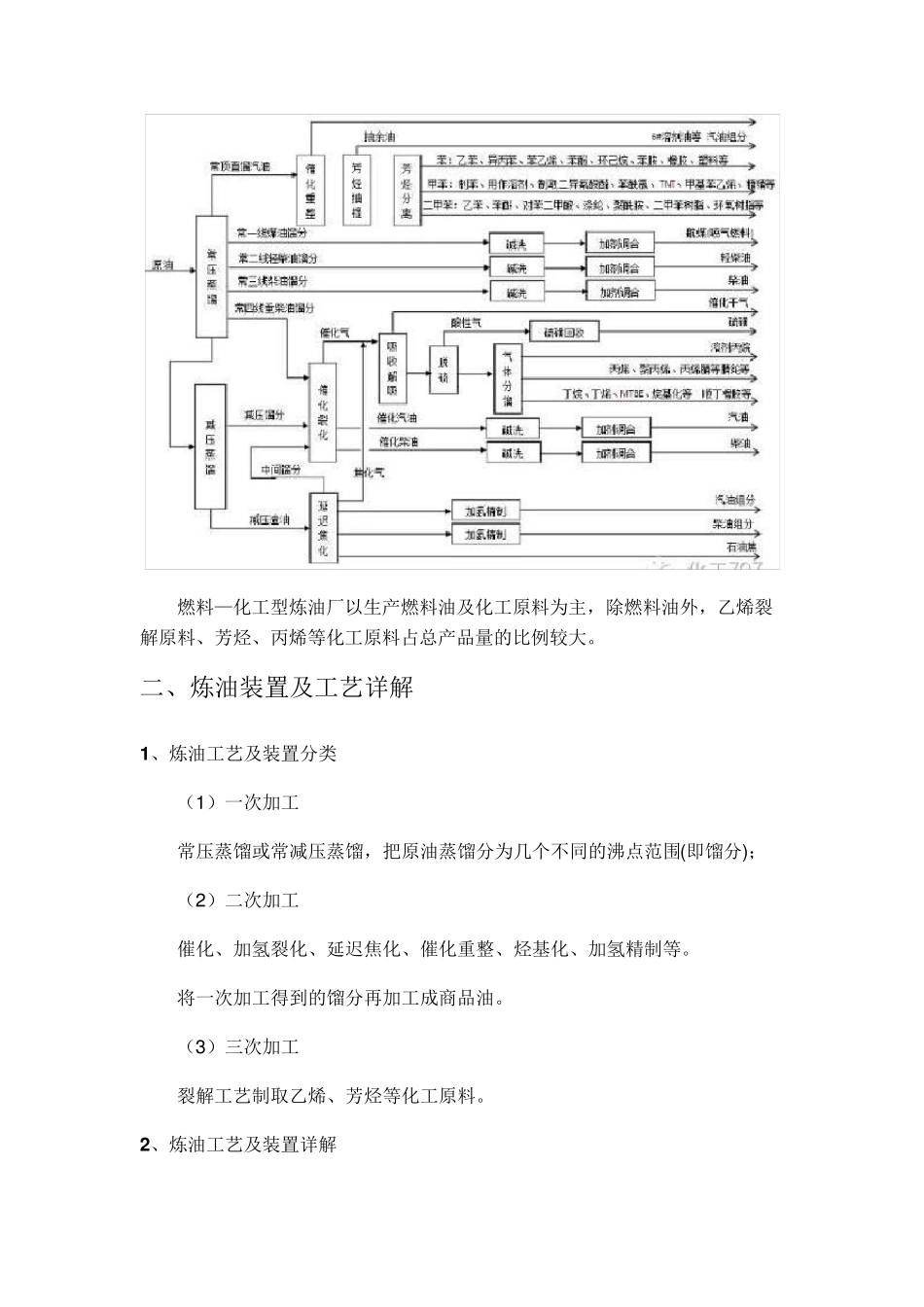

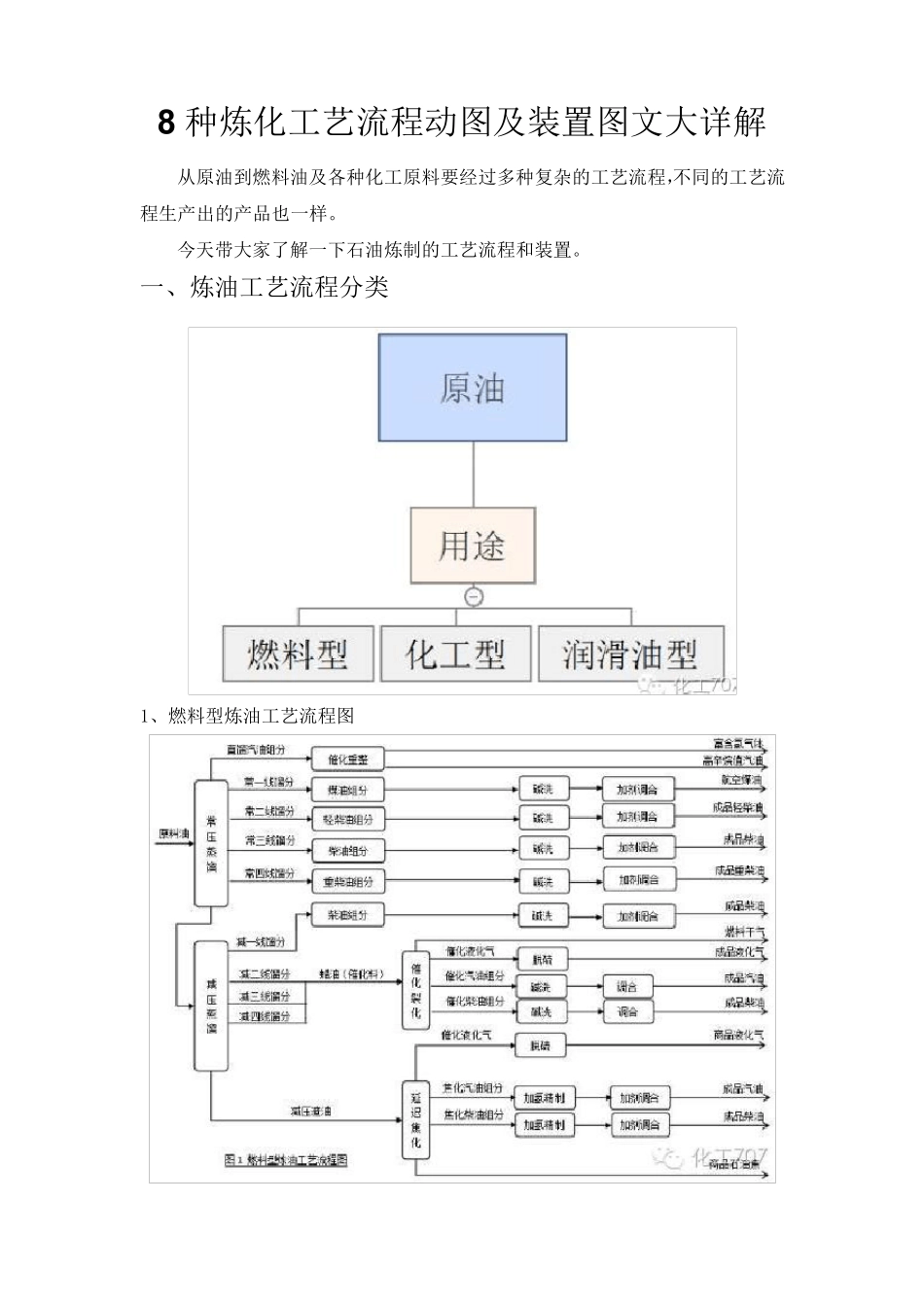

8 种炼化工艺流程动图及装置图文大详解 从原油到燃料油及各种化工原料要经过多种复杂的工艺流程，不同的工艺流程生产出的产品也一样。 今天带大家了解一下石油炼制的工艺流程和装置。 一、炼油工艺流程分类 1、燃料型炼油工艺流程图 燃料型炼油厂以燃料油为主，主要产品为汽油、柴油、煤油等燃料油。 2 、燃料—润滑油型炼油工艺流程图 燃料—润滑油型炼油厂除生产燃料油外，还生产润滑油，一般润滑油与石蜡联合生产。 3 、燃料—化工型炼油工艺流程 燃料—化工型炼油厂以生产燃料油及化工原料为主，除燃料油外，乙烯裂解原料、芳烃、丙烯等化工原料占总产品量的比例较大。 二、炼油装置及工艺详解 1 、炼油工艺及装置分类 （1 ）一次加工 常压蒸馏或常减压蒸馏，把原油蒸馏分为几个不同的沸点范围(即馏分)； （2 ）二次加工 催化、加氢裂化、延迟焦化、催化重整、烃基化、加氢精制等。 将一次加工得到的馏分再加工成商品油。 （3 ）三次加工 裂解工艺制取乙烯、芳烃等化工原料。 2 、炼油工艺及装置详解 2 .1 原油预处理 预处理原因：原油中的盐和水的存在，给炼油装置的稳定操作、设备防腐带来了危害，因此在原油蒸馏前必须进行脱水脱盐。 因此原油进入炼油厂后，必须先进行脱盐脱水，使含水量达到 0.1%～0.2%。含盐量<5mg/l，对于有渣油加氢或重油催化裂化过程的炼油厂，要求原油含盐量<3mg/l。 电脱盐原理：原油中的盐大部分溶于水中，脱水的同时，盐也被脱除。 常用的脱盐脱水过程是向原油中注入部分含氯低的新鲜水，以溶解原油中的结晶盐类，并稀释原有盐水，形成新的乳状液，然后在一定温度、压力和破乳剂及高压电场作用下，使微小的水滴，聚集成较大水滴，因密度差别，借助重力水滴从油中沉降、分离，达到脱盐脱水的目的。 2 .2 常减压装置 蒸馏装置是炼油厂重要的加工装置之一，几乎所有的炼油厂的原油都要通过常减压蒸馏装置进行一次加工，常减压蒸馏装置主要通过蒸馏过程加工原油，加热后的原油在蒸馏塔内实现各组分的分离。 分离出来的产品即为一次加工产品，主要有气体、石脑油、柴油、蜡油及渣油等，有的炼油厂根据加工方案的不同，可能还会有煤油、溶剂油等产品；燃料—润滑油型的炼油厂，在减压塔部分生产一部分润滑油原料。 （1）初馏：经过了第一步的脱盐脱水操作之后，原油要经过换热器提高温度，当温度达到 200℃～250℃时，才可以进入初馏塔装置。在这里，将原油里剩余的水分、腐...
