9130P使用说明书VIP专享

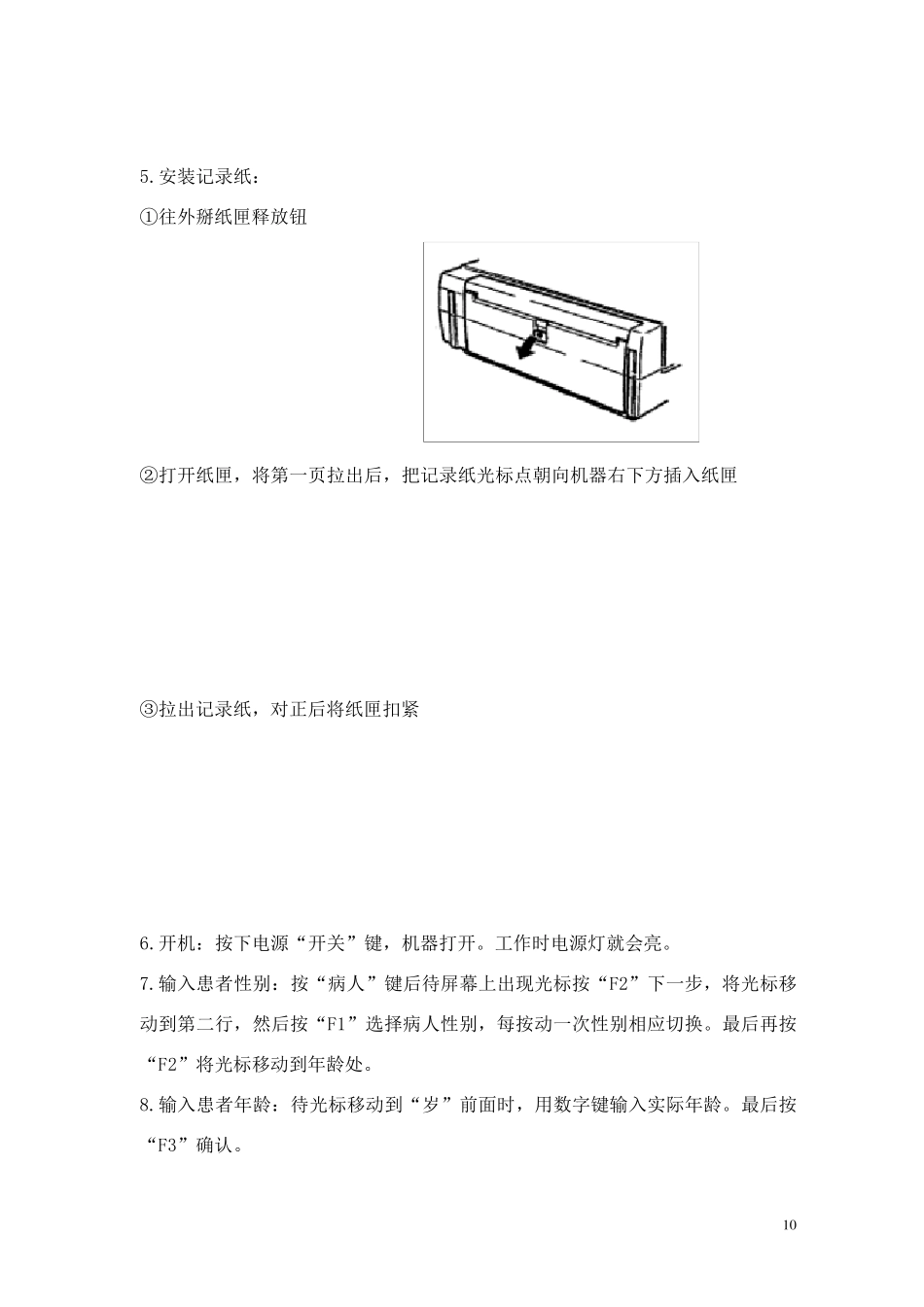

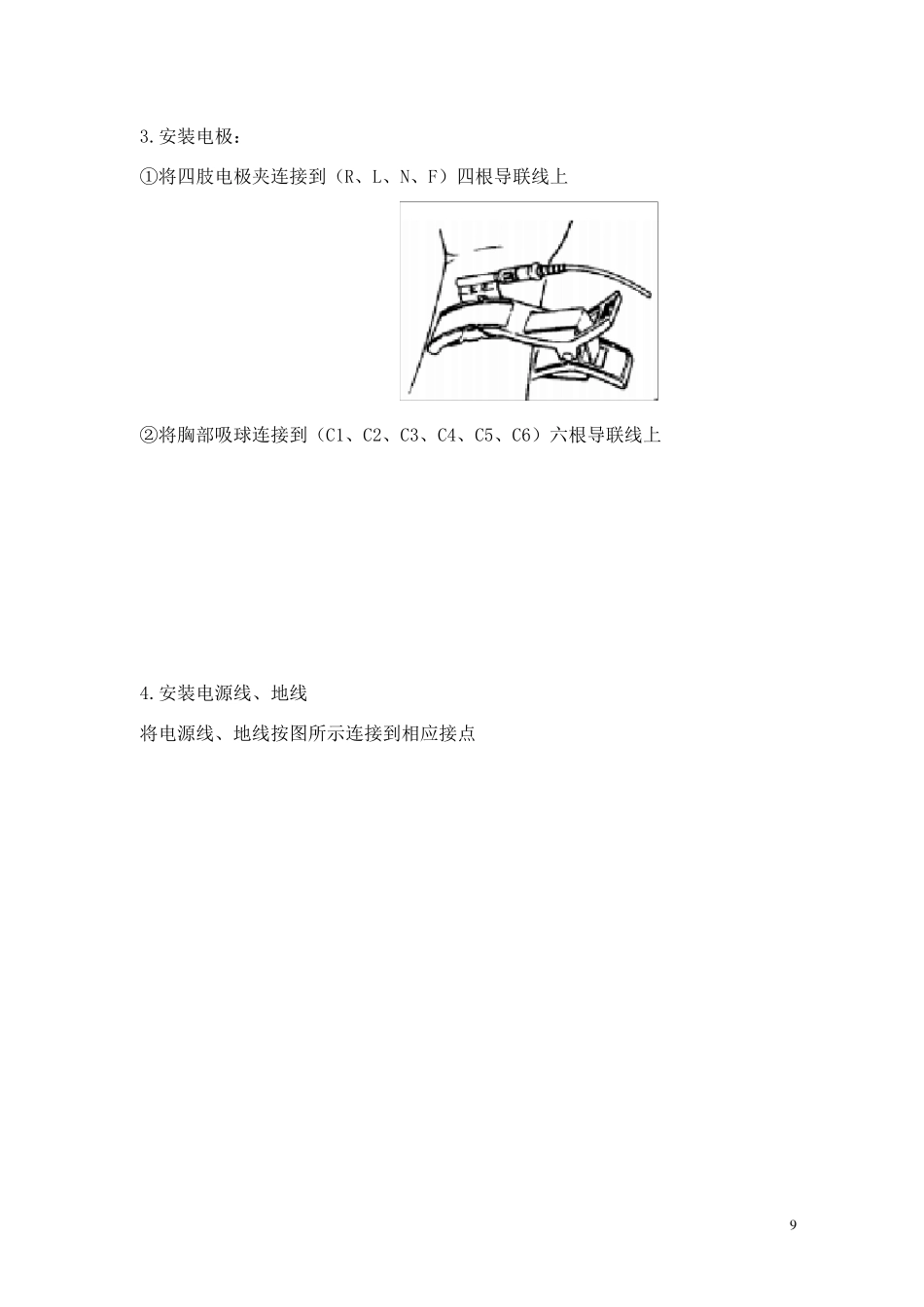

8 一、基本操作 1.安装电池 ①打开机器右侧电池盖 ②按电池正负极对应插入机内，紧固螺丝 2.安装导联线： ①将导联线插入相应接口中 ②紧固螺丝 9 3.安装电极： ①将四肢电极夹连接到（R、L、N、F）四根导联线上 ②将胸部吸球连接到（C1、C2、C3、C4、C5、C6）六根导联线上 4.安装电源线、地线 将电源线、地线按图所示连接到相应接点 1 0 5.安装记录纸： ①往外掰纸匣释放钮 ②打开纸匣，将第一页拉出后，把记录纸光标点朝向机器右下方插入纸匣 ③拉出记录纸，对正后将纸匣扣紧 6.开机：按下电源“开关”键，机器打开。工作时电源灯就会亮。 7.输入患者性别：按“病人”键后待屏幕上出现光标按“F2”下一步，将光标移动到第二行，然后按“F1”选择病人性别，每按动一次性别相应切换。最后再按“F2”将光标移动到年龄处。 8.输入患者年龄：待光标移动到“岁”前面时，用数字键输入实际年龄。最后按“F3”确认。 1 1 9.连接导联线：如图所示将导联线连接到患者身体上。 10.打印心电图报告：待屏幕上的波形稳定无干扰、心率数开始显示时，按“开始\停止”键，“叮咚”声响后心电图报告打印完毕。 11.关机：摘下患者身上连接的导联线，按电源“开关”键关机。 二、常用功能介绍 1.加做长Ⅱ导联：发现心律失常需加做长Ⅱ导时，直接按“节律”键，待指示灯亮时，自动打印一分钟长Ⅱ导波形。 2.捕捉异常波形：发现异常波形，按“回顾”键，可把在屏幕上发现但已过去的异常波形追回来并自动给出分析结果。 3.排除肌电干扰：在做图过程中，发现有毛刺类杂波时，按“滤波”键可减少干扰。 4.手动操作：按“自动\手动” 键切换到手动状态（“自动\手动”指示灯灭，为手动状态）后，按“开始\停止” 键开始采集，按F1 键切换导联，打印出所需波形后按“开始\停止”键结束。 1 2 三、常见问题及排除方法 1.发生故障时，请参考下表立即排除。如仍不能正常工作时，请及时与本公司售后人员联系。 现象 检查要点 处理方法 按电源开关键不能开机 （用AC 电源使用时） 电源线是否脱落？ 请把插头完全插入插座中。 按电源开关键不能开机 （用电池电源操作时） 是否放入电池？ 请放入电池。 电池剩余电量是否充足？ 电池电量不足，请切换到AC电源下使用。 完全不能记录 是否有记录纸？ 纸仓记录纸不足，安装新的记录纸。 是否关紧纸仓？ 重新关好纸仓盖。 “开始\停止”键指示灯是否亮？ 重新按动“开始\停...
