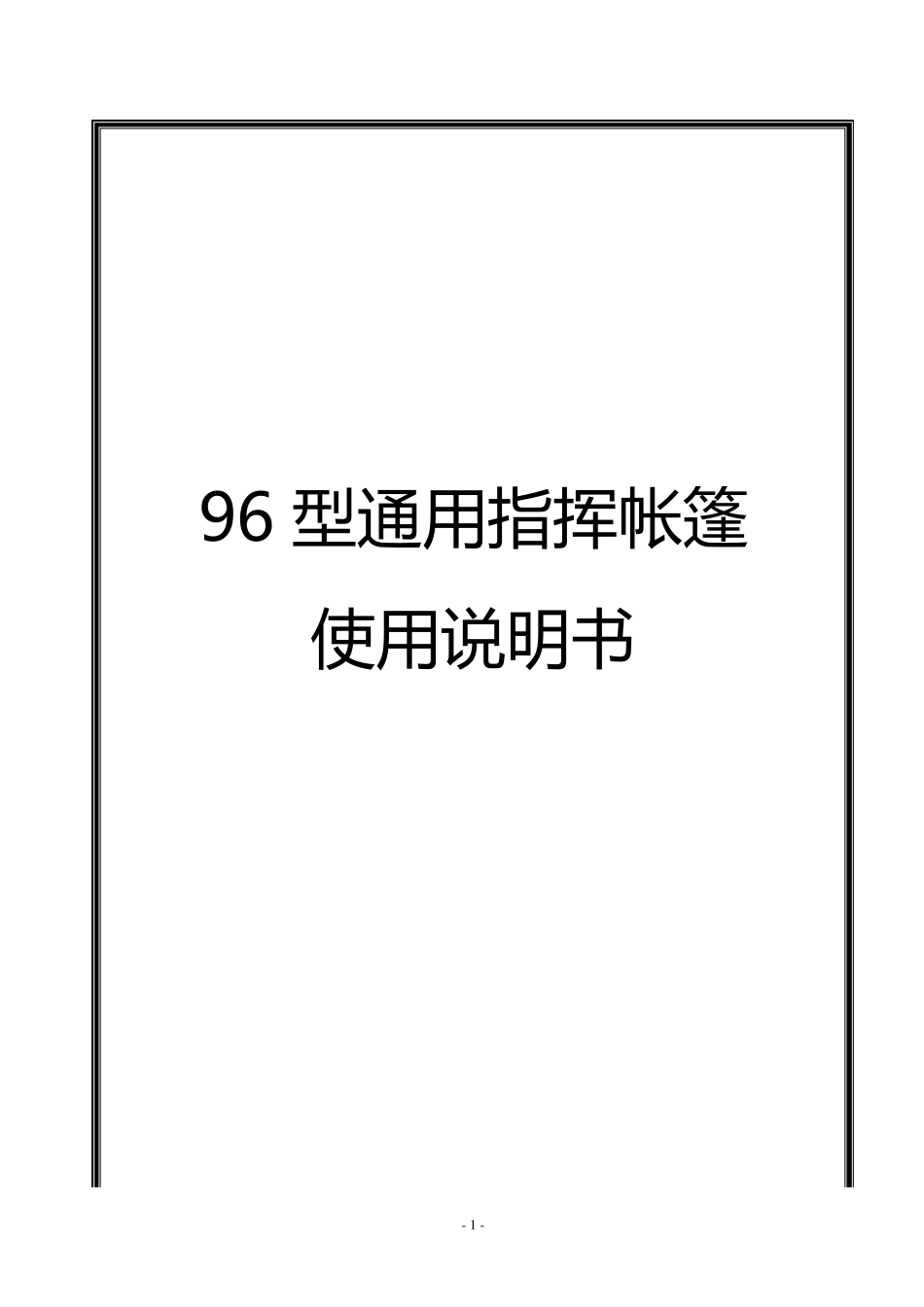

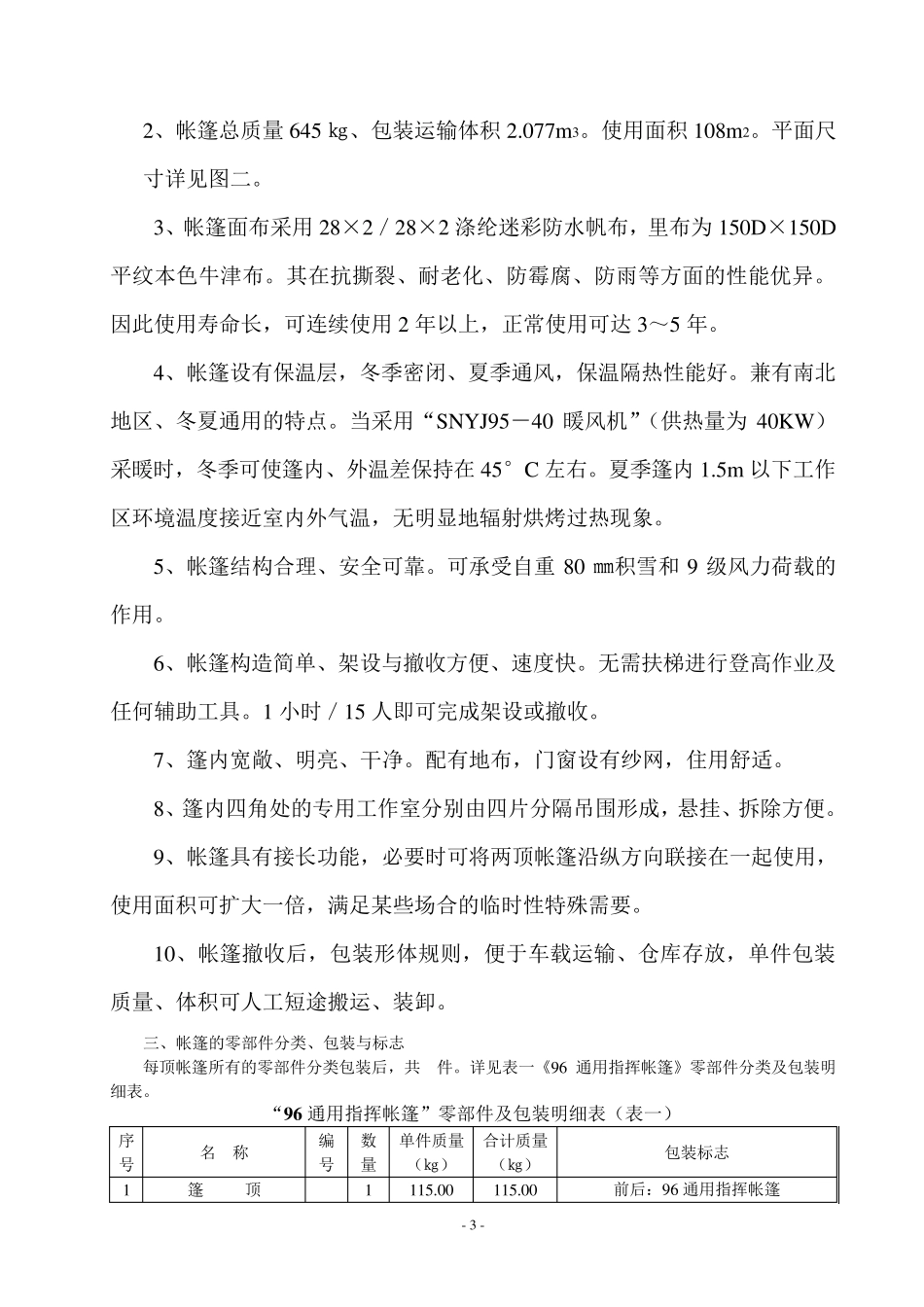

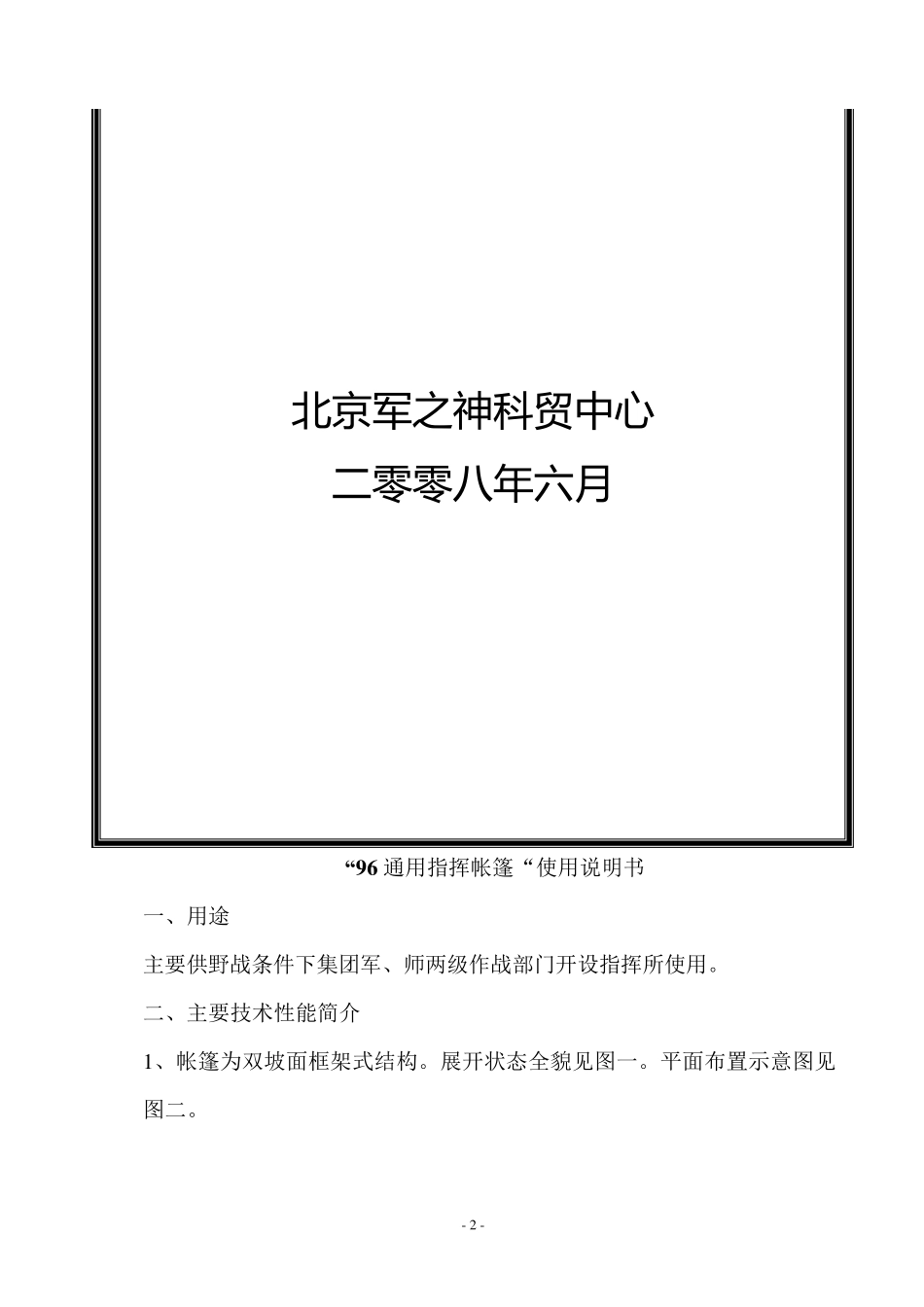

- 1 - 96 型 通 用 指 挥 帐 篷 使 用 说 明 书 - 2 - 北 京 军 之 神 科 贸 中心 二零零八年六月 “9 6 通用指挥帐篷“使用说明书 一、用途 主要供野战条件下集团军、师两级作战部门开设指挥所使用。 二、主要技术性能简介 1 、帐篷为双坡面框架式结构。展开状态全貌见图一。平面布置示意图见图二。 - 3 - 2、帐篷总质量645 ㎏、包装运输体积2.077m3。使用面积108m2。平面尺寸详见图二。 3、帐篷面布采用28×2／28×2 涤纶迷彩防水帆布，里布为150D×150D平纹本色牛津布。其在抗撕裂、耐老化、防霉腐、防雨等方面的性能优异。因此使用寿命长，可连续使用2 年以上，正常使用可达3～5 年。 4、帐篷设有保温层，冬季密闭、夏季通风，保温隔热性能好。兼有南北地区、冬夏通用的特点。当采用“SNYJ95－40 暖风机”（供热量为40KW）采暖时，冬季可使篷内、外温差保持在45°C 左右。夏季篷内1.5m 以下工作区环境温度接近室内外气温，无明显地辐射烘烤过热现象。 5、帐篷结构合理、安全可靠。可承受自重 80 ㎜积雪和 9 级风力荷载的作用。 6、帐篷构造简单、架设与撤收方便、速度快。无需扶梯进行登高作业及任何辅助工具。1 小时／15 人即可完成架设或撤收。 7、篷内宽敞、明亮、干净。配有地布，门窗设有纱网，住用舒适。 8、篷内四角处的专用工作室分别由四片分隔吊围形成，悬挂、拆除方便。 9、帐篷具有接长功能，必要时可将两顶帐篷沿纵方向联接在一起使用，使用面积可扩大一倍，满足某些场合的临时性特殊需要。 10、帐篷撤收后，包装形体规则，便于车载运输、仓库存放，单件包装质量、体积可人工短途搬运、装卸。 三、帐篷的零部件分类、包装与标志 每顶帐篷所有的零部件分类包装后，共 件。详见表一《96 通用指挥帐篷》零部件分类及包装明细表。 “96 通用指挥帐篷”零部件及包装明细表（表一） 序号 名 称 编号 数量 单件质量 （㎏） 合计质量 （㎏） 包装标志 1 篷 顶 1 115.00 115.00 前后：96 通用指挥帐篷 - 4 - 风 绳 18 3.00 篷 顶 生活单位 生产日期 120.0 ㎏ 0.672m 3 1200×800×800 两端： 12－1 拉绳木板 18 篷身包装袋 1 2.00 2.00 2 山 墙 2 29.00 58.00 前后：96 通用指挥帐篷 山墙 侧墙 分隔吊围 生活单位 生产日期 108.0 ㎏ 0.576m 3 1200×800×700 两端： 12－2 侧 墙 2 20.00 40.00 ...
