99se快捷键

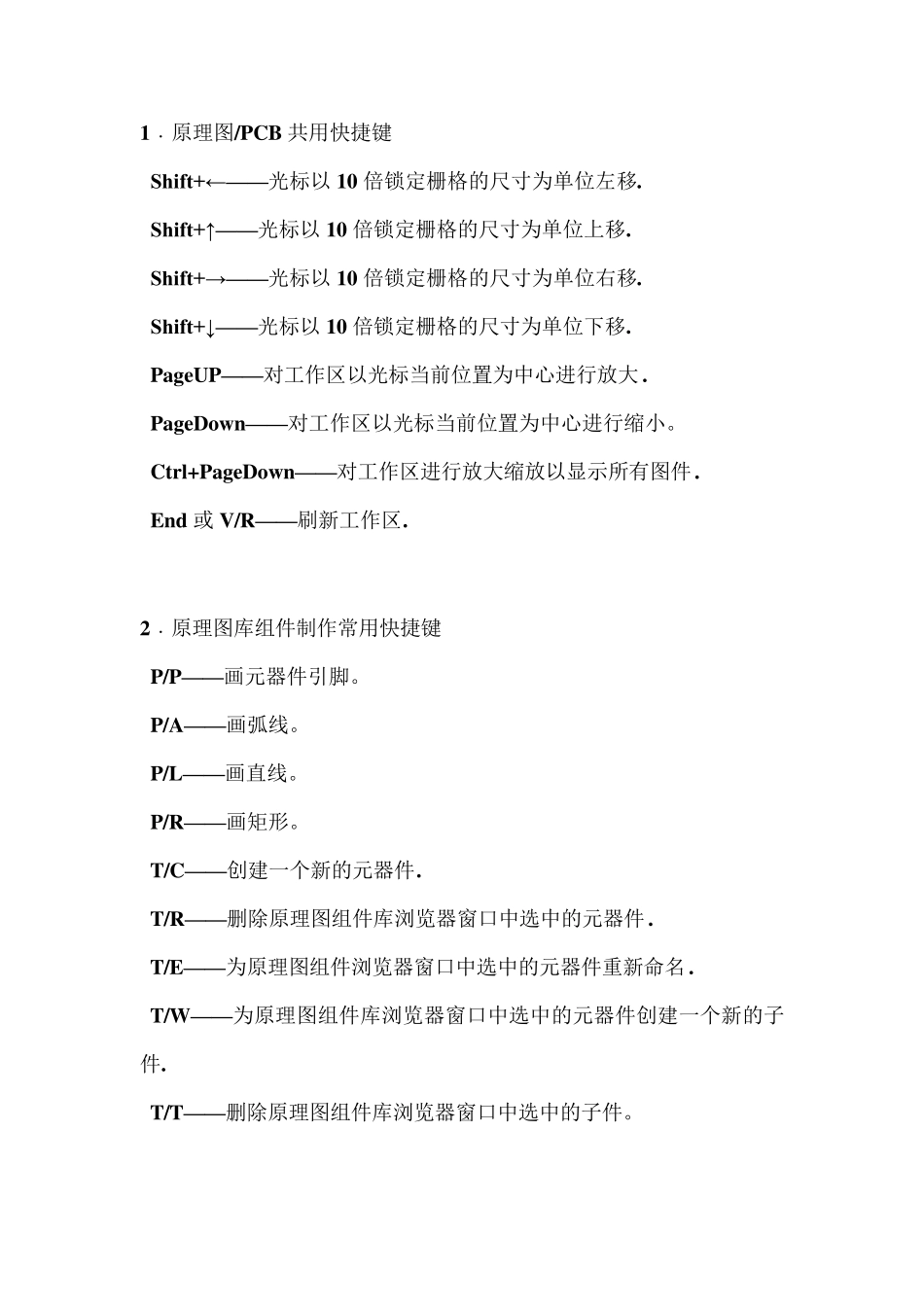

99se快捷键_第1页
1/6
99se快捷键_第2页
2/6
99se快捷键_第3页
3/6
1﹒原理图/PCB 共用快捷键 Shift+←——光标以10 倍锁定栅格的尺寸为单位左移. Shift+↑——光标以10 倍锁定栅格的尺寸为单位上移. Shift+→——光标以10 倍锁定栅格的尺寸为单位右移. Shift+↓——光标以10 倍锁定栅格的尺寸为单位下移. PageUP——对工作区以光标当前位置为中心进行放大. PageDow n——对工作区以光标当前位置为中心进行缩小。 Ctrl+PageDow n——对工作区进行放大缩放以显示所有图件. End 或 V/R——刷新工作区. 2﹒原理图库组件制作常用快捷键 P/P——画元器件引脚。 P/A——画弧线。 P/L——画直线。 P/R——画矩形。 T/C——创建一个新的元器件. T/R——删除原理图组件库浏览器窗口中选中的元器件. T/E——为原理图组件浏览器窗口中选中的元器件重新命名. T/W——为原理图组件库浏览器窗口中选中的元器件创建一个新的子件. T/T——删除原理图组件库浏览器窗口中选中的子件。 3﹒原理图绘制常用快捷键 Ctrl+Backspace——重复上一次操作. Alt+Backspace——取消上一次操作. Shift+Insert——粘贴. Ctrl+Insert——复制. Shift+Delete——剪切. Ctrl+Delete——删除. Ctrl+G——查找替换字符 Ctrl+F——查找组件. PP——放置组件. PW——画连线. PB——画总线. PU——画总线分支线. PJ——放置电路接点. PO——放置电源或地. PN——放置网路标号. ED——删除元作. F3——查找下一个. FC——关闭文档. SA——全选. XA——取消选定. VD——缩放视图,以显示整张电路图 VF——缩放视图,以显示所有电路部件 home——以光标位置为中心,刷新屏幕 4﹒PCB 实用快捷键 Shift+空格键——在布线时调整线段的转角形式。 空格键——在布线时调整线段的转角位置/将浮动图件旋转90 度. X——将浮动图件左右翻转 Y——将浮动图件上下翻转 Shift+delete——删除已选部分 Ctrl+Delete——删除选取的组件(2 个或 2 个以上) TR——删除浏览器窗口中选中的组件. TUC——删除同一网络之间的连线。 Del——删除点取的组件(1 个) ED——删除铺铜或线段等. DE——增加网络 TC——创建一个新的组件. TE——对浏览器窗口中选中的组件重新命名。 *——电气特性层自动转换。 JC——查找组件。 JS——查找文字. MC——移动元件. EMM——移动元件或线段. EME——改变线段长短. MG——修改铺铜。 SA——全选. XA——取消选定. SC——选中两个焊盘之间连线. SN——选...
