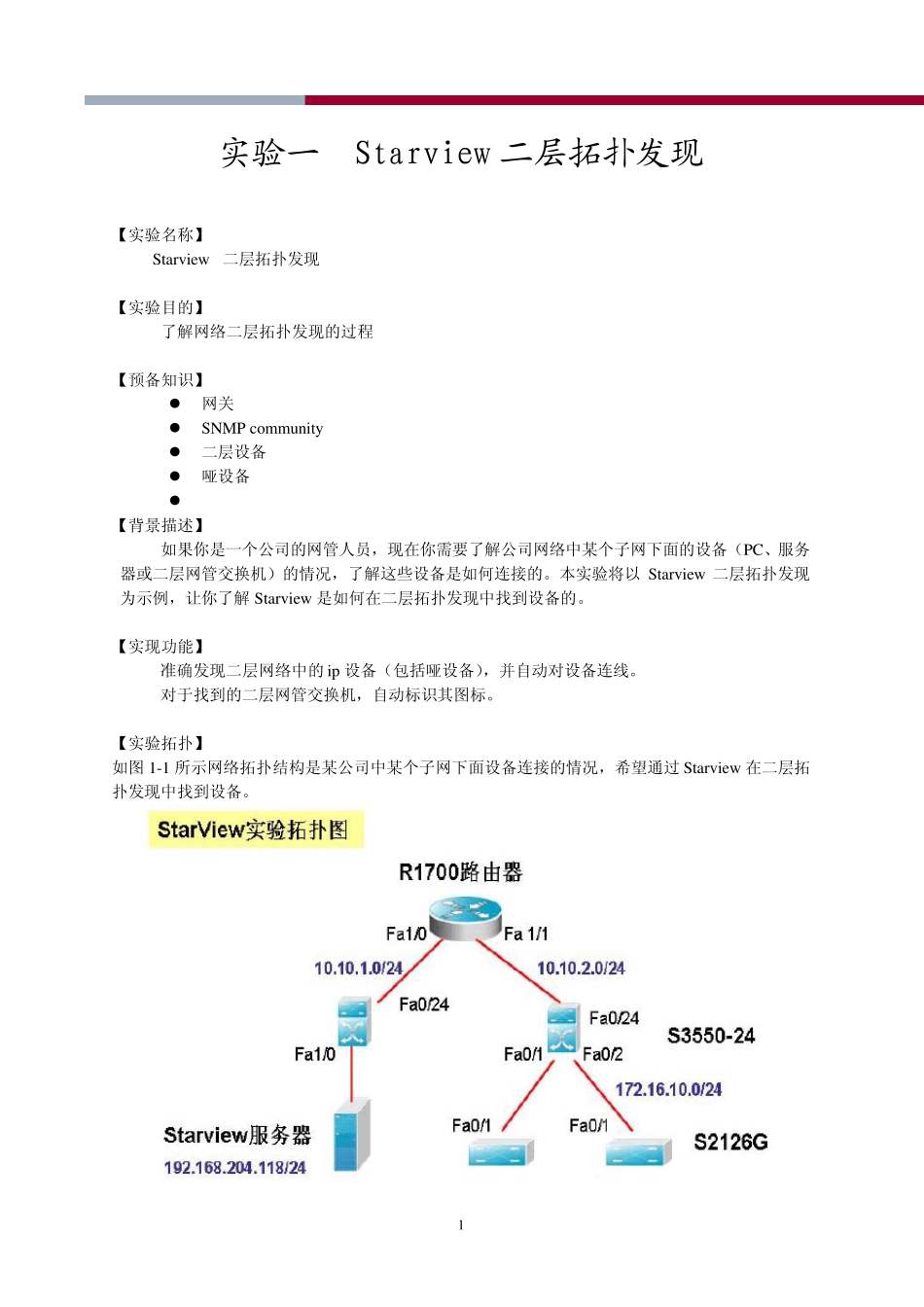

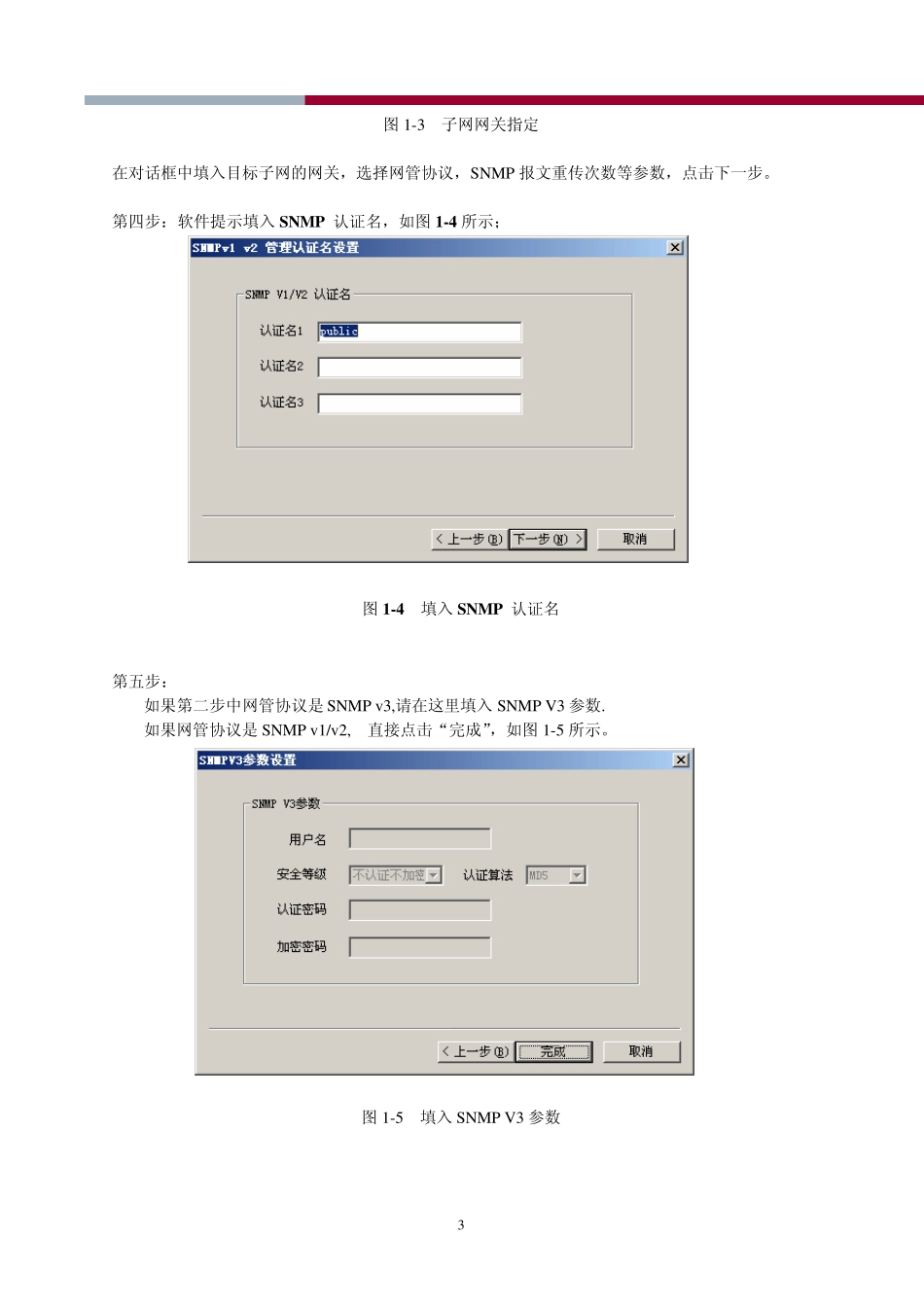

实验一 Starview 二层拓扑发现 【实验名称】 Starview 二层拓扑发现 【实验目的】 了解网络二层拓扑发现的过程 【预备知识】 z 网关 z SNMP community z 二层设备 z 哑设备 z 【背景描述】 如果你是一个公司的网管人员，现在你需要了解公司网络中某个子网下面的设备（PC、服务器或二层网管交换机）的情况，了解这些设备是如何连接的。本实验将以 Starview 二层拓扑发现为示例，让你了解Starview 是如何在二层拓扑发现中找到设备的。 【实现功能】 准确发现二层网络中的ip 设备（包括哑设备），并自动对设备连线。 对于找到的二层网管交换机，自动标识其图标。 【实验拓扑】 如图 1-1 所示网络拓扑结构是某公司中某个子网下面设备连接的情况，希望通过Starview 在二层拓扑发现中找到设备。 1 图1-1 某公司中某个子网网络拓扑结构 【实验设备】 模块化路由器 （1 台） 三层交换机 （2 台） 二层交换机 （2 台） 测试PC （3 台） 【实验步骤】 第一步：执行STARVIEW 三层拓扑发现，如图1-2 所示 图1-2 STARVIEW三层拓扑发现 第二步： 在主视图中，鼠标右键电击172.16.10.0 网段图标，选择“下层拓扑”进入二层拓扑视图。 第三步： 选择主菜单中的【管理】－》【二层拓扑发现】，进入“子网网关指定”页面，如图1-3 所示 2 图1-3 子网网关指定 在对话框中填入目标子网的网关，选择网管协议，SNMP 报文重传次数等参数，点击下一步。 第四步：软件提示填入SNMP 认证名，如图1-4 所示； 图1-4 填入SNMP 认证名 第五步： 如果第二步中网管协议是SNMP v3,请在这里填入SNMP V3 参数. 如果网管协议是SNMP v1/v2, 直接点击“完成”，如图1-5 所示。 图1-5 填入SNMP V3 参数 3 第六步： 软件在执行二层拓扑发现前会提示以下信息，这里我们选择“是”, 软件开始执行自动发现操作，如图 1-6 所示； 图 1-6 软件执行自动发现 第七步： 发现过程结束后， STARVIEW 将自动呈现二层拓扑图，如图 1-7 所示； 图 1-7 STARVIEW呈现二层拓扑图 【课后问题】 1、 如果网络中禁 ping，二层拓扑能找到设备吗？ （答:发现不了） 2、 如果把二层交换机关闭了 SNMP 功能，二层拓扑发现时，能找到它吗？为什么？ (答:关闭了 SNMP 功能的交换机，二层拓扑发现时，它只会被识别为 IP 设备，不会被标识为交换机） 【参考配置】 RG-R1700 Red-Giant#sh ru...
