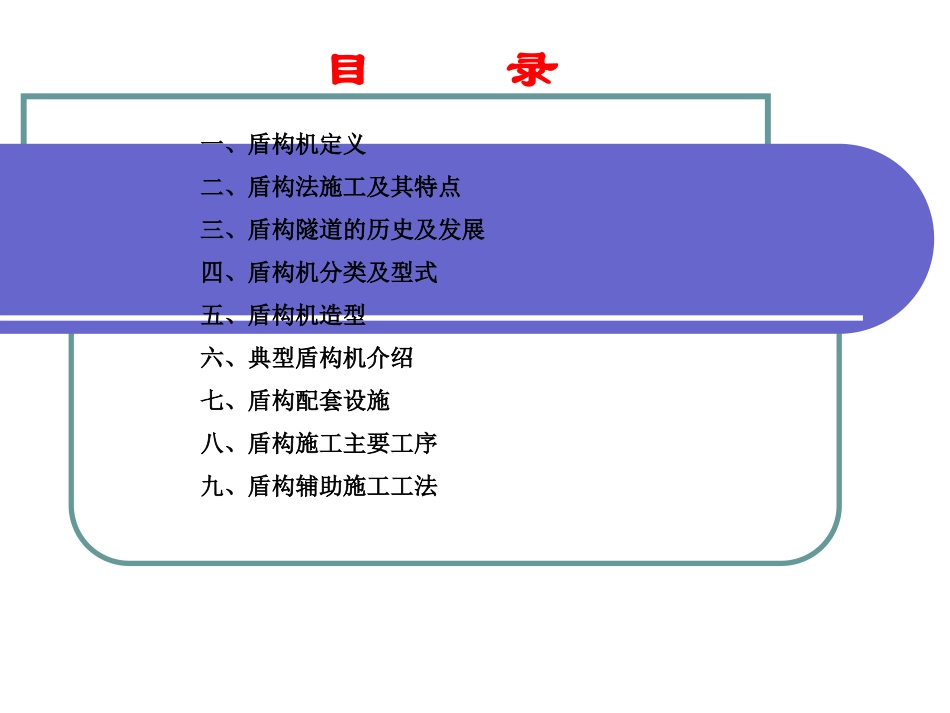

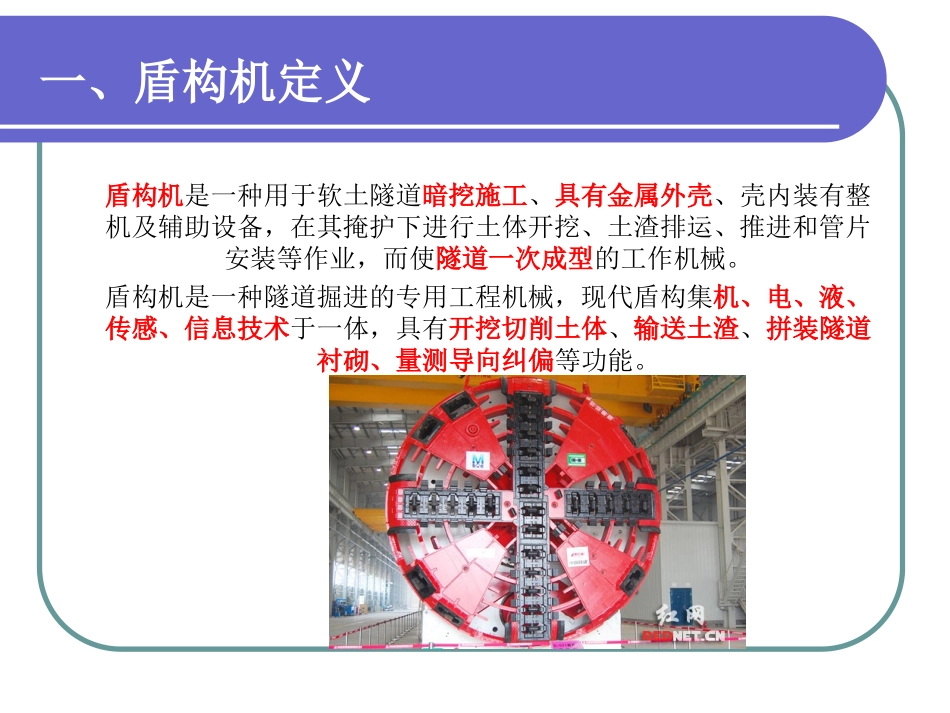

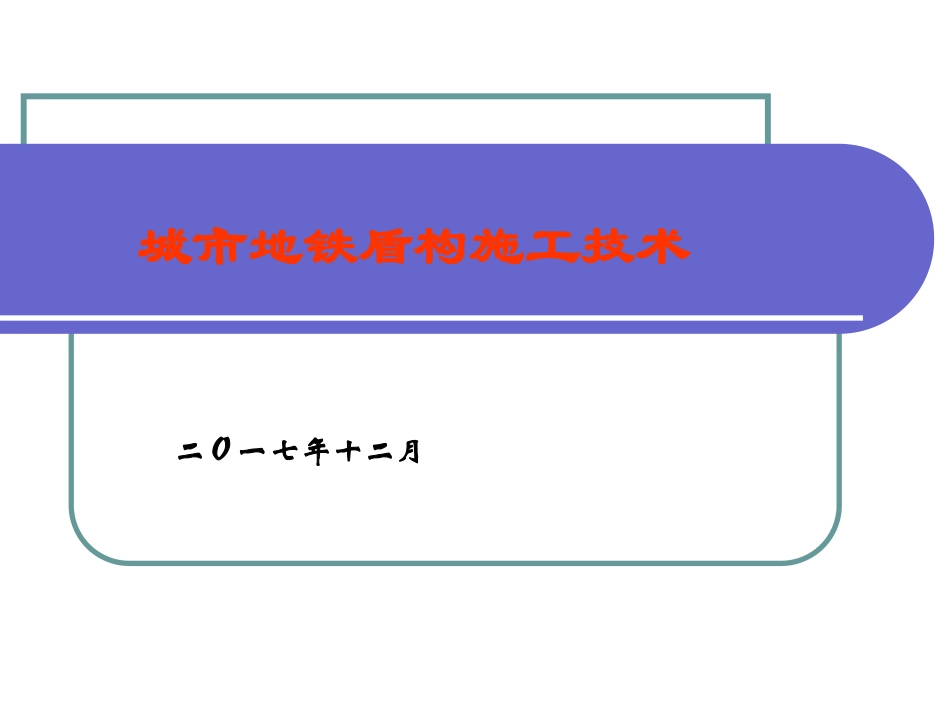

城市地铁盾构施工技术二O一七年十二月目录一、盾构机定义二、盾构法施工及其特点三、盾构隧道的历史及发展四、盾构机分类及型式五、盾构机造型六、典型盾构机介绍七、盾构配套设施八、盾构施工主要工序九、盾构辅助施工工法盾构机是一种用于软土隧道暗挖施工、具有金属外壳、壳内装有整机及辅助设备,在其掩护下进行土体开挖、土渣排运、推进和管片安装等作业,而使隧道一次成型的工作机械。盾构机是一种隧道掘进的专用工程机械,现代盾构集机、电、液、传感、信息技术于一体,具有开挖切削土体、输送土渣、拼装隧道衬砌、量测导向纠偏等功能。一、盾构机定义二、盾构法施工及其特点盾构机是一种既能支撑地层压力、又能在地层中掘进的施工机具.盾构机头部可以安全地开挖地层,尾部可以装配预制管片或砌块,迅速地拼装成隧道永久衬砌。盾构机推进主要依靠盾构内部设置的千斤顶。以盾构为核心的建造隧道的施工方法称为盾构工法.盾构法施工优点安全性、高效率、危害小、环境影响小、经济性盾构法施工缺点重复利用率低、施工复杂、适用性受限、工作条件差、地表变形不易控制二、盾构法施工及其特点盾构法施工的难点盾构机对地质变化高度敏感,地质适应性要求高。盾构机对维修保养要求高,重要部件更换难度大。在复杂地层,盾构机操作控制难度大。盾构法施工对环境造成的不利影响仍不可避免。二、盾构法施工及其特点三、盾构隧道的历史及发展用盾构法修建隧道开始于1818年,法国工程师布鲁诺尔;1825年在英国泰晤士河下首次用矩形盾构建造隧道;近代,日本盾构法得到了迅速发展,用途越来越广,并研制了大量新型盾构;我国于1957年北京下水道工程中首次出现2.6m小盾构;上海市延安东路过江道路隧道使用11.0m直径的大盾构;2010年开通的南京长江隧道,左右线盾构隧道的总长度为6042米,开挖直径14.96m,采用泥水平衡盾构机;上海长江隧道,2000年通车,隧道全长8.95公里,盾构一次性掘进距离长达7.5公里,盾构直径达15.43米。三、盾构隧道的历史及发展盾构机作为一种安全、快速的隧道掘进设备,归纳起来可以说经历了四个发展阶段:以布鲁诺尔(1818年)盾构为代表的初期盾构;以机械式、气压式、网格式盾构代表的第二代盾构;以闭胸式(土压式、泥水式)盾构为代表的第三代盾构;以异形化、多功能、综合化为各自特色的第四代盾构。盾构技术的发展1.按断面形状分类单圆盾构;复圆盾构(双圆和三圆);非圆盾构(椭圆形盾构、矩形、马蹄形、半圆形),也称异形盾构。四、盾构机分类双圆和多圆盾构四、盾构机分类异型盾构四、盾构机分类多联盾构四、盾构机分类子母盾构四、盾构机分类转向盾构四、盾构机分类2.按盾构机的尺寸大小分类按盾构机的尺寸大小,盾构机可分为超小型、小型、中型、大型、特大型、超特大型。超小型盾构系指D(直径)≤1m的盾构,小型盾构系指1m<D≤3.5m的盾构,中型盾构系指3.5m<D≤6m的盾构,大型盾构系指6m<D≤14m的盾构,特大型盾构系指14m<D≤17m的盾构,超特大型盾构系指D>17m的盾构四、盾构机的分类16四、盾构机的分类盾构机敞开式封闭式土压平衡式泥水平衡式纯土压平衡式加泥型土压平衡式(泡沫、膨润土等3.按掘削面的挡土形式分类TBM和盾构机的具体区别?TBM分敞开式、单护盾式、双护盾式。TBM和盾构机的具体区别?1.适用的工程不一样,TBM用于硬岩,盾构机用于土层的挖掘。2.两者的掘进,平衡,支护系统都不一样。3.TBM比盾构技术更先进,更复杂。其实TBM和盾构除了这些本质的差别外,笼统的来说,都是一样,都是隧道全断面掘进。只是不同的工作环境应用不同的机械构造罢了。盾构机选型主要是确定盾构类型、外形尺寸、驱动形式、铰接方式、推力、扭矩、刀盘、刀具配置、开口率、密封方式、同步注浆配置、螺旋机功率等等。五、盾构机的选型20五、盾构机的选型隧道地质情况、工程要求、环境保护要求、经济比较、地面施工场地大小等因素是盾构选型的基本依据。根据施工要求及地质条件作好盾构选型工作21五、盾构机的选型加泡沫后透水性透水性––10––1––10-1––10-2––10-3––10-4...
