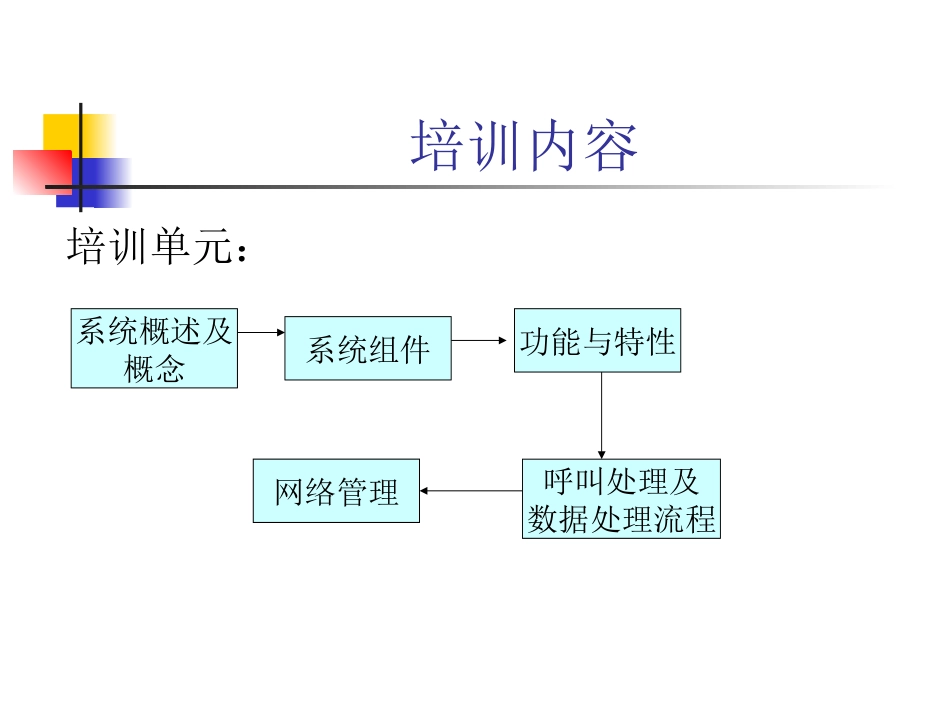

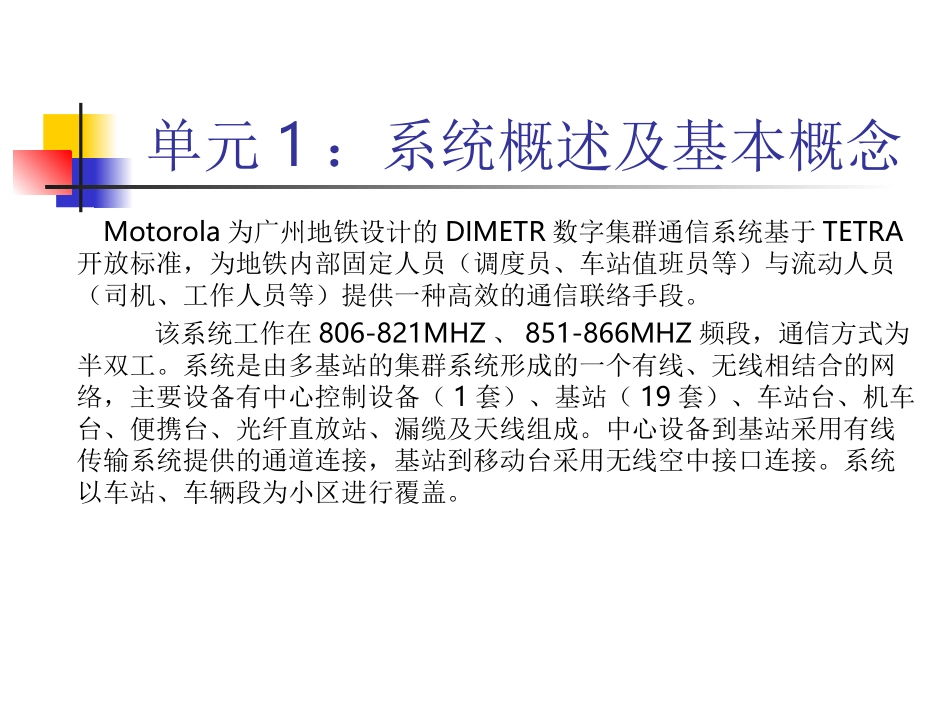

无线系统主站培训DIMETRAIP5.1张君培训内容培训单元：系统概述及概念功能与特性系统组件呼叫处理及数据处理流程网络管理单元1：系统概述及基本概念Motorola为广州地铁设计的DIMETR数字集群通信系统基于TETRA开放标准，为地铁内部固定人员（调度员、车站值班员等）与流动人员（司机、工作人员等）提供一种高效的通信联络手段。该系统工作在806-821MHZ、851-866MHZ频段，通信方式为半双工。系统是由多基站的集群系统形成的一个有线、无线相结合的网络，主要设备有中心控制设备（1套）、基站（19套）、车站台、机车台、便携台、光纤直放站、漏缆及天线组成。中心设备到基站采用有线传输系统提供的通道连接，基站到移动台采用无线空中接口连接。系统以车站、车辆段为小区进行覆盖。基础无线通信系统（系统概述）简单无线通信发射机接收机天线天线扬声器麦克风什么是集群通信系统集群通信系统是专用调度通信系统。集群是由英文Trunking译来的，Trunk本意为中继，在无线通信中，它的含义为：系统所具有的全部可用信道都可为系统的全体用户公用。既系统内任一用户想和另一用户通话，只要有空闲信道，他就可在中心控制台的控制下，利用空闲信道通话。所以，集群通信系统是多个用户共用一组无线信道，并动态的使用这些信道的专用移动通信系统，主要用于指挥调度通信。常规移动通信集群移动通信DIMETRA是什么？DIMETRA是DigitalMotorolaEnhancedTrunkedRadio（摩托罗拉增强型数字集群通信系统）的缩写。这是摩托罗拉研制的符合TETRA标准的数字集群通信系统。TETRA是什么？TETRA（TErrestrialTrunkedRadio，或地面集群无线通信）标准是由欧洲电信标准化协会（ETSI）开发的一种无线通信标准。专用无线通信的开放式标准规定了无线通信服务和接口用户包括公共安全、公用事业和政府机构25kHz的频率间隔π/4-差分正交相移键控（DQPSK）调制时分多址（TDMA），每载波4个时隙DIMETRA系统涉及技术Dimetra无线通信系统采用以下技术：1TDMA（时分多址）每个EBTS基站能够同时在4个时隙中发送连续业务流2ACELP（代数码激励线性预测）语音压缩编码3π/4-差分正交相移键控（DQPSK）调制技术4IP技术通信类型半双工DIMETRA系统结构单区域EBTSEBTSEBTSEBTS主站DIMETRA系统结构（续）基站EBTS移动台DIMETRA系统功能特点TETRA数字集群通信系统可在同一技术平台上提供指挥调度、数据传输和电话服务，它不仅提供多群组的调度功能，而且还可以提供短数据信息服务、分组数据服务以及数字化的全双工移动电话服务。TETRA数字集群系统还支持功能强大的移动台脱网直通DMO方式、单站集群模式，可实现鉴权、空中接口加密和端对端加密。单元2：系统组件本单元主要介绍系统组成部分及简要功能传输设备局域网交换机核心路由器网关路由器局域网交换机两台相互连接的HPPro-curve交换机提供面向服务器、客户机和主站路由器的接口向网络管理系统回传SNMP自陷消息24口交换机，可支持10/100Base-T局域网核心路由器（汇集点（RP））在移动交换中心和远程站点之间传送业务，每个路由器可支持250个信道处理多播为远程站点提供E1链路由路由器管理器管理移动交换局安装1、2、3或4台非冗余配置的核心路由器网关路由器负责以下设备的业务路由：-域控制器-摩托罗拉GoldElite网关-电话互连网关-语音交换机（AEB）-数据网关可支持两台网关路由器它们将点到多点业务与其所服务的各种主机隔离开来由路由器管理器管理呼叫处理设备区域控制器ZC(ZONECONTROLLER)提供全区集群控制管理本区域资源包含HLR/VLR数据库向ATR提供呼叫处理原始信息冗余区域控制平台自动切换ZC控制呼叫处理和资源分配;进行移动性管理和诊断；将其它设备与交换中心通过网络互联。调度设备摩托罗拉GoldElite网关（MGEG）语音交换机（AEB）中央电子柜（CEB）调度台接口单元（CIE）摩托罗拉GoldElite网关（MGEG）IP网络与电路交换网络之间的网关负责局域网交换机和AEB之间的语音业务路由ACELP和PCM编码转换由ZC控制语音交换机（AEB）公网和调度台之间的语音交换机从ZC接收语音路由指令连...
