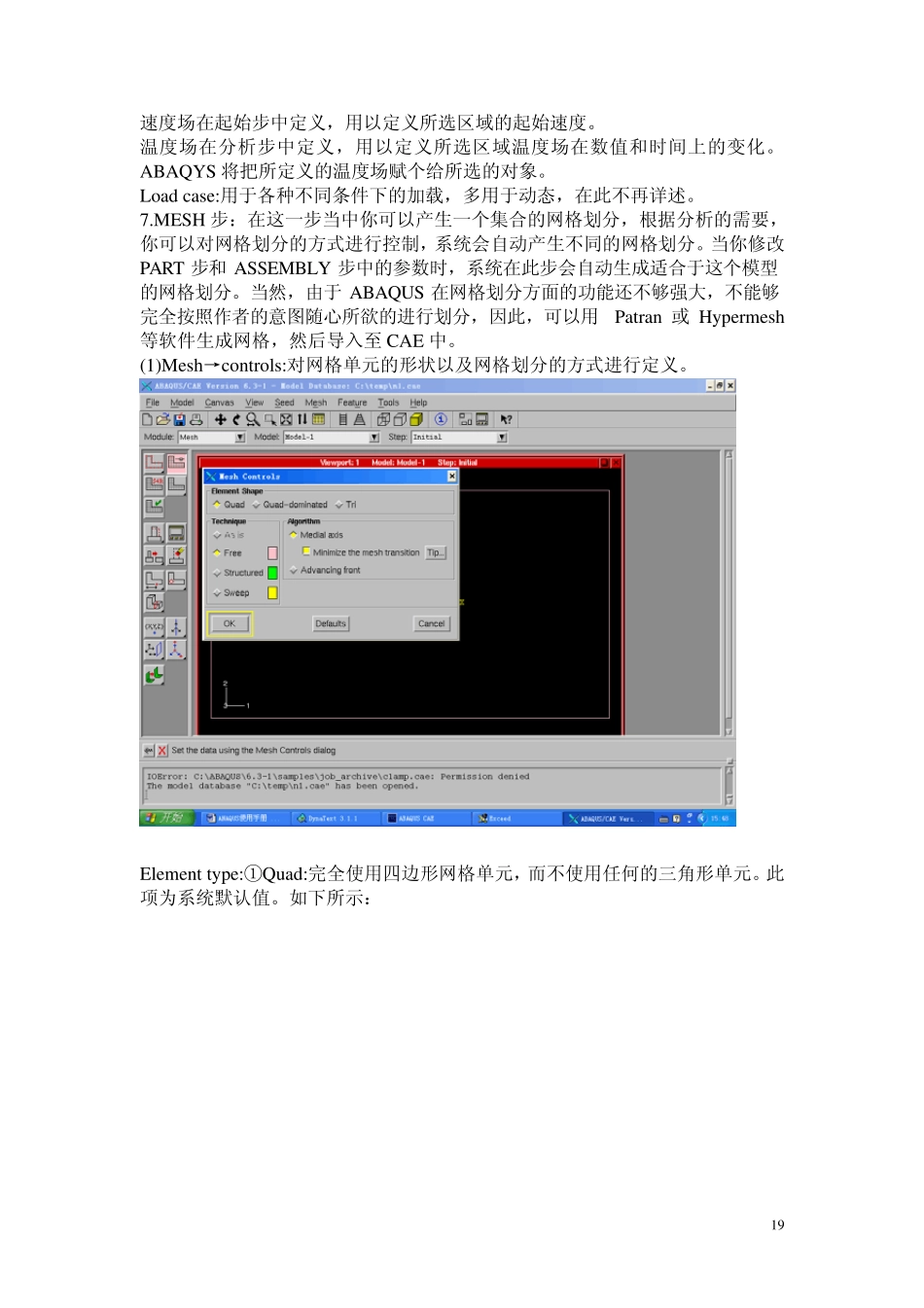

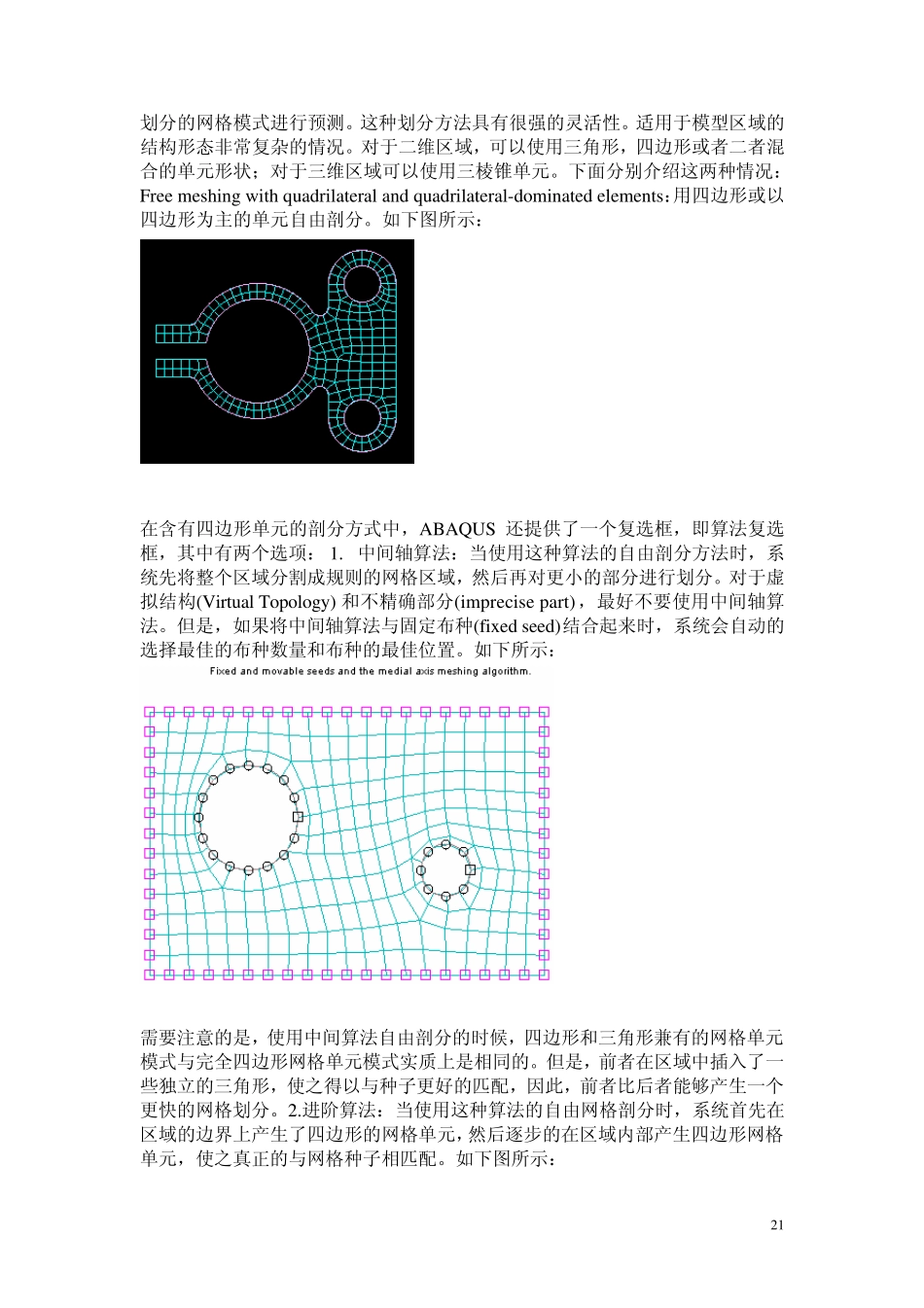

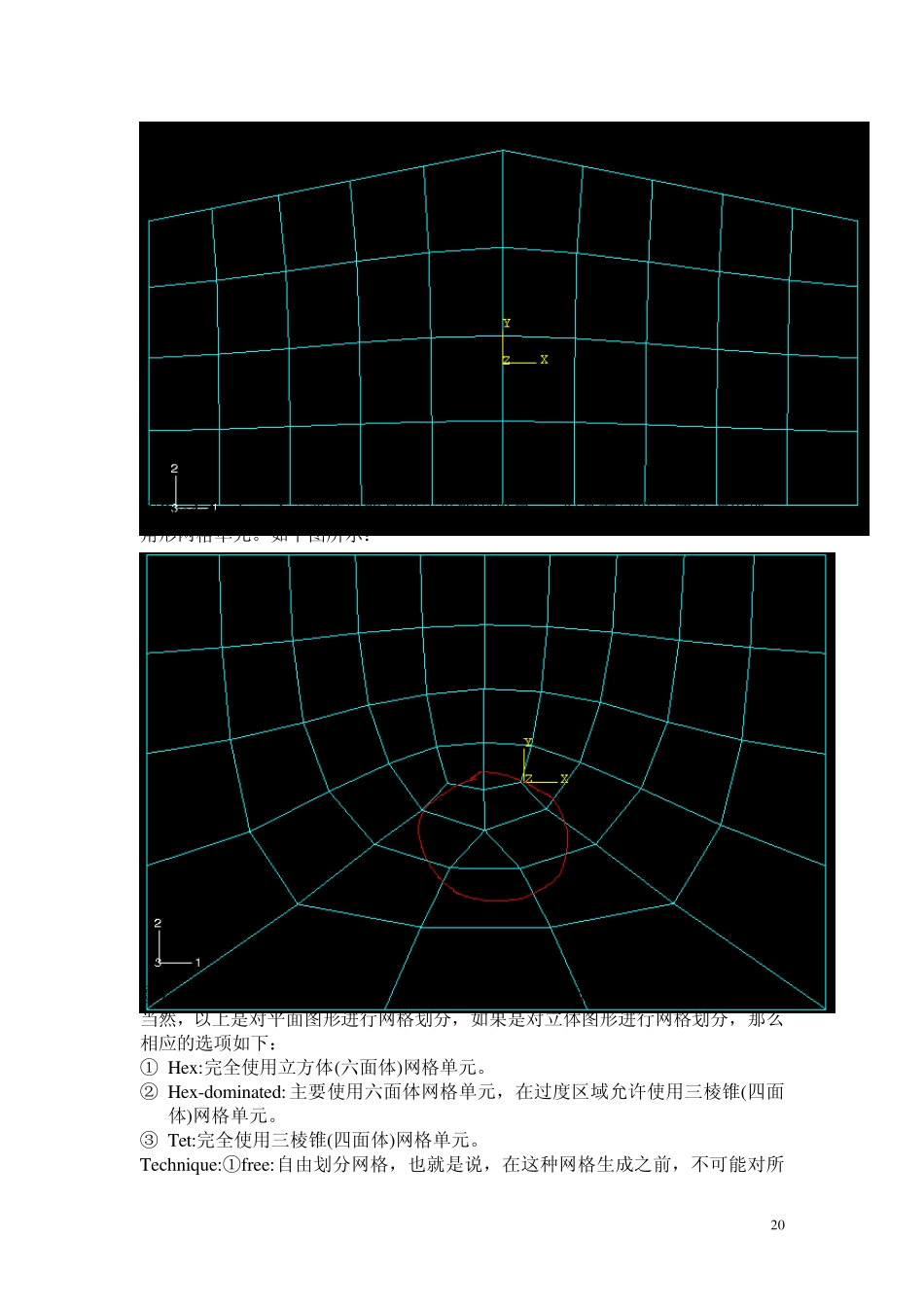

速度场在起始步中定义，用以定义所选区域的起始速度。 温度场在分析步中定义，用以定义所选区域温度场在数值和时间上的变化。ABAQYS 将把所定义的温度场赋个给所选的对象。 Load case:用于各种不同条件下的加载，多用于动态，在此不再详述。 7.MESH 步：在这一步当中你可以产生一个集合的网格划分，根据分析的需要，你可以对网格划分的方式进行控制，系统会自动产生不同的网格划分。当你修改PART 步和ASSEMBLY 步中的参数时，系统在此步会自动生成适合于这个模型的网格划分。当然，由于ABAQUS 在网格划分方面的功能还不够强大，不能够完全按照作者的意图随心所欲的进行划分，因此，可以用Patran 或Hy permesh等软件生成网格，然后导入至CAE 中。 (1)Mesh→controls:对网格单元的形状以及网格划分的方式进行定义。 Element ty pe:①Qu ad:完全使用四边形网格单元，而不使用任何的三角形单元。此项为系统默认值。如下所示： 19 ②Qu ad-dominated:主要使用的是四边形的网格单元，但是在过度区域允许出现三角形网格单元。如下图所示： ③Tri:完全使用三角形网格单元，而没有四边形单元。不再举例了。 当然，以上是对平面图形进行网格划分，如果是对立体图形进行网格划分，那么相应的选项如下： ① Hex :完全使用立方体(六面体)网格单元。 ② Hex -dominated: 主要使用六面体网格单元，在过度区域允许使用三棱锥(四面体)网格单元。 ③ Tet:完全使用三棱锥(四面体)网格单元。 Techniqu e:①free:自由划分网格，也就是说，在这种网格生成之前，不可能对所 20划分的网格模式进行预测。这种划分方法具有很强的灵活性。适用于模型区域的结构形态非常复杂的情况。对于二维区域，可以使用三角形，四边形或者二者混合的单元形状；对于三维区域可以使用三棱锥单元。下面分别介绍这两种情况： Free meshing with quadrilateral and quadrilateral-dominated elements：用四边形或以四边形为主的单元自由剖分。如下图所示： 在含有四边形单元的剖分方式中，ABAQUS 还提供了一个复选框，即算法复选框，其中有两个选项： 1. 中间轴算法：当使用这种算法的自由剖分方法时，系统先将整个区域分割成规则的网格区域，然后再对更小的部分进行划分。对于虚拟结构(Virtual Topology) 和不精确部分(imprecise part)，最好不要使用中间轴算法。但是，如果将中间轴算法与固定布种(fixed seed)结合起来时，系统会自动的选择最...
