ABAQUS钢框架结构抗震仿真分析VIP专享

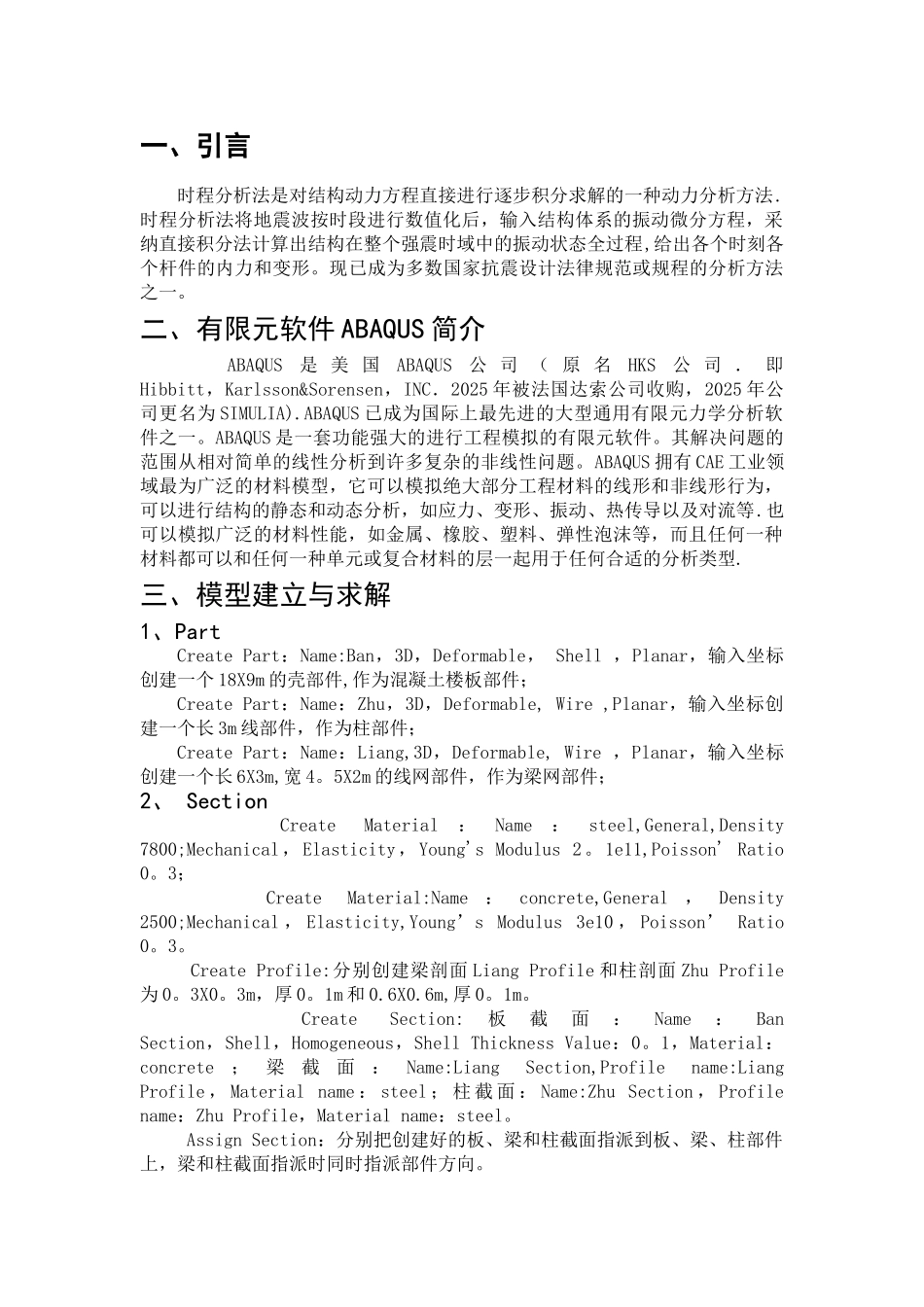

一、引言时程分析法是对结构动力方程直接进行逐步积分求解的一种动力分析方法.时程分析法将地震波按时段进行数值化后，输入结构体系的振动微分方程，采纳直接积分法计算出结构在整个强震时域中的振动状态全过程,给出各个时刻各个杆件的内力和变形。现已成为多数国家抗震设计法律规范或规程的分析方法之一。二、有限元软件 ABAQUS 简介 ABAQUS是 美 国ABAQUS公 司 （ 原 名HKS公 司 ． 即Hibbitt，Karlsson&Sorensen，INC．2025 年被法国达索公司收购，2025 年公司更名为 SIMULIA).ABAQUS 已成为国际上最先进的大型通用有限元力学分析软件之一。ABAQUS 是一套功能强大的进行工程模拟的有限元软件。其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。ABAQUS 拥有 CAE 工业领域最为广泛的材料模型，它可以模拟绝大部分工程材料的线形和非线形行为，可以进行结构的静态和动态分析，如应力、变形、振动、热传导以及对流等.也可以模拟广泛的材料性能，如金属、橡胶、塑料、弹性泡沫等，而且任何一种材料都可以和任何一种单元或复合材料的层一起用于任何合适的分析类型.三、模型建立与求解1、PartCreate Part：Name:Ban，3D，Deformable， Shell ，Planar，输入坐标创建一个 18X9m 的壳部件,作为混凝土楼板部件；Create Part：Name：Zhu，3D，Deformable, Wire ,Planar，输入坐标创建一个长 3m 线部件，作为柱部件；Create Part：Name：Liang,3D，Deformable, Wire ，Planar，输入坐标创建一个长 6X3m,宽 4。5X2m 的线网部件，作为梁网部件；2、 Section Create Material：Name：steel,General,Density 7800;Mechanical，Elasticity，Young's Modulus 2。1e11,Poisson' Ratio 0。3； Create Material:Name：concrete,General，Density 2500;Mechanical ， Elasticity,Young’s Modulus 3e10 ， Poisson’ Ratio 0。3。 Create Profile:分别创建梁剖面 Liang Profile 和柱剖面 Zhu Profile为 0。3X0。3m，厚 0。1m 和 0.6X0.6m,厚 0。1m。 Create Section:板截面：Name：Ban Section，Shell，Homogeneous，Shell Thickness Value：0。1，Material：concrete；梁截面：Name:Liang Section,Profile name:Liang Profile ， Material name ： steel ； 柱 截 面 ： Name:Zhu Section ， Profile name：Zhu Profile，Material name：steel。 Assign...
