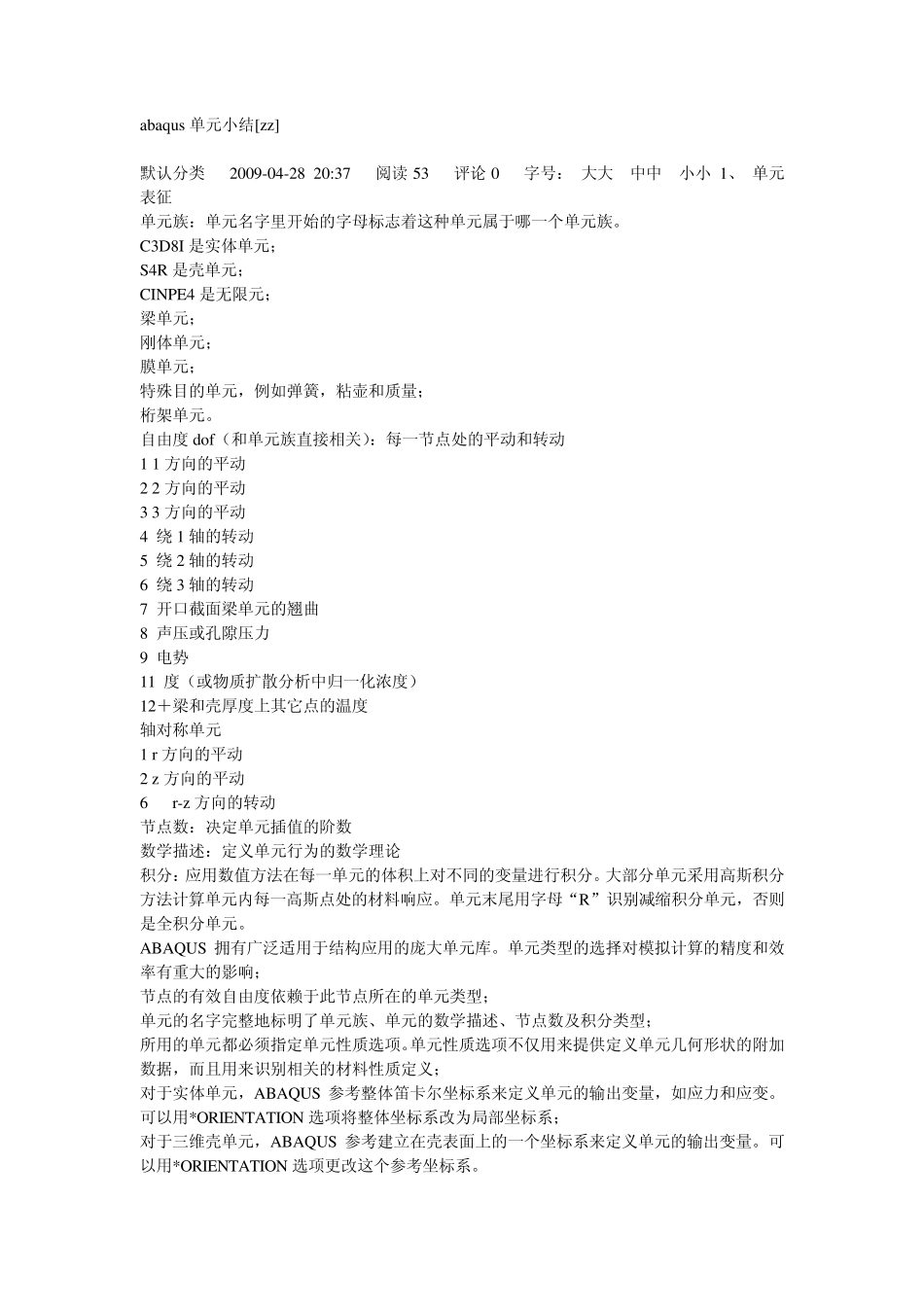

abaqus 单元小结[zz] 默认分类 2009-04-28 20:37 阅读 53 评论 0 字号： 大大 中中 小小 1、 单元表征 单元族：单元名字里开始的字母标志着这种单元属于哪一个单元族。 C3D8I 是实体单元； S4R 是壳单元； CINPE4 是无限元； 梁单元； 刚体单元； 膜单元； 特殊目的单元，例如弹簧，粘壶和质量； 桁架单元。 自由度 dof（和单元族直接相关）：每一节点处的平动和转动 1 1 方向的平动 2 2 方向的平动 3 3 方向的平动 4 绕 1 轴的转动 5 绕 2 轴的转动 6 绕 3 轴的转动 7 开口截面梁单元的翘曲 8 声压或孔隙压力 9 电势 11 度（或物质扩散分析中归一化浓度） 12＋梁和壳厚度上其它点的温度 轴对称单元 1 r 方向的平动 2 z 方向的平动 6 r-z 方向的转动 节点数：决定单元插值的阶数 数学描述：定义单元行为的数学理论 积分：应用数值方法在每一单元的体积上对不同的变量进行积分。大部分单元采用高斯积分方法计算单元内每一高斯点处的材料响应。单元末尾用字母“R”识别减缩积分单元，否则是全积分单元。 ABAQUS 拥有广泛适用于结构应用的庞大单元库。单元类型的选择对模拟计算的精度和效率有重大的影响； 节点的有效自由度依赖于此节点所在的单元类型； 单元的名字完整地标明了单元族、单元的数学描述、节点数及积分类型； 所用的单元都必须指定单元性质选项。单元性质选项不仅用来提供定义单元几何形状的附加数据，而且用来识别相关的材料性质定义； 对于实体单元，ABAQUS 参考整体笛卡尔坐标系来定义单元的输出变量，如应力和应变。可以用*ORIENTATION 选项将整体坐标系改为局部坐标系； 对于三维壳单元，ABAQUS 参考建立在壳表面上的一个坐标系来定义单元的输出变量。可以用*ORIENTATION 选项更改这个参考坐标系。 2．实体单元(C) 实体单元可在其任何表面与其他单元连接起来。 C3D:三维单元 CAX :无扭曲轴对称单元，模拟 3600 的环，用于分析受轴对称载荷作用，具有轴对称几何形状的结构； CPE:平面应变单元，假定离面应变ε 33 为零，用力模拟厚结构； CPS:平面应力单元，假定离面应力σ 33 为零，用力模拟薄结构； 广义平面应变单元包括附加的推广：离面应变可以随着模型平面内的位置线性变化。这种数学描述特别适合于厚截面的热应力分析。 可以扭曲的轴对称单元：用来模拟初始时为轴对称的几何形状，且能沿对称轴发生扭曲。这些单元对于模...
