ABAQUS输出实体单元某一截面的弯矩

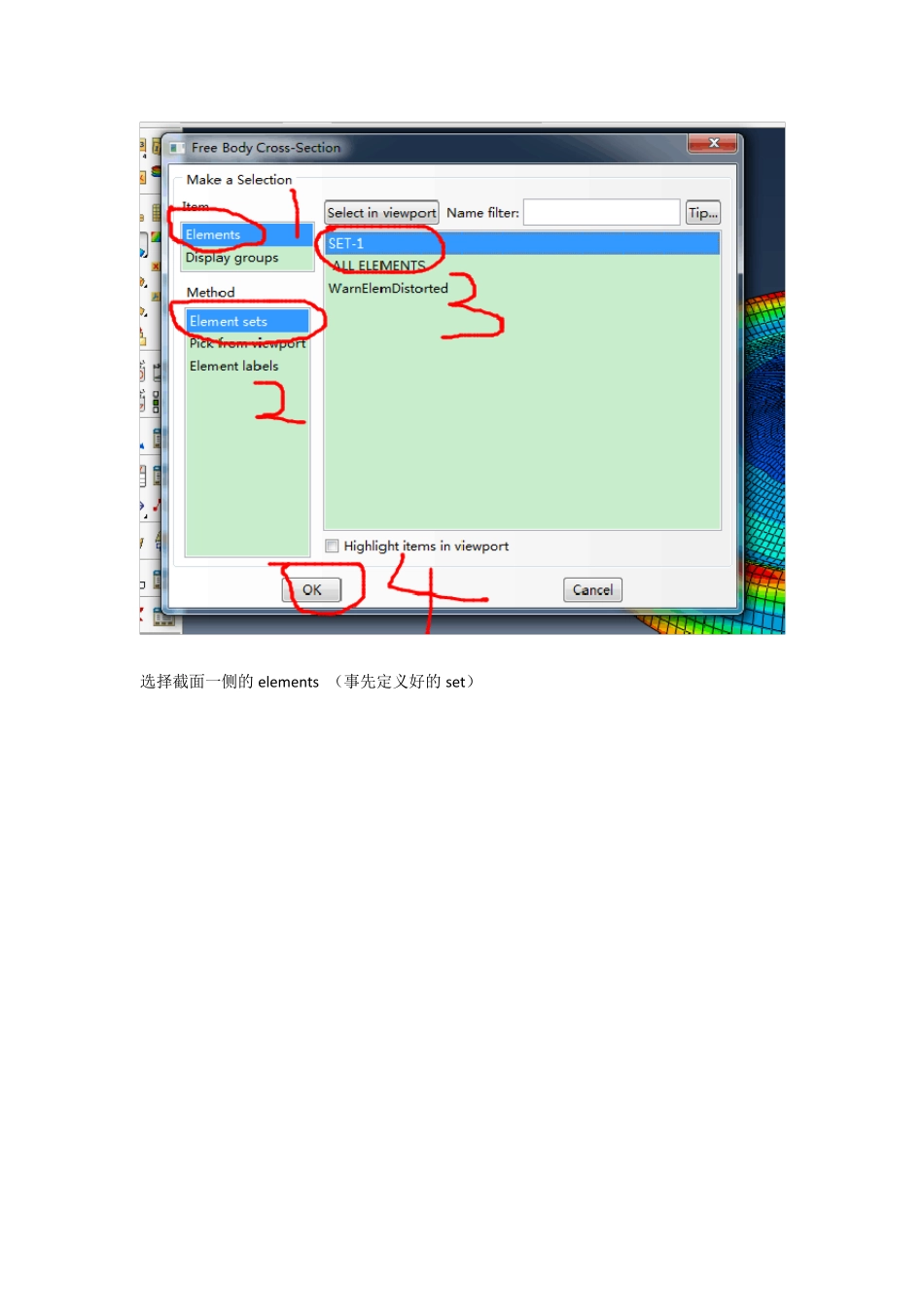

例子：梁长度为1500m m，均布荷载150N/mm,简支梁，输出梁中间截面弯矩 步骤： 定义输出 网格划分好之后，把需要输出弯矩的那个截面上所有的单元（element，就是一个个小方格）定义成一个SET 方便以后选择： Tools---set---Creat 再定义一个set，这个set 包括这个截面上所有节点 定义完之后，然后最后算完之后： 选择截面一侧的 elements （事先定义好的 set） 为了方便查看有没有选错，可以把上面的HIGHLIGHT 勾上，图中就会高亮显示了，方便看有没有选错。 然后就会出现： 其中双箭头的是弯矩，单箭头是剪力（经手算，这个结果很正确！！！！） 然后上面那个是这个面的主弯矩（个方向弯矩合力），看每个方向的弯矩，可以这样： 然后就有各个方向的弯矩了 双箭头的就是弯矩，单箭头是各个方向剪力 然后找到最大的那个双箭头（弯矩）的数值，就是要求的了。
