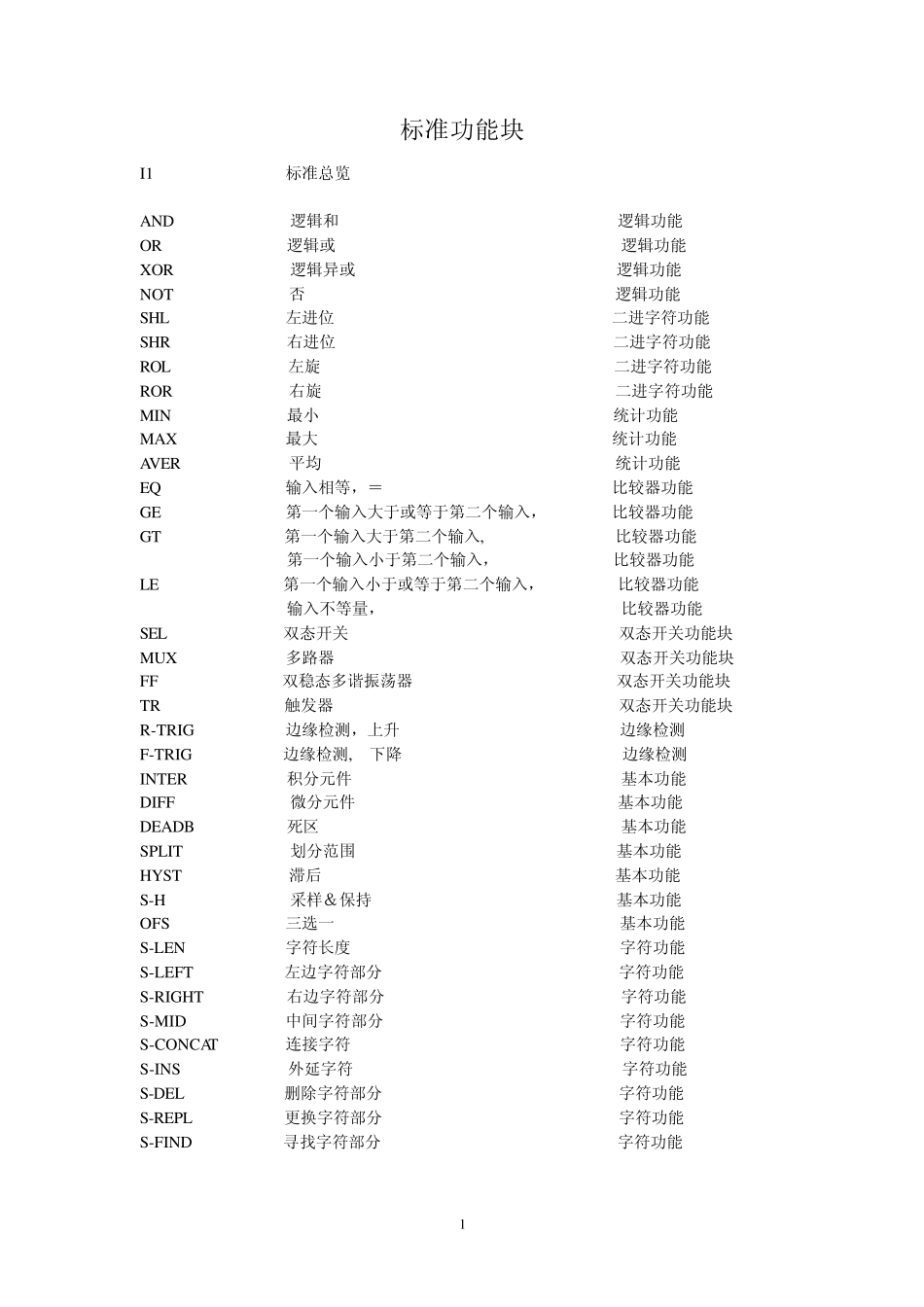

1 标准功能块 I1 标准总览 AND 逻辑和 逻辑功能 OR 逻辑或 逻辑功能 XOR 逻辑异或 逻辑功能 NOT 否 逻辑功能 SHL 左进位 二进字符功能 SHR 右进位 二进字符功能 ROL 左旋 二进字符功能 ROR 右旋 二进字符功能 MIN 最小 统计功能 MAX 最大 统计功能 AVER 平均 统计功能 EQ 输入相等，＝ 比较器功能 GE 第一个输入大于或等于第二个输入，>= 比较器功能 GT 第一个输入大于第二个输入, > 比较器功能 LT 第一个输入小于第二个输入，< 比较器功能 LE 第一个输入小于或等于第二个输入，<= 比较器功能 NE 输入不等量，< > 比较器功能 SEL 双态开关 双态开关功能块 MUX 多路器 双态开关功能块 FF 双稳态多谐振荡器 双态开关功能块 TR 触发器 双态开关功能块 R-TRIG 边缘检测，上升 边缘检测 F-TRIG 边缘检测, 下降 边缘检测 INTER 积分元件 基本功能 DIFF 微分元件 基本功能 DEADB 死区 基本功能 SPLIT 划分范围 基本功能 HYST 滞后 基本功能 S-H 采样＆保持 基本功能 OFS 三选一 基本功能 S-LEN 字符长度 字符功能 S-LEFT 左边字符部分 字符功能 S-RIGHT 右边字符部分 字符功能 S-MID 中间字符部分 字符功能 S-CONCAT 连接字符 字符功能 S-INS 外延字符 字符功能 S-DEL 删除字符部分 字符功能 S-REPL 更换字符部分 字符功能 S-FIND 寻找字符部分 字符功能 2 I2 标准／逻辑功能 I2.1 逻辑和，AND （图见I6）功能 此功能完成一位一位地AND 输入互联以及传送结果到输出。 数据类型BOOL 和DWORD 允许当作输入和输出。 输入和输出数据类型可通过菜单选项 Edit→Change data ty pe来进行设置。 最大输入为 10。 显示 操作员介入 参数 无 无 无 I2.2 逻辑或，OR （图见I-6） 功能 此功能完成一位一位地OR 输入互联以及传送结果到输出。 数据类型BOOL 和DWORD 允许当作输入和输出。 输入和输出数据类型可通过菜单选项 Edit→Change data ty pe来进行设置。 最大输入为 10。 显示 操作员介入 参数 无 无 无 I2.3 逻辑异或,XOR （图见I-7） 功能 此功能完成一位一位地异或输入互联以及传送结果到输出。 数据类型BOOL 和DWORD 允许当作输入和输出。 输入和输出数据类型可通过菜单选项 Edit→Change data ty pe来进行设置。 最大输入为 10。 显示 操作员介入 参数 无...
