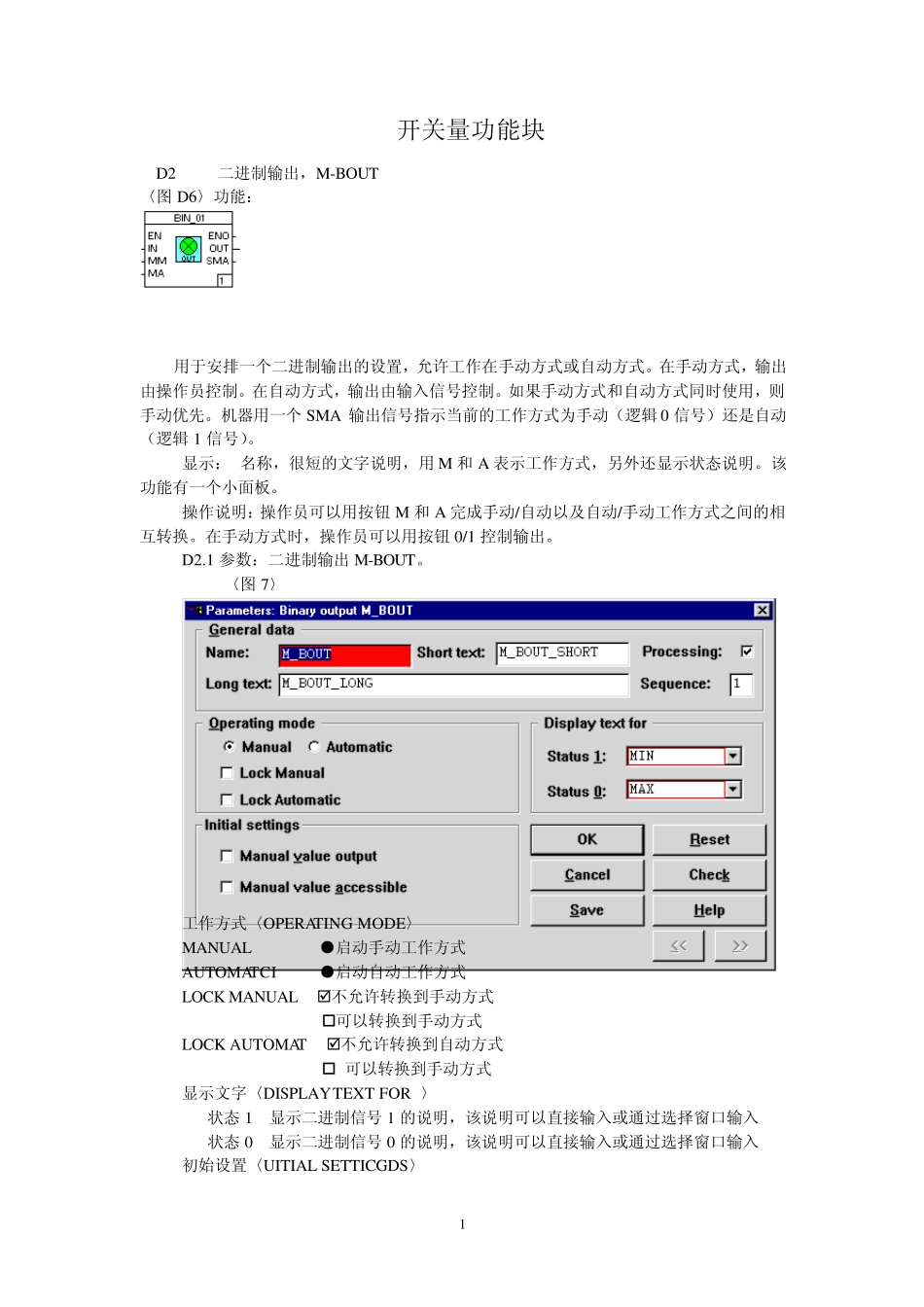

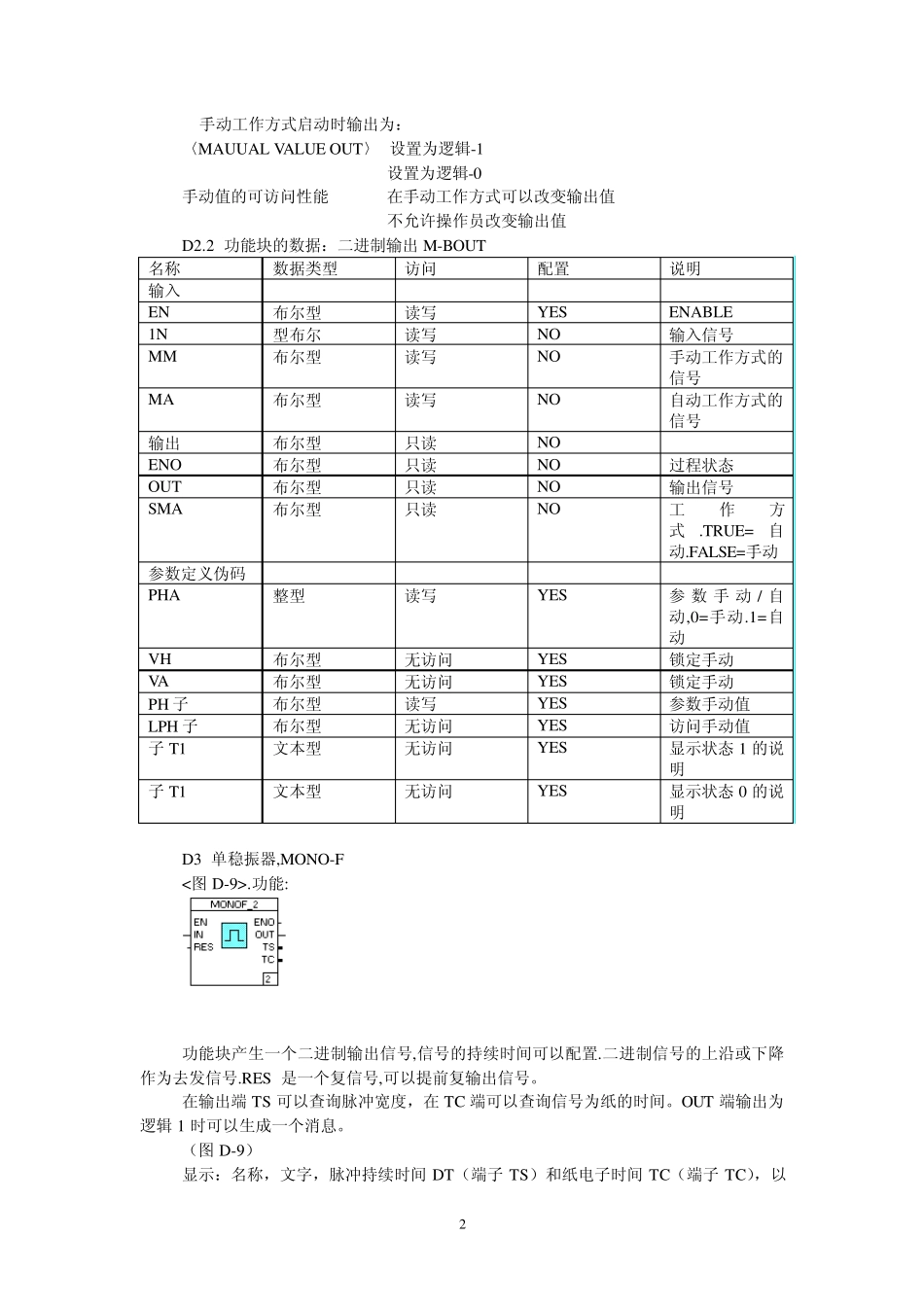

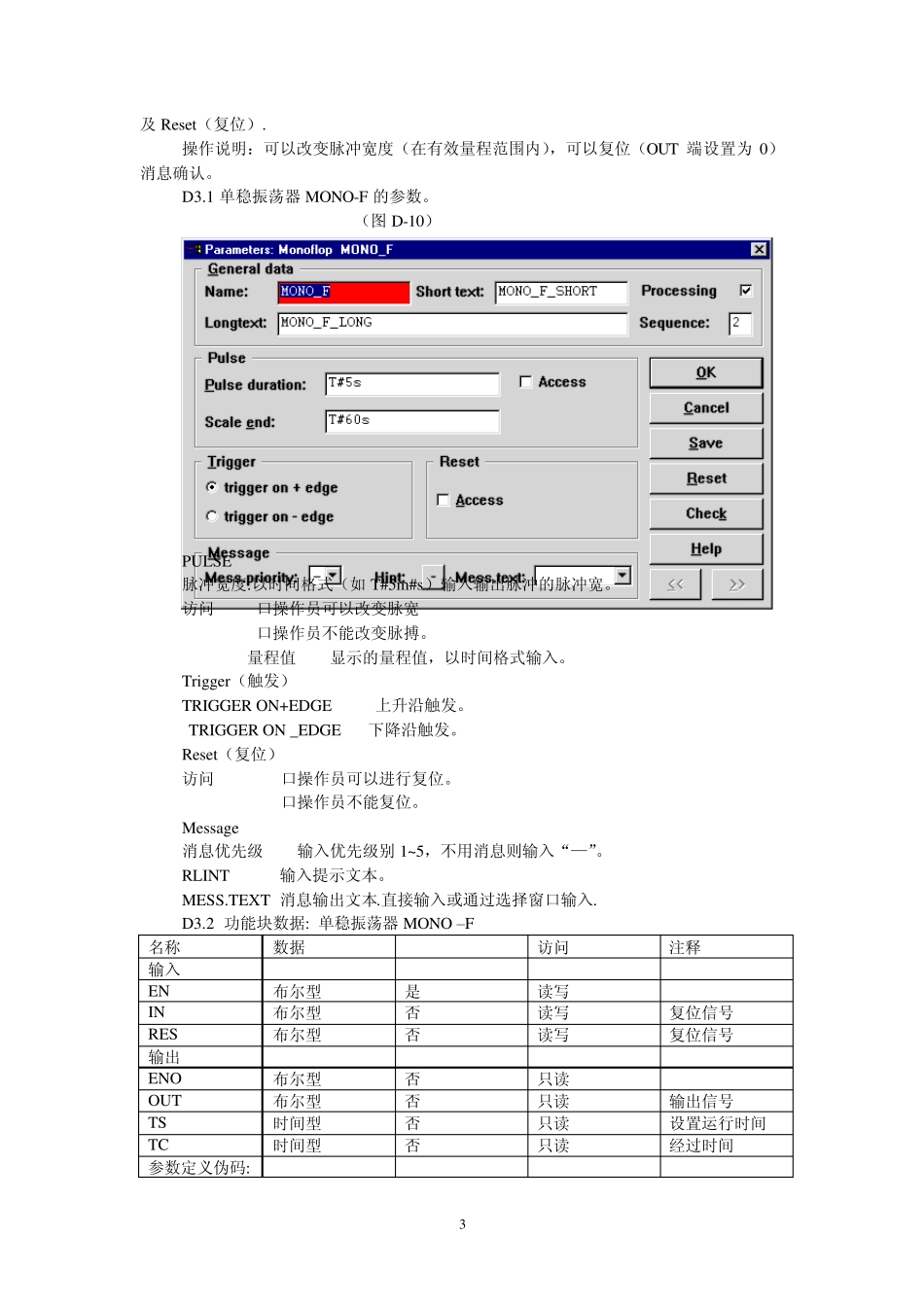

1 开关量功能块 D2 二进制输出，M-BOUT 〈图D6〉功能： 用于安排一个二进制输出的设置，允许工作在手动方式或自动方式。在手动方式，输出由操作员控制。在自动方式，输出由输入信号控制。如果手动方式和自动方式同时使用，则手动优先。机器用一个SMA 输出信号指示当前的工作方式为手动（逻辑0 信号）还是自动（逻辑1 信号）。 显示： 名称，很短的文字说明，用M 和A 表示工作方式，另外还显示状态说明。该功能有一个小面板。 操作说明：操作员可以用按钮M 和A 完成手动/自动以及自动/手动工作方式之间的相互转换。在手动方式时，操作员可以用按钮0/1 控制输出。 D2.1 参数：二进制输出M-BOUT。 〈图7〉 工作方式〈OPERATING MODE〉 MANUAL ●启动手动工作方式 AUTOMATCI ●启动自动工作方式 LOCK MANUAL 不允许转换到手动方式 可以转换到手动方式 LOCK AUTOMAT 不允许转换到自动方式 可以转换到手动方式 显示文字〈DISPLAY TEXT FOR 〉 状态1 显示二进制信号1 的说明，该说明可以直接输入或通过选择窗口输入 状态0 显示二进制信号0 的说明，该说明可以直接输入或通过选择窗口输入 初始设置〈UITIAL SETTICGDS〉 2 手动工作方式启动时输出为： 〈MAUUAL VALUE OUT〉 设置为逻辑-1 设置为逻辑-0 手动值的可访问性能 在手动工作方式可以改变输出值 不允许操作员改变输出值 D2.2 功能块的数据：二进制输出M-BOUT 名称 数据类型 访问 配置 说明 输入 EN 布尔型 读写 YES ENABLE 1N 型布尔 读写 NO 输入信号 MM 布尔型 读写 NO 手动工作方式的信号 MA 布尔型 读写 NO 自动工作方式的信号 输出 布尔型 只读 NO ENO 布尔型 只读 NO 过程状态 OUT 布尔型 只读 NO 输出信号 SMA 布尔型 只读 NO 工作方式.TRUE=自动.FALSE=手动 参数定义伪码 PHA 整型 读写 YES 参数手动/ 自动,0=手动.1=自动 VH 布尔型 无访问 YES 锁定手动 VA 布尔型 无访问 YES 锁定手动 PH 子 布尔型 读写 YES 参数手动值 LPH 子 布尔型 无访问 YES 访问手动值 子T1 文本型 无访问 YES 显示状态1 的说明 子T1 文本型 无访问 YES 显示状态0 的说明 D3 单稳振器,MONO-F <图D-9>.功能: 功能块产生一个二进制输出信号,信号的持续时间可以配置.二进制信号的上沿或下降作为去发信号.RES 是一个复信号,可以提前复输出信号。 在...
