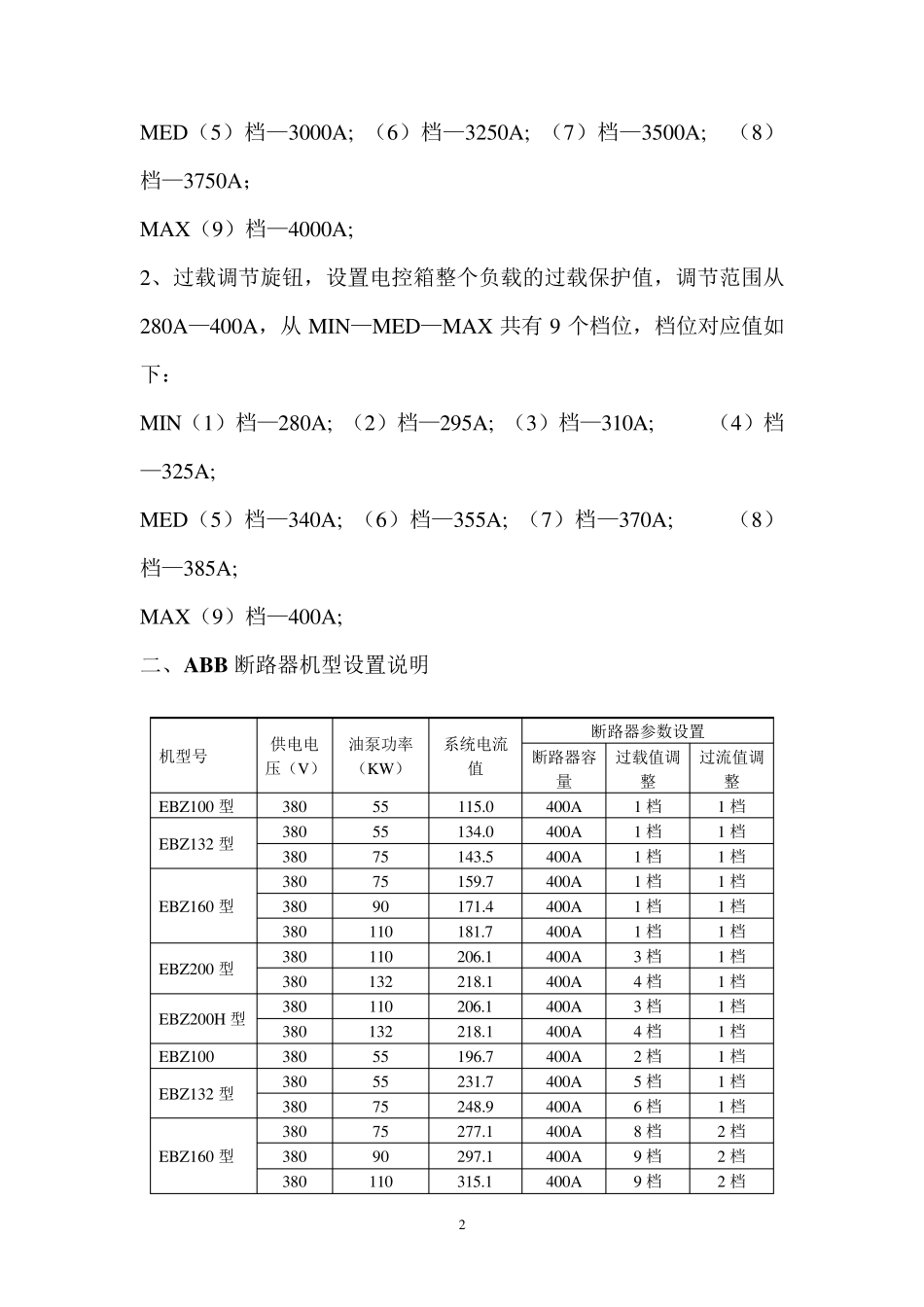

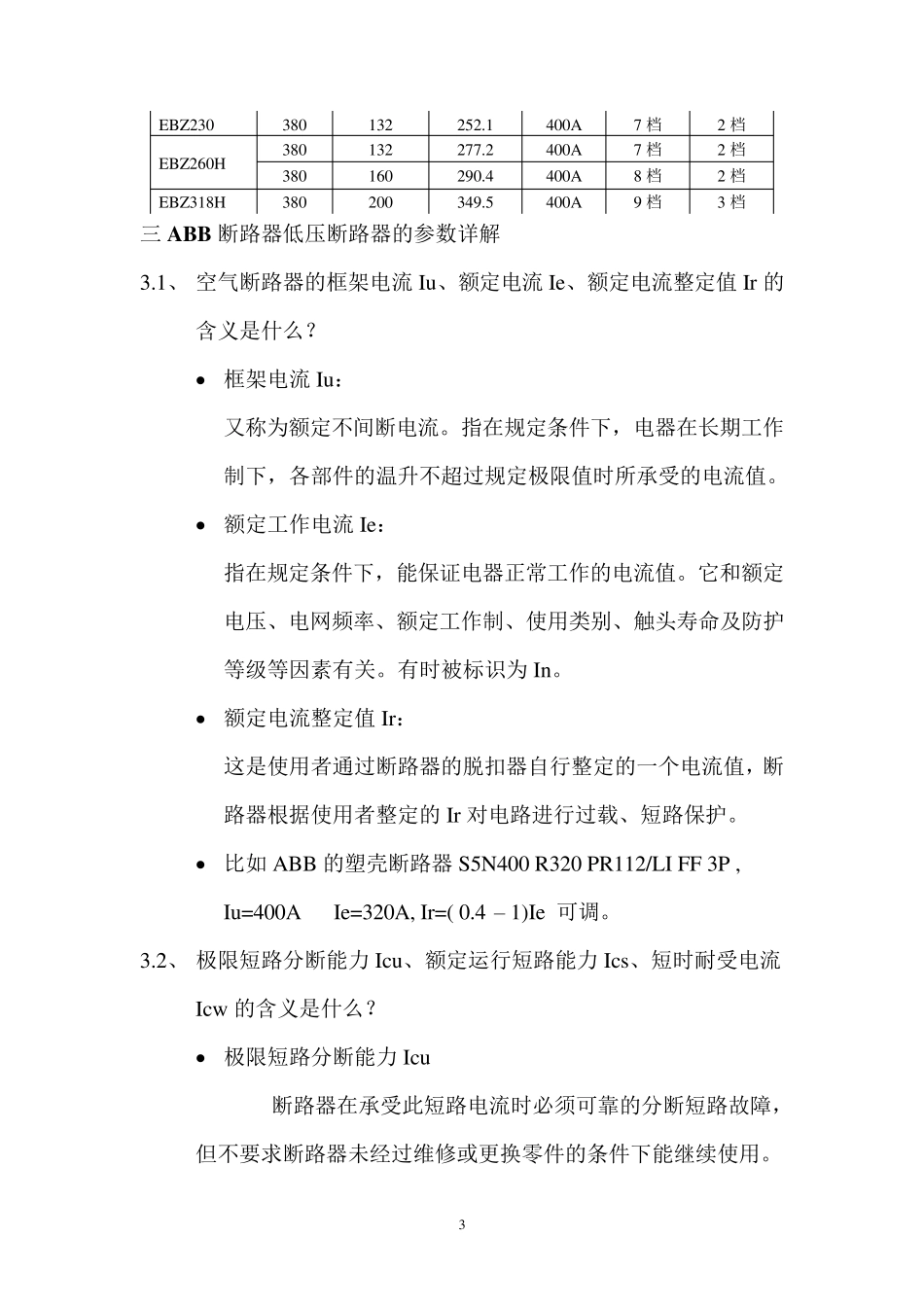

1 ABB 断路器参数调试讲义 电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下： 一、ABB 塑壳断路器过流、过载旋钮设置说明： 1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9 个档位，档位对应值如下： MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A; 过流调节旋钮 过载调节旋钮 2 MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A； MAX（9）档—4000A; 2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从 MIN—MED—MAX 共有 9 个档位，档位对应值如下： MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A; MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A; MAX（9）档—400A; 二、ABB 断路器机型设置说明 机型号 供电电压（V） 油泵功率（KW） 系统电流值 断路器参数设置 断路器容量 过载值调整 过流值调整 EBZ100 型 380 55 115.0 400A 1 档 1 档 EBZ132 型 380 55 134.0 400A 1 档 1 档 380 75 143.5 400A 1 档 1 档 EBZ160 型 380 75 159.7 400A 1 档 1 档 380 90 171.4 400A 1 档 1 档 380 110 181.7 400A 1 档 1 档 EBZ200 型 380 110 206.1 400A 3 档 1 档 380 132 218.1 400A 4 档 1 档 EBZ200H 型 380 110 206.1 400A 3 档 1 档 380 132 218.1 400A 4 档 1 档 EBZ100 380 55 196.7 400A 2 档 1 档 EBZ132 型 380 55 231.7 400A 5 档 1 档 380 75 248.9 400A 6 档 1 档 EBZ160 型 380 75 277.1 400A 8 档 2 档 380 90 297.1 400A 9 档 2 档 380 110 315.1 400A 9 档 2 档 3 EBZ230 380 132 252.1 400A 7 档 2 档 EBZ260H 380 132 277.2 400A 7 档 2 档 380 160 290.4 400A 8 档 2 档 EBZ318H 380 200 349.5 400A 9 档 3 档 三ABB 断路器低压断路器的参数详解 3.1、 空气断路器的框架电流 Iu、额定电流 Ie、额定电流整定值 Ir 的含义是什么？ • 框架电流 Iu： 又称为额定不间断电流。指在规定条件下，电器在长期工作制下，各部...
