ABB智能定位器TZIDC调试说明书(中文正式版)

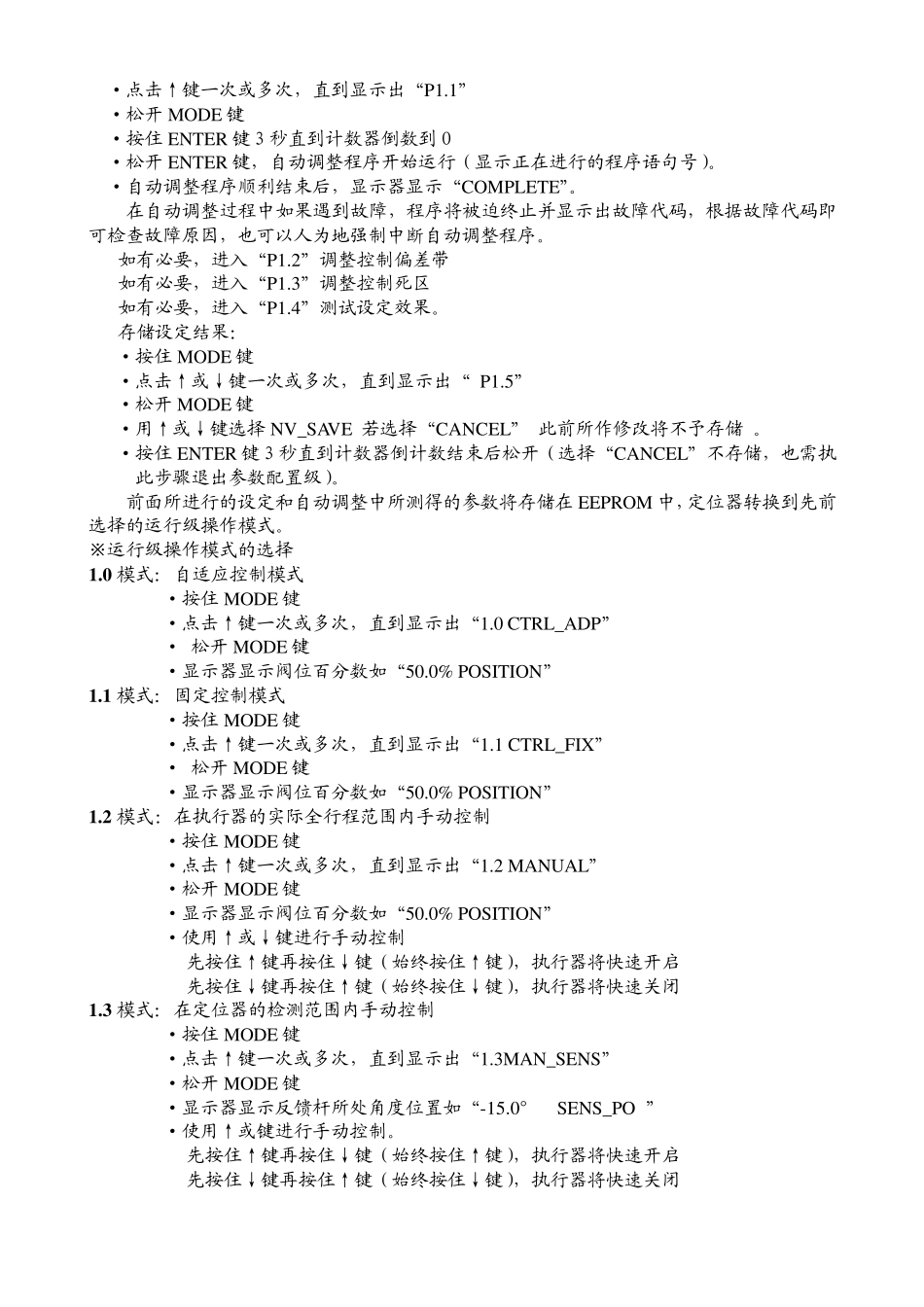

ABB T Z ID-C 智能定位器安装及操作说明书 ※气动连接 ·使用与定位器气源端口处标识的标准接口连接气源 ·连接定位器的输出与气动执行器的气缸 ※电气连接 根据下列接线端子图以及设计要求进行相应的配线（一般只需+11，-12，+31，-32） ＋11 －12 控制信号输入端子（DC4---20mA，负载电阻 Max.410 欧姆） ＋31 －32 位臵反馈输出端子（DC4---20mA，DCS+24V 供电） ＋41 －42 全关信号输出端子（光电耦合器输出） ＋51 －52 全开信号输出端子（光电耦合器输出） ＋81 －82 开关信号输入端子（光电耦合器输入） ＋83 －84 报警信号输出端子（光电耦合器输出） ＋41 －42 低位信号输出端子（干簧管接点输出，5---11VDC,<8mA） ＋51 －52 高位信号输出端子（干簧管接点输出，5---11VDC,<8mA） ※调试步骤 1. 接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为7BAR,但实际供气压力必须参考执行器所容许的最大气源压力）； 2. 接通 4---20mA 输入信号。（定位器的工作电源取自输入信号，由 DCS 二线制供电，端电压为 DC8.7V 左右，不能将DC24V 直接加至定位器，否则有可能损坏定位器电路）； 3. 检查位臵反馈杆的安装角度（如定位器与执行器整体供货，则由执行器供货商安装调试完 毕，只需作检查确认，该步并非必须）： ·按住MODE 键 ·同时点击↑或↓键，直到操作模式代码1.3 显示出来 ·松开 MODE 键。 ·使用↑或↓键操作，使执行器分别运行到两个终端位臵，记录两终端角度。 ·两个角度应符合下列推荐角度范围（最小角位移20 度；无需严格对称） 直行程（小角度）应用在－28°---＋28°之内。 角行程（大角度）应用在－57°---＋57°之内。 全行程角度应不小于 25° 4. 切换至参数配臵菜单 ·同时按下↑和↓键 ·点击ENTER 键，然后松开该键， ·计数器从３计数到０， ·松开↑和↓键 程序自动进入 P1.0 配臵菜单 5. 使用↑和↓键选择定位器运行形式为直行程或角行程。 角行程运行形式：角度变换大于-28°—+28°（56°）小于-57°—+57°（114°）。 直行程运行形式：角度变换小于-28°—+28°（56°）。 注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。 6. 启动自动调整程序（执行...
