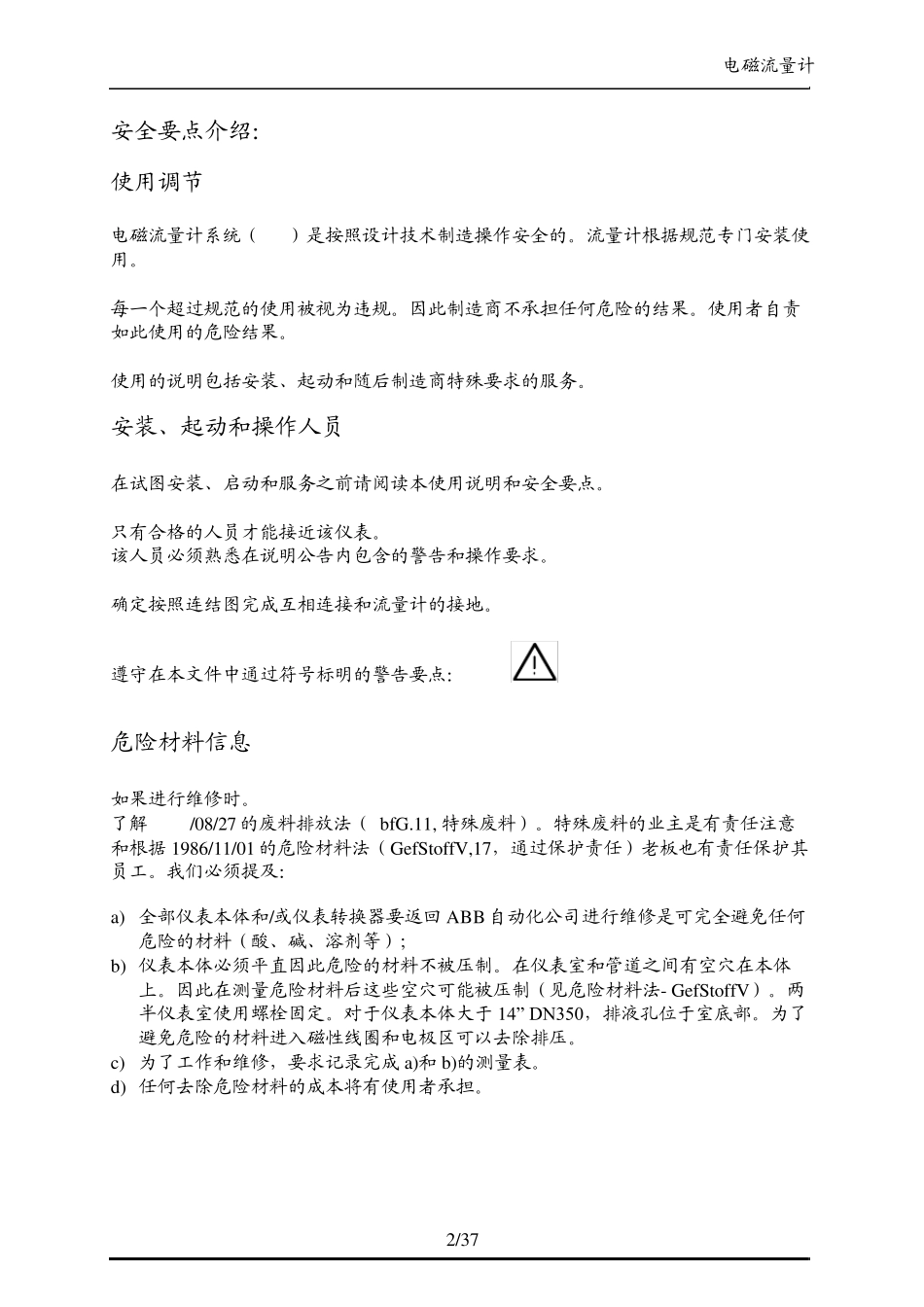

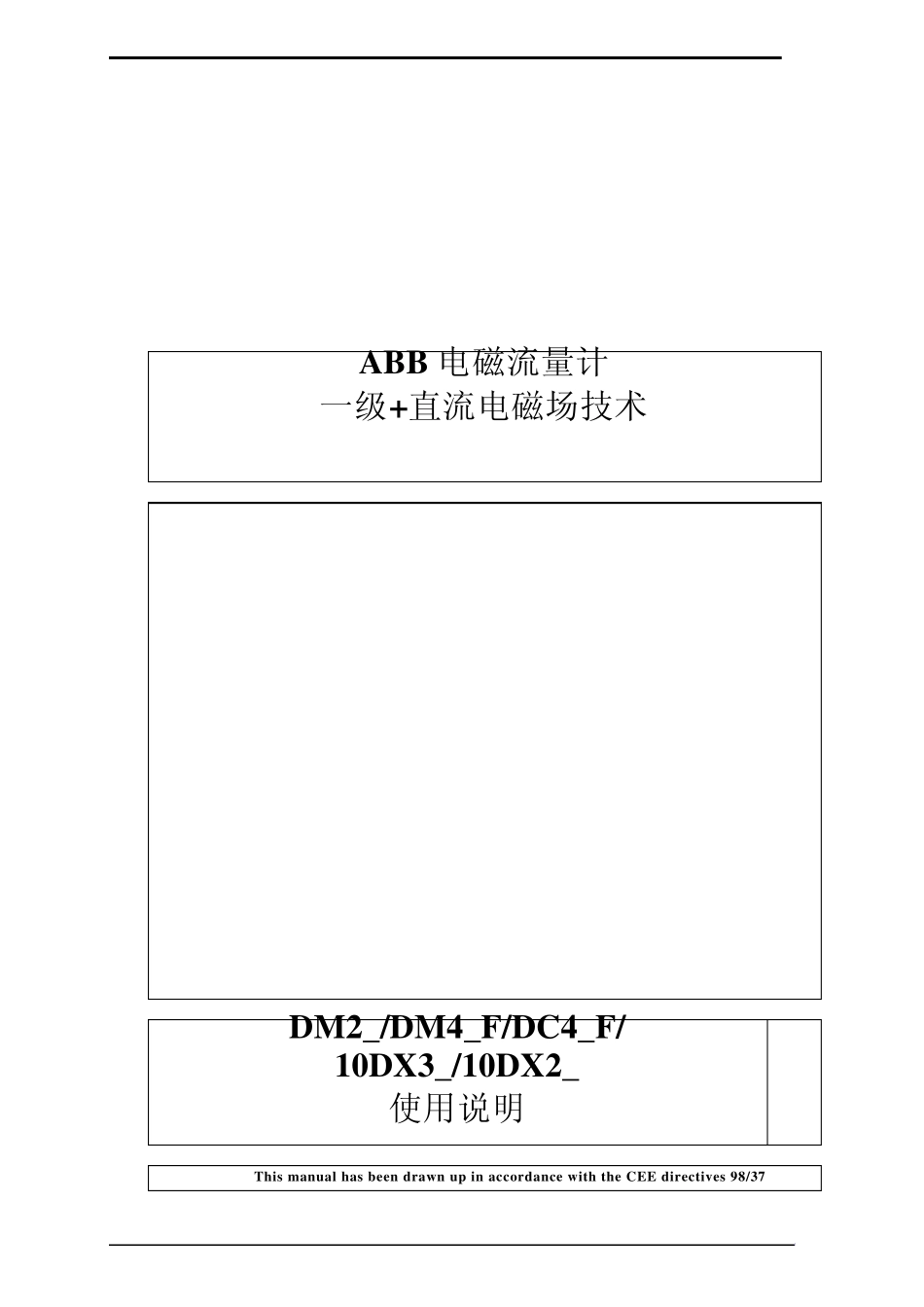

ABB 电磁流量计 一级+直流电磁场技术 DM2_/DM4_F/DC4_F/ 10DX3_/10DX2_ 使用说明 This manual has been draw n up in accordance w ith the CEE directives 98/37 电磁流量计 2/37 安全要点介绍： 使用调节 电磁流量计系统（EMF）是按照设计技术制造操作安全的。流量计根据规范专门安装使用。 每一个超过规范的使用被视为违规。因此制造商不承担任何危险的结果。使用者自责如此使用的危险结果。 使用的说明包括安装、起动和随后制造商特殊要求的服务。 安装、起动和操作人员 在试图安装、启动和服务之前请阅读本使用说明和安全要点。 只有合格的人员才能接近该仪表。 该人员必须熟悉在说明公告内包含的警告和操作要求。 确定按照连结图完成互相连接和流量计的接地。 遵守在本文件中通过符号标明的警告要点： 危险材料信息 如果进行维修时。 了解 1986/08/27 的废料排放法（AbfG.11, 特殊废料）。特殊废料的业主是有责任注意和根据1986/11/01 的危险材料法（GefStoffV,17，通过保护责任）老板也有责任保护其员工。我们必须提及： a) 全部仪表本体和/或仪表转换器要返回 ABB 自动化公司进行维修是可完全避免任何危险的材料（酸、碱、溶剂等）； b) 仪表本体必须平直因此危险的材料不被压制。在仪表室和管道之间有空穴在本体上。因此在测量危险材料后这些空穴可能被压制（见危险材料法- GefStoffV）。两半仪表室使用螺栓固定。对于仪表本体大于 14” DN350，排液孔位于室底部。为了避免危险的材料进入磁性线圈和电极区可以去除排压。 c) 为了工作和维修，要求记录完成 a)和 b)的测量表。 d) 任何去除危险材料的成本将有使用者承担。 电磁流量计 3/37 内容： 页 1 . 仪表和转换器的协调 1.1 适用性 1.2 协调型号 1.3 使用说明 1.4 规格页 1.5 仪表本体设计概论 1.6 功能描述 2 . 装配和安装 2.1 检查 2.2 流量计本体安装要求 2.2.1 流量计本体安装 2.2.1.1 保护等级 IP68 的安装 2.2.2 高温设计的安装 2.2.3 大尺寸管线的安装 3 . 流量计可替代的部件 3.1 更换部件表：模块盒 10DX 3121/3122 3.2 更换部件表：铝连接盒≤12” DN300 4 . 使用说明的有关安全章节 4.1 接地 4.1.1 在管线上应用负极腐蚀保护（CCP）的安装和接地 4.1.1.1 应用负极腐蚀保护电压管线内部绝缘 4.1.1.2 混合系统： CCP 和接地保护的管线 4.1.2 供电的连...
