ABControlLogix系列PLC与MicroLogix系列PLC用MSG指令实现以太网通讯

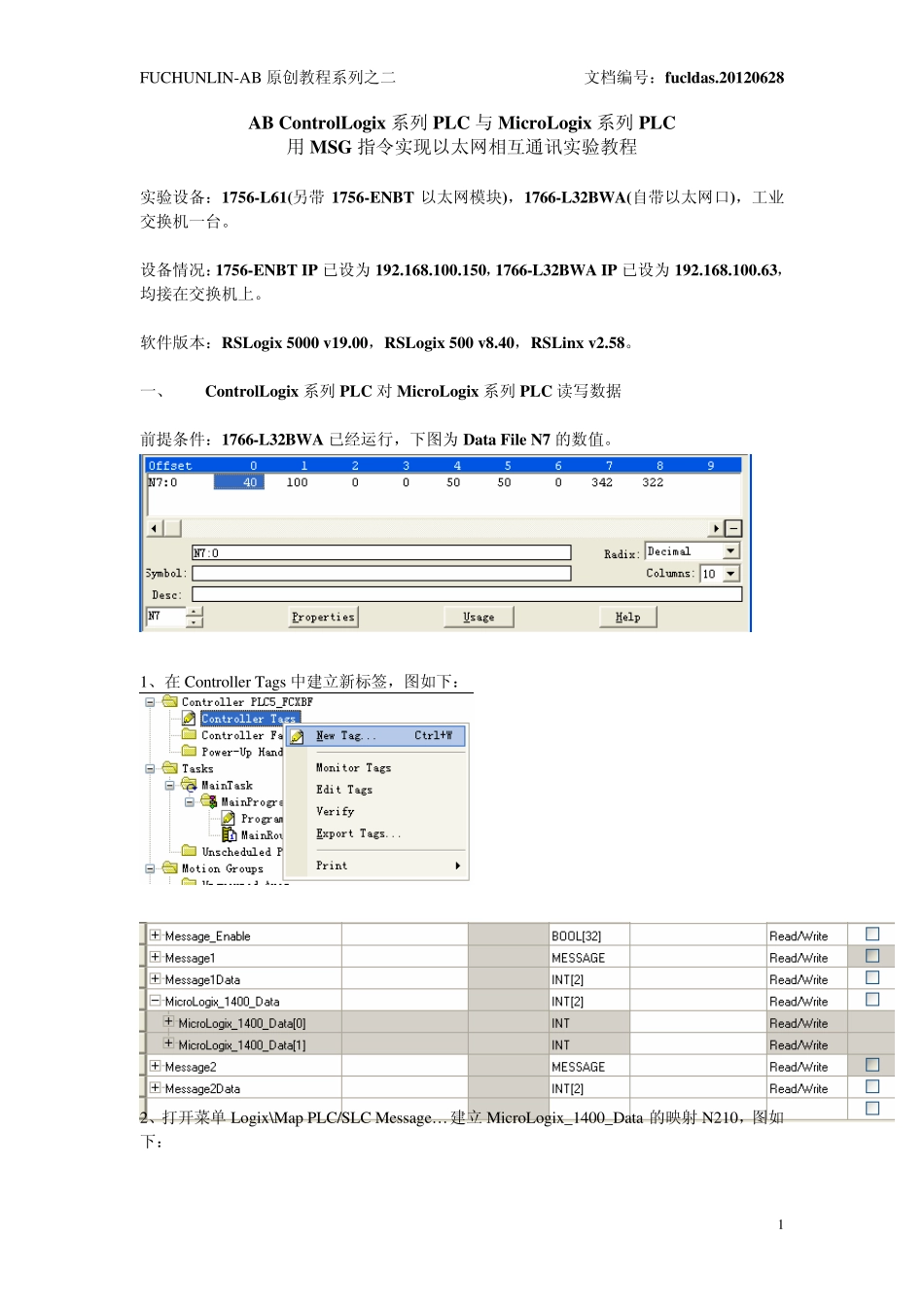

ABControlLogix系列PLC与MicroLogix系列PLC用MSG指令实现以太网通讯_第1页
1/10

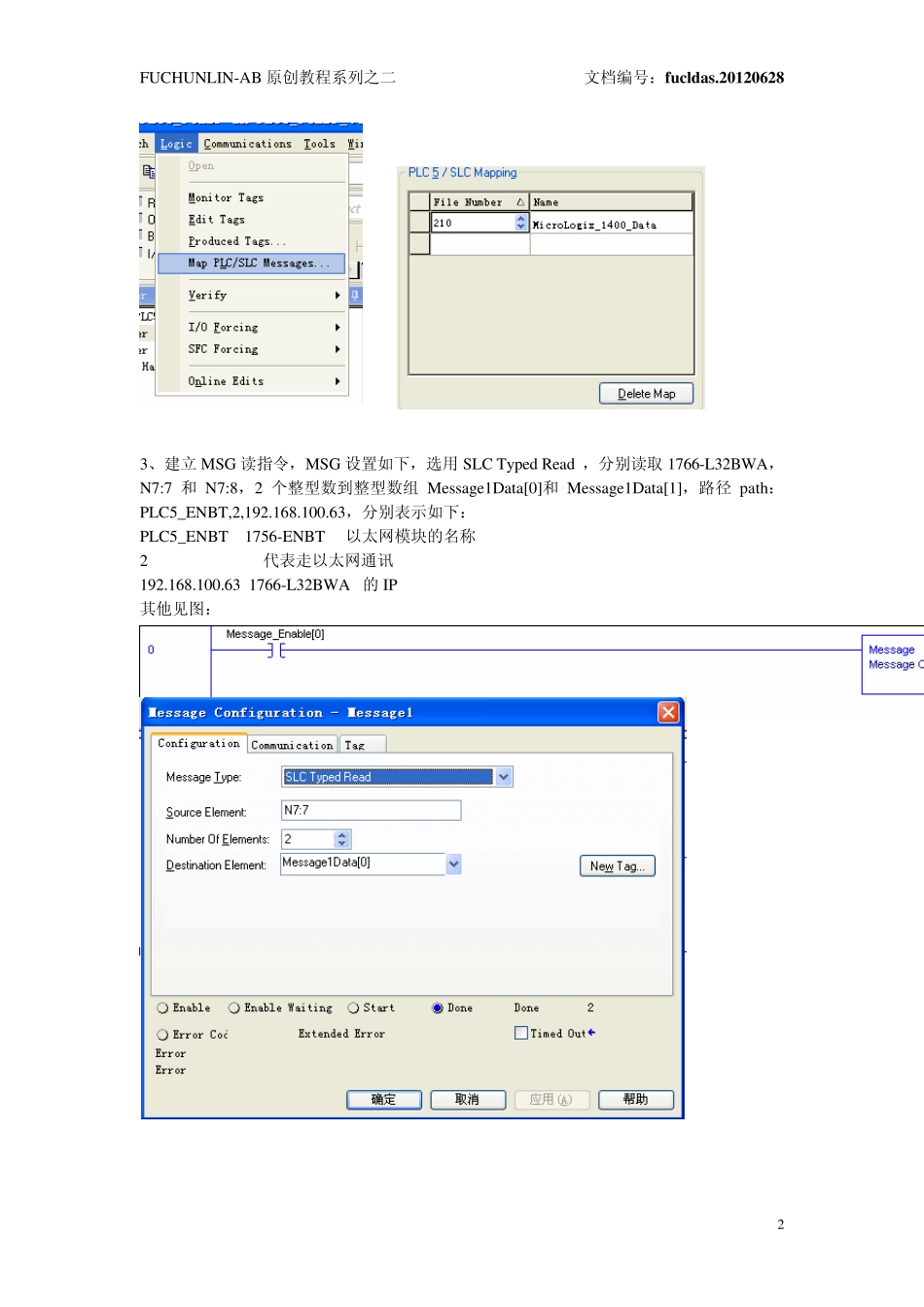

ABControlLogix系列PLC与MicroLogix系列PLC用MSG指令实现以太网通讯_第2页
2/10

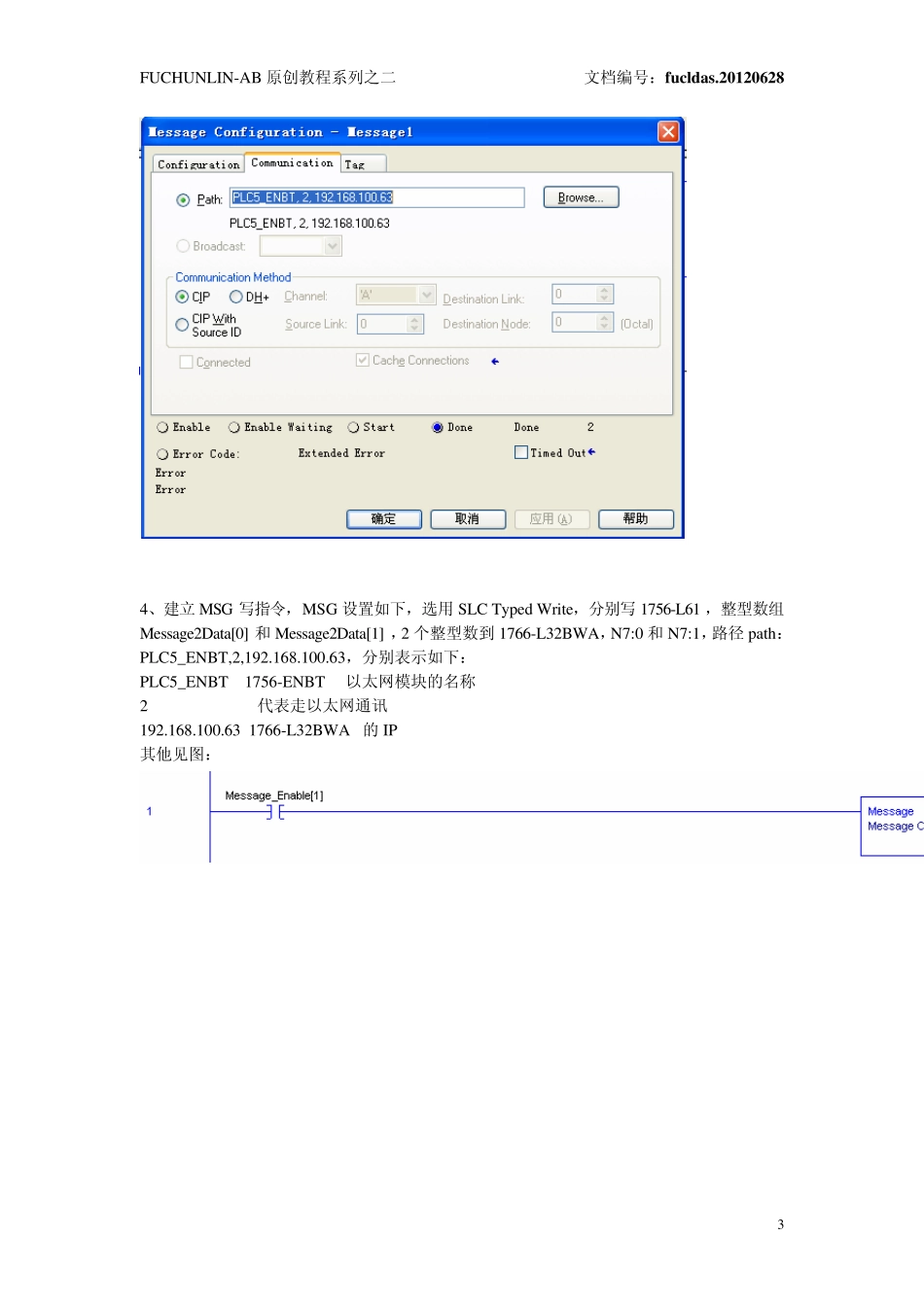

ABControlLogix系列PLC与MicroLogix系列PLC用MSG指令实现以太网通讯_第3页
3/10
FUCHUNLIN-AB 原创教程系列之二 文档编号:fucldas.20120628 1AB ControlLogix 系列PLC 与MicroLogix 系列PLC 用MSG 指令实现以太网相互通讯实验教程 实验设备:1756-L61(另带1756-ENBT 以太网模块),1766-L32BWA(自带以太网口),工业交换机一台。 设备情况:1756-ENBT IP 已设为192.168.100.150,1766-L32BWA IP 已设为192.168.100.63,均接在交换机上。 软件版本:RSLogix 5000 v19.00,RSLogix 500 v8.40,RSLinx v2.58。 一、 ControlLogix 系列PLC 对 MicroLogix 系列PLC 读写数据 前提条件:1766-L32BWA 已经运行,下图为Data File N7 的数值。 1、在Controller Tags 中建立新标签,图如下: 2、打开菜单 Logix\Map PLC/SLC Message… 建立 MicroLogix_1400_Data 的映射 N210,图如下: FUCHUNLIN-AB 原创教程系列之二 文档编号:fu cldas.20120628 2 3、建立 MSG 读指令,MSG 设置如下,选用 SLC Ty ped Read ,分别读取 1766-L32BWA,N7:7 和 N7:8,2 个整型数到整型数组 Message1Data[0]和 Message1Data[1],路径 path:PLC5_ENBT,2,192.168.100.63,分别表示如下: PLC5_ENBT 1756-ENBT以太网模块的名称 2 代表走以太网通讯 192.168.100.63 1766-L32BWA 的 IP 其他见图: FUCHUNLIN-AB 原创教程系列之二 文档编号:fu cldas.20120628 3 4、建立 MSG 写指令,MSG 设置如下,选用 SLC Ty ped Write,分别写 1756-L61 ,整型数组Message2Data[0] 和 Message2Data[1] ,2 个整型数到 1766-L32BWA,N7:0 和 N7:1,路径 path:PLC5_ENBT,2,192.168.100.63,分别表示如下: PLC5_ENBT 1756-ENBT以太网模块的名称 2 代表走以太网通讯 192.168.100.63 1766-L32BWA 的 IP 其他见图: FUCHUNLIN-AB 原创教程系列之二 文档编号:fu cldas.20120628 4 5、将程序下载,运行,置位 Message_Enable[0],执行读操作,在 Monitor Tags 里,可以看到读来的值。 FUCHUNLIN-AB 原创教程系列之二 文档编号:fucldas.20120628 5 6、强制给 Message2Data[0]和 Message2Data[0]赋值,20,10,置位 Message_Enable[1],执行写操作,可见 Data File N7 如图: 二、 MicroLogix 系列PLC 对 ControlLogix 系列PLC 读写数据 前提条件:1756-L61 已经运行,下图为 Monitor Tags 中 MicroLogix_1400_Data 的值。 FUCH...
