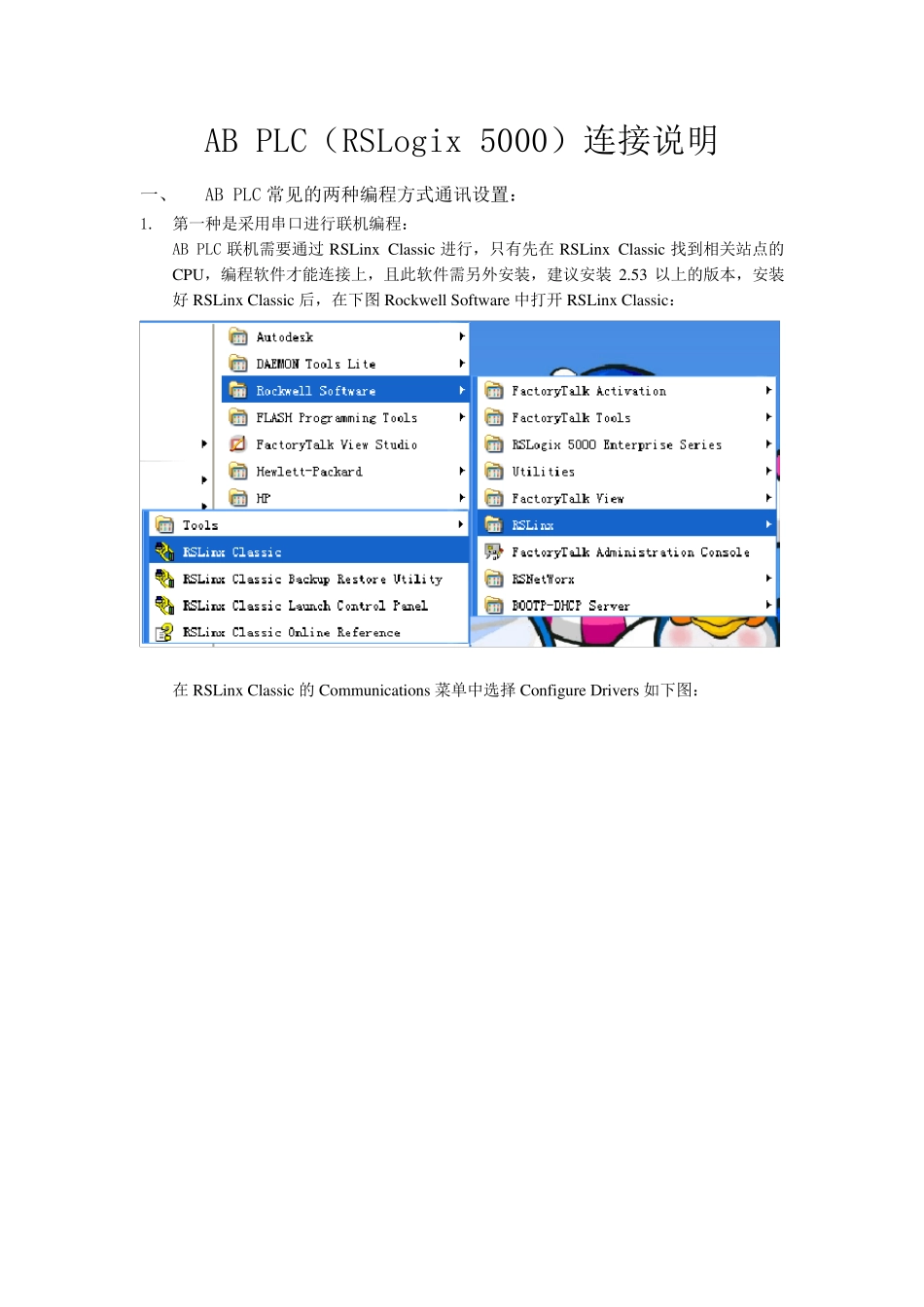

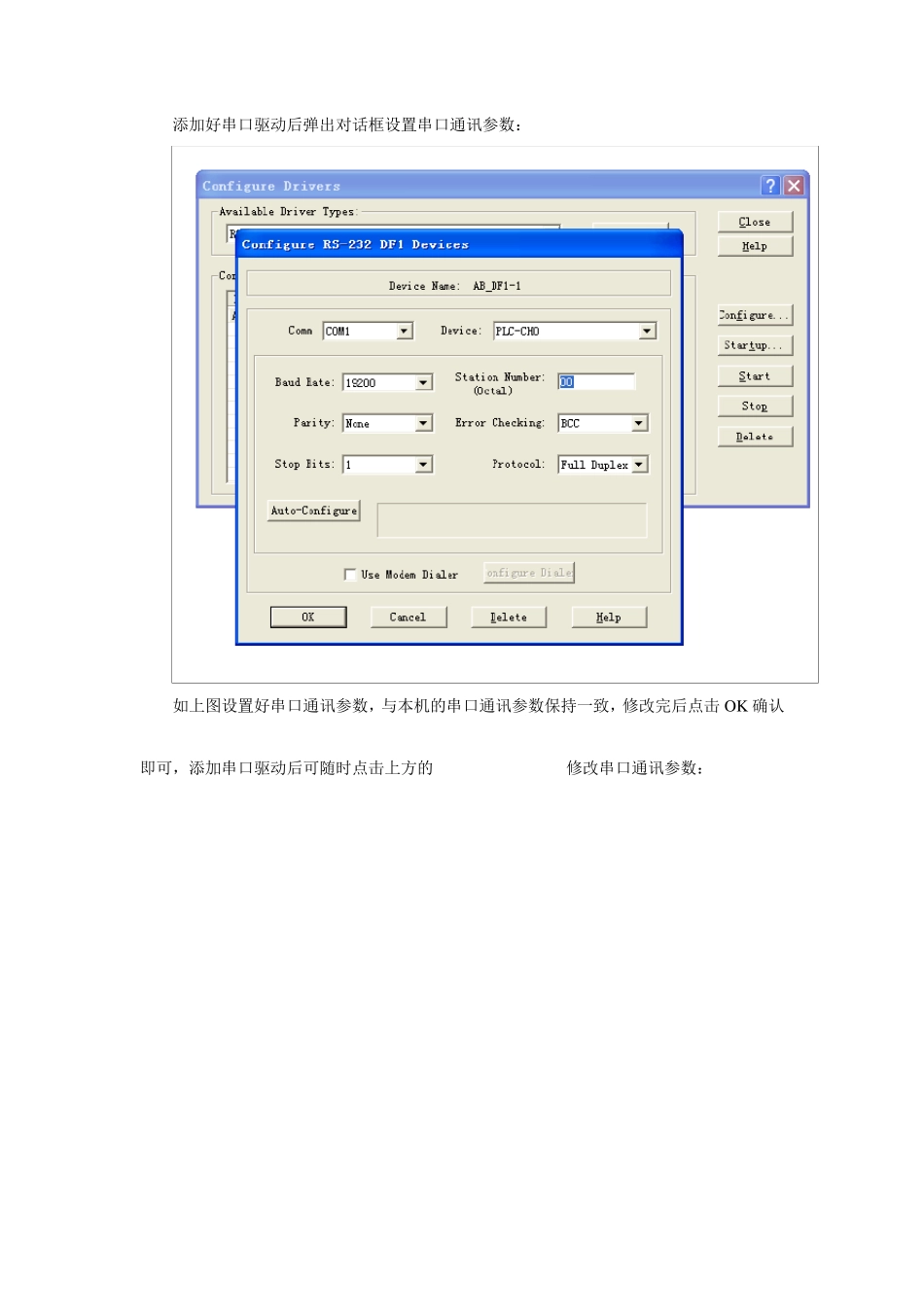

AB PLC（RSLogix 5000）连接说明 一、 AB PLC 常见的两种编程方式通讯设置： 1. 第一种是采用串口进行联机编程： AB PLC 联机需要通过 RSLinx Classic 进行，只有先在 RSLinx Classic 找到相关站点的CPU，编程软件才能连接上，且此软件需另外安装，建议安装 2.53 以上的版本，安装好 RSLinx Classic 后，在下图 Rockwell Software 中打开 RSLinx Classic： 在 RSLinx Classic 的 Communications 菜单中选择 Configure Drivers 如下图： 在弹出的对话框中点击Available Driver Types 选择新建一个串口驱动： 单击上图中的Add New 按钮，输入名称后单击OK 确认添加串口驱动，如下图直接确定： 添加好串口驱动后弹出对话框设置串口通讯参数： 如上图设置好串口通讯参数，与本机的串口通讯参数保持一致，修改完后点击 O K 确认即可，添加串口驱动后可随时点击上方的修改串口通讯参数： 按上述步骤设置好串口驱动后，此时便可在 RSLinx Classic 的 RSWho 中看到 PLC 的各个模件（点击下图红色圈住的按钮） （注：此处截的图为以太网连接的，串口连接的与此类似） 2. 第二种是采用以太网进行联机编程： AB PLC 采用以太网编程大体与通过串口编程类似，也需要通过 RSLinx Classic 进行，只有先在 RSLinx Classic 找到相关站点的 CPU，编程软件才能连接上，且此软件需另外安装，建议安装 2.53 以上的版本，安装好 RSLinx Classic 后，与串口编程方式不同，采用以太网编程需先 CPU 出厂默认 MAC 地址改为以太网 IP，首次更改 IP 通过伴随知道安装的 BOOTP/DHCP Sever 软件进行，如下图所示找到并打开 BOOTP/DHCP Sever： 如下两幅图所示在打开的软件中先选择 Tools 菜单中的 Network Settings 选项中将Su bnet mask 设置为255.255.255.0，其他可以默认，点击OK 确认。 设置好 Su bnet mask 后便可在下图所示的 Requ est History 中显示出已连接好的 PLC 的MAC 地址： 选中相应的MAC 地址，双击MAC 地址后会弹出一个IP 设置框，给PLC 设置相应IP，注意需要查看最底部的“Statu s”是否显示设置IP 成功： IP 修改成功后IP 地址会出现在如下图所示的Relation List 中： 如下图选中IP 地址后单击Disable BOOTP/DHCP，查看最底部的“Statu s”是否显示操作成功，提示操作成功后关闭 BOOTP/DHCP Sev er（弹出提示是否 sav e...
