ABPLC系统1756模块接线状态说明

ABPLC系统1756模块接线状态说明_第1页
1/11
ABPLC系统1756模块接线状态说明_第2页
2/11
ABPLC系统1756模块接线状态说明_第3页
3/11

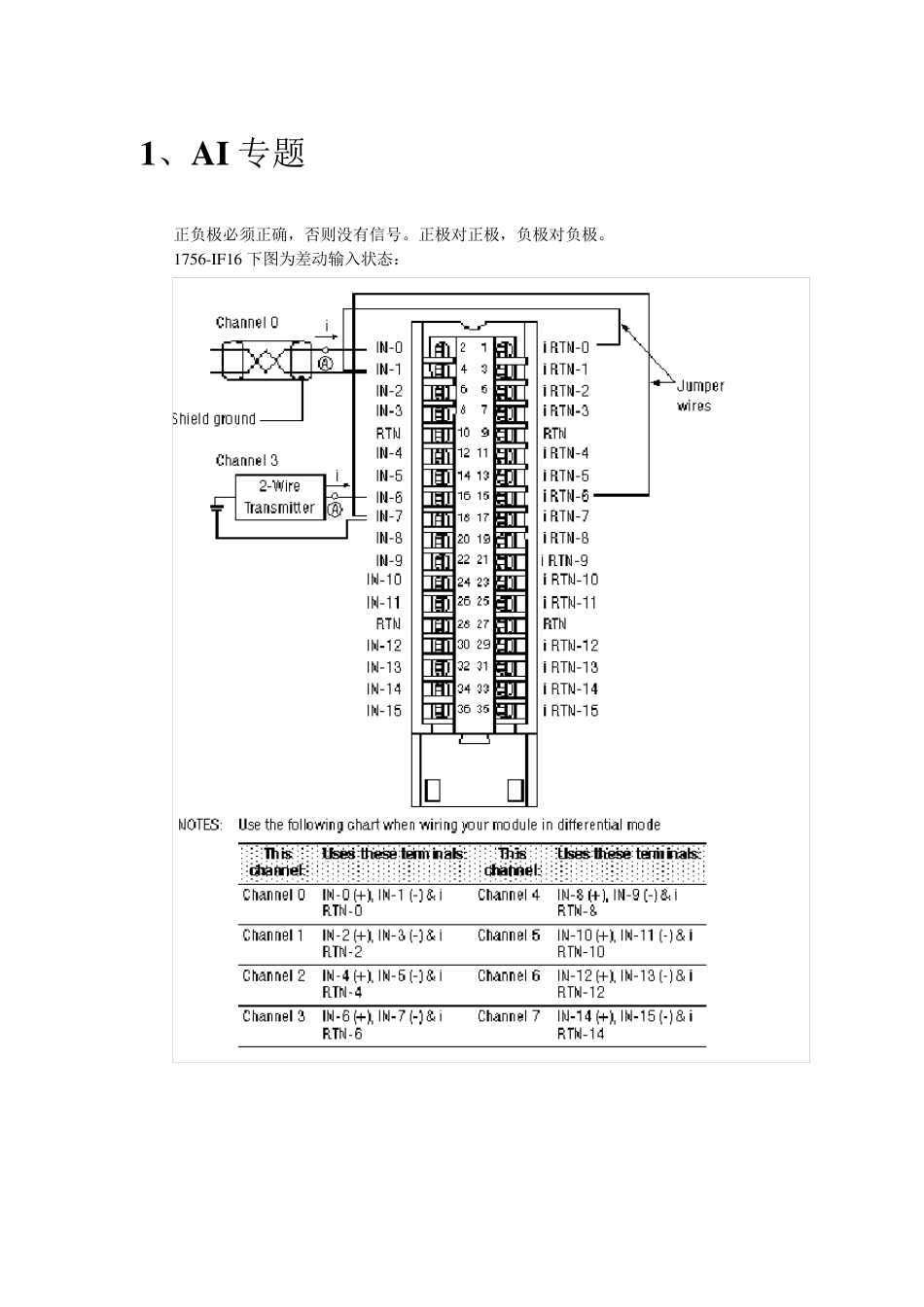

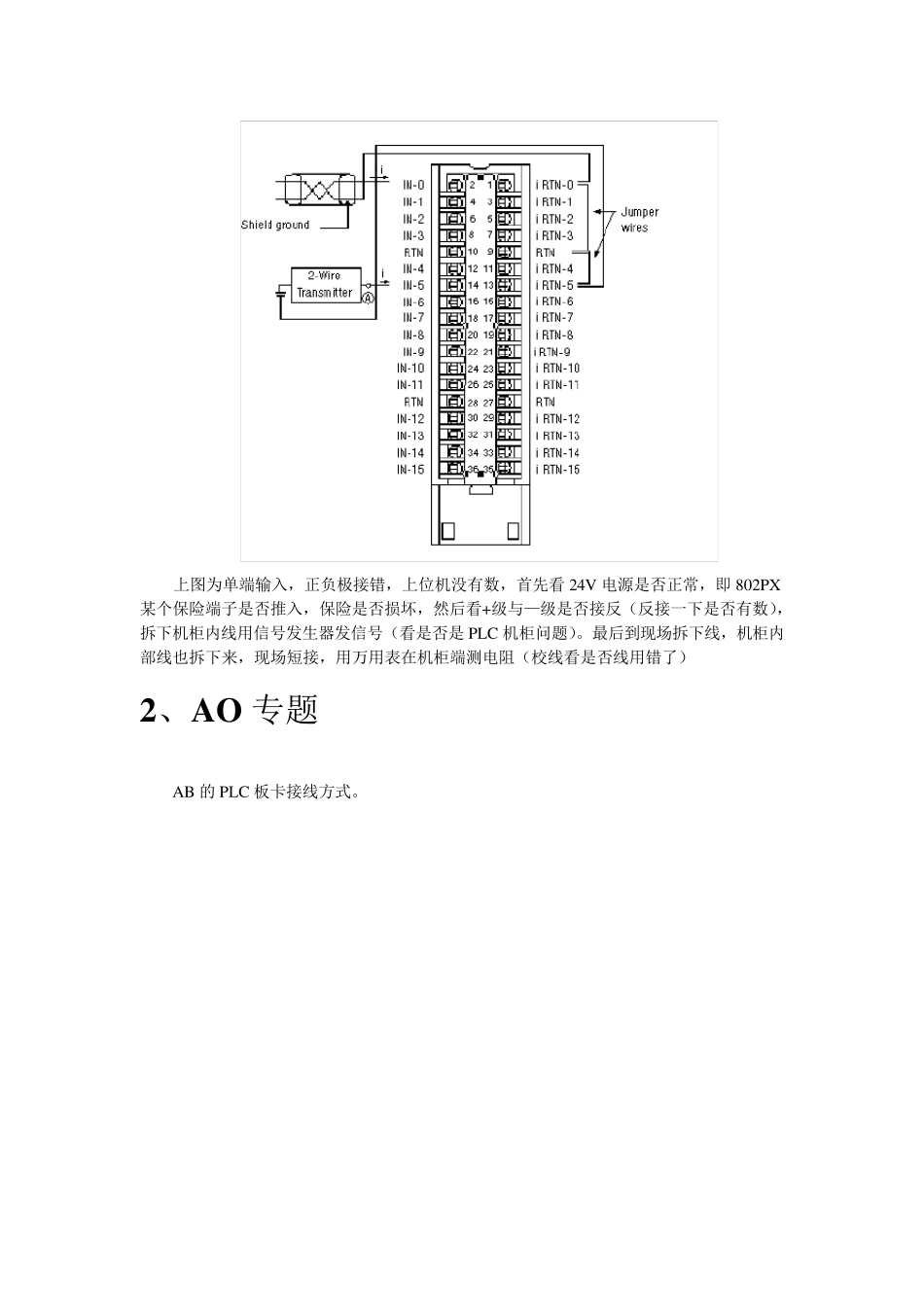

1、AI专题 正负极必须正确,否则没有信号。正极对正极,负极对负极。 1756-IF16 下图为差动输入状态: 上图为单端输入,正负极接错,上位机没有数,首先看24V 电源是否正常,即802PX某个保险端子是否推入,保险是否损坏,然后看+级与—级是否接反(反接一下是否有数),拆下机柜内线用信号发生器发信号(看是否是PLC 机柜问题)。最后到现场拆下线,机柜内部线也拆下来,现场短接,用万用表在机柜端测电阻(校线看是否线用错了) 2、AO 专题 AB 的 PLC 板卡接线方式。 1756-OF4模拟量输出模块 3、DI 专题 1756-IB32 模块 1、O K 指示灯 指示灯状态 模板状态 描述 绿 正常 正常状态,可以支持多点传送。 绿闪烁 异常 模板通过了内部检测,但没有多点输入。 红 异常 需更换模板 红闪烁 异常 上一次通讯超时 2、I/O 指示灯 指示灯状态 模板状态 描述 黄 正常 激活输入 此模块为数字量输入模块,其特性如下图: 看 PLC 模块显示是否有输入,查看 24v电源是否送上。然后用短接线发假信号,查看PX 端子排上相应端子的保险端子是否正常。 4、DO 专题 24V 电源直接进入 DO 输出板子的公共端,如果 DO 输出亮灯,但是在输出点没有 24v就要量 DO 板子的公共 24v进线是否有电。查看板子上部灯是否亮,亮说明有输出,在一次端子用万用表测电压应该为 24V。如果没有,查看 PX 端子排电源端子是否正常。 1756-OB32 1756-OW 16I 1756-OW16I 数字量输出模块 左边为24V 接入,右侧为输出,如果左侧24V 没供电,右侧即使指示灯亮了,也不会有输出。 5、RTD 模块 1756-IR6I铂电阻模块 6 、计数器模块 1756-HSC高速脉冲记数模块 1756-HSC模块应用下面状态知识LED灯 LED灯显示 LED灯颜色 指示灯意义 处理方法 显示输入(A,B,Z) 不亮 输入端断开 输入信号当前没有被使用 接线断开 如果你需要使用此输入信号,请查线 黄色灯亮 输入信号正常 显示输出(0,1,2,3) 不亮 输出端断开 输出信号当前没有被使用 如果你需要使用此输入信号,请查线 黄色灯亮 输出信号正常 7 、第三方通讯模块 1756-MVI56MCM MODBUS通讯模块 1756-MVI56MCM模块指示灯显示模块运行状态如下: LED灯显示 颜色 状态 指示 P1 绿色 亮 数据正通过配置/调试断口与远程终端传输 不亮 端口中没有数据传输 P2 绿色 亮 数据正通过此断口与MODBUS网络传输 不亮 端口中没有数据...
