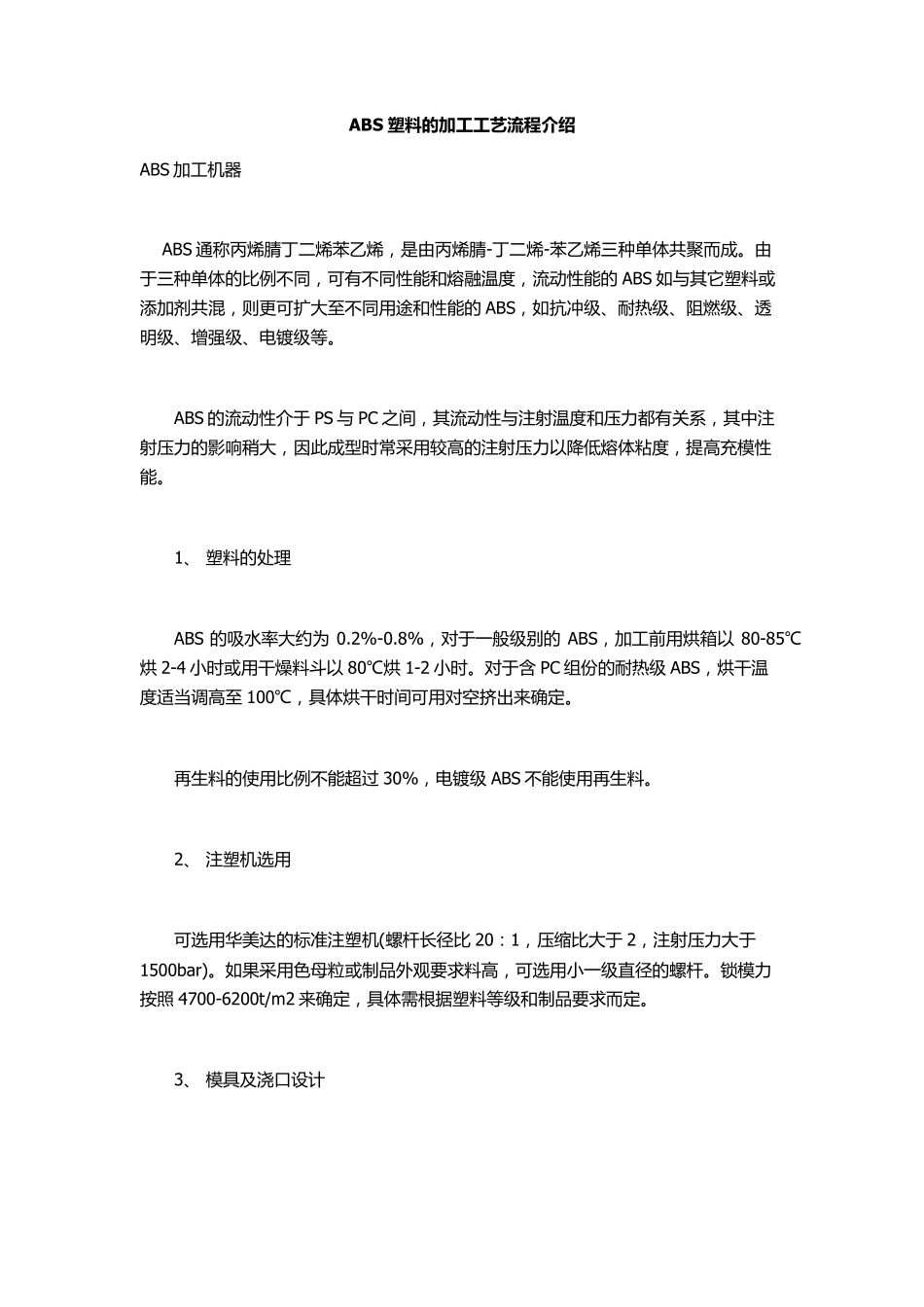

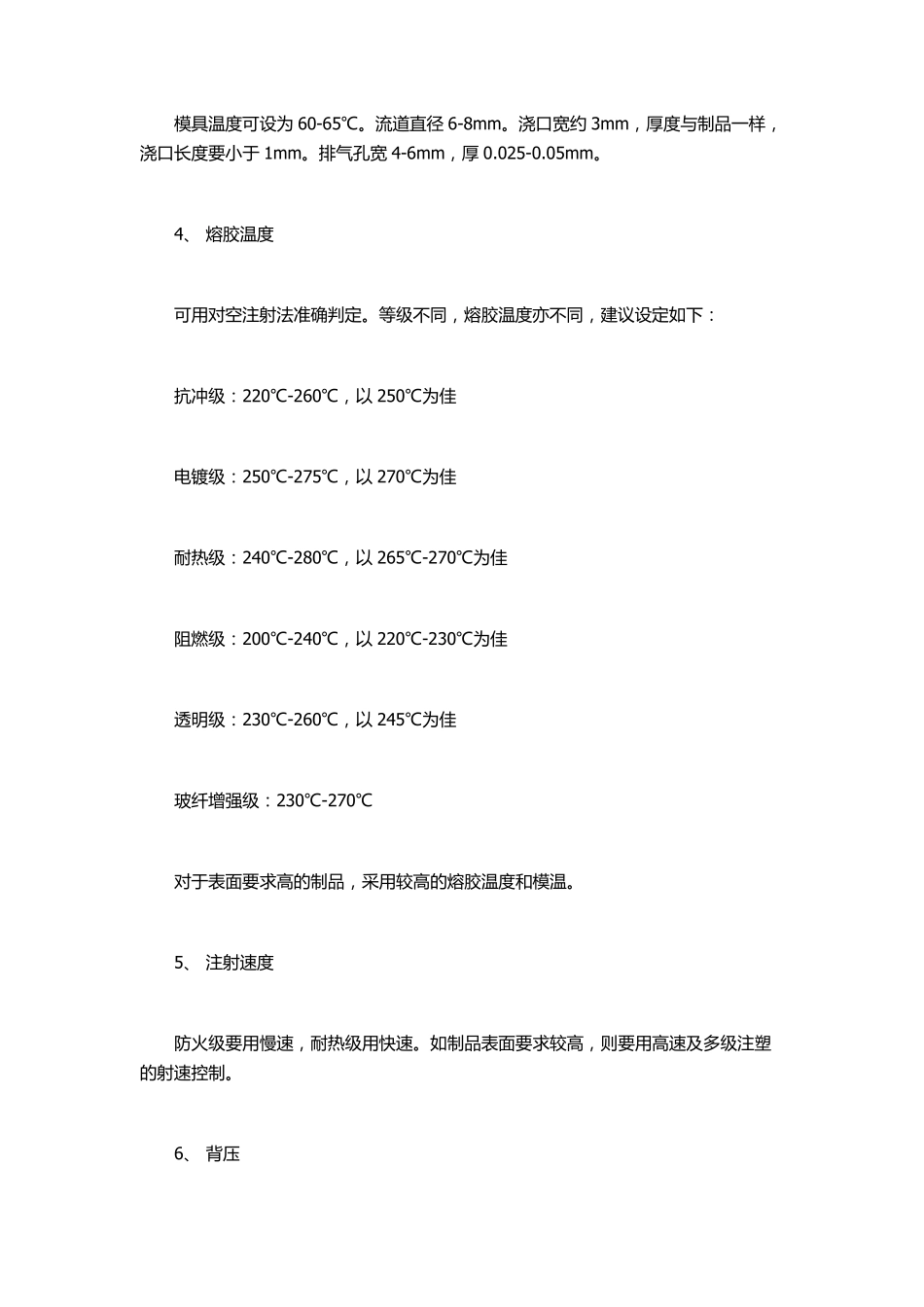

ABS 塑 料 的 加 工 工 艺 流 程 介绍 ABS 加 工 机 器 ABS 通 称 丙 烯 腈 丁 二 烯 苯 乙 烯 ， 是 由 丙 烯 腈 -丁 二 烯 -苯 乙 烯 三 种 单 体 共 聚 而 成 。 由于 三 种 单 体 的 比 例 不 同 ， 可 有 不 同 性 能 和 熔 融 温 度 ， 流 动 性 能 的 ABS 如 与 其 它 塑 料 或添 加 剂 共 混 ， 则 更 可 扩 大 至 不 同 用 途 和 性 能 的 ABS， 如 抗 冲 级 、 耐 热 级 、 阻 燃 级 、 透明 级 、 增 强 级 、 电 镀 级 等 。 ABS 的 流 动 性 介 于 PS 与 PC 之 间 ， 其 流 动 性 与 注 射 温 度 和 压 力 都 有 关 系 ， 其 中 注射 压 力 的 影 响 稍 大 ， 因 此 成 型 时 常 采 用 较 高 的 注 射 压 力 以 降 低 熔 体 粘 度 ， 提 高 充 模 性能 。 1、 塑 料 的 处 理 ABS 的 吸 水 率 大 约 为0.2%-0.8%， 对 于 一 般 级 别 的ABS， 加 工 前 用 烘 箱 以80-85℃烘 2-4 小时 或 用 干燥料 斗以 80℃烘 1-2 小时 。 对 于 含 PC 组份的 耐 热 级 ABS， 烘 干温度 适当调高 至 100℃， 具 体 烘 干时 间 可 用 对 空 挤 出 来 确 定 。 再 生 料 的 使 用 比 例 不 能 超 过 30%， 电 镀 级 ABS 不 能 使 用 再 生 料 。 2、 注 塑 机 选 用 可 选 用 华 美 达 的 标 准 注 塑 机 (螺 杆 长 径 比 20： 1， 压 缩 比 大 于 2， 注 射 压 力 大 于1500bar)。 如 果 采 用 色 母 粒 或 制 品 外 观 要 求 料 高 ， 可 选 用 小一 级 直 径 的 螺 杆 。 锁 模 力按 照4700-6200t/m2 来 确 定 ， 具 体 需 根 据 塑 料 等 级 和 制 品 要 求 而 定 。 3、 模 具 及 浇 口 设 计 模 具 温 度 可 设 为 60-65℃。流道直径 6-8m m 。浇口宽约 3m m ，厚度 与制品一样，浇口长度 要小于 1m m 。排气孔宽 4-6m m ，厚 0.025-0.05m m 。 4、 熔胶温 度 可 用对空注射法准确判定。等级不同，熔胶温 度 亦不同，建议设 定如下： 抗冲级：220℃-260℃，以 250℃为 佳 电镀级：250℃-...
