AB_PLC及网络通讯培训教程

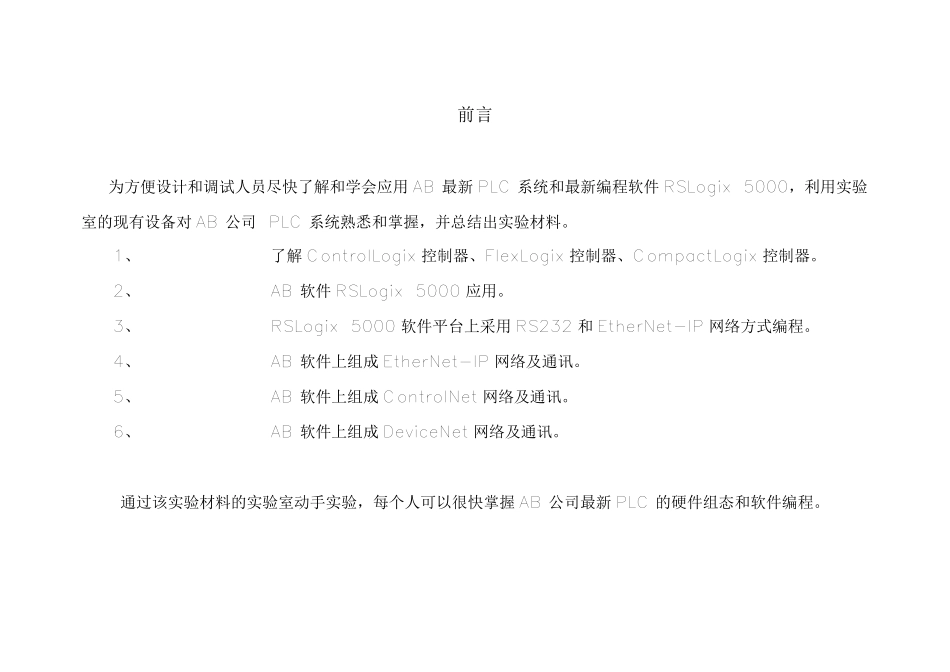

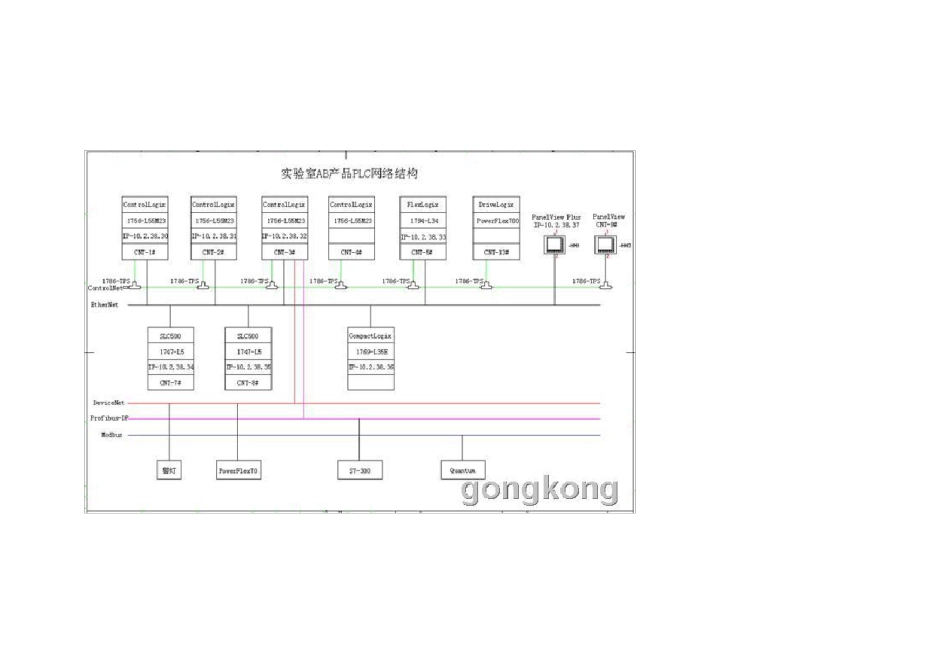

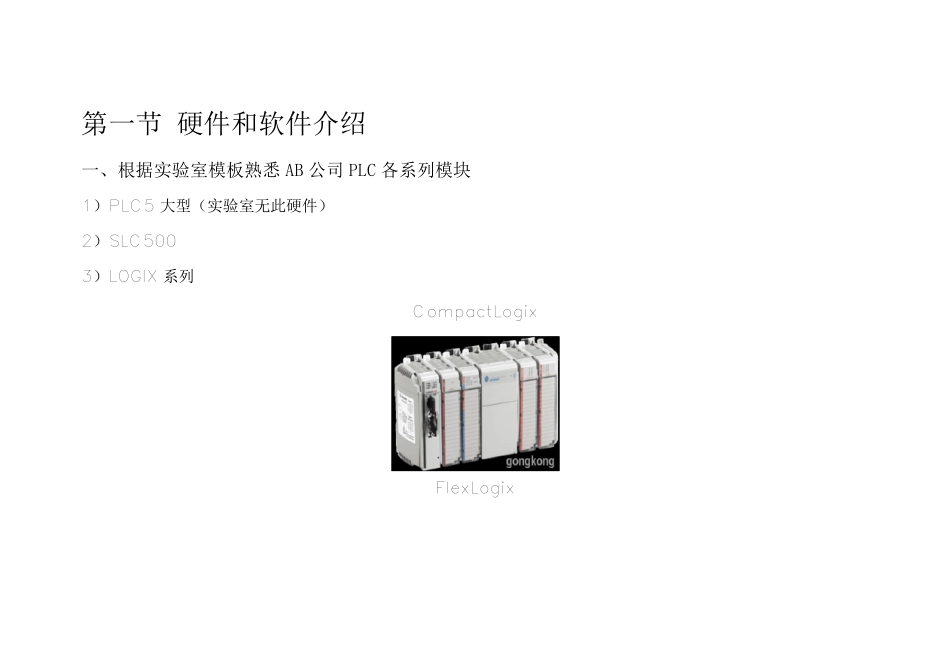

前言 为方便设计和调试人员尽快了解和学会应用AB 最新PLC 系统和最新编程软件RSLogix 5000，利用实验室的现有设备对AB 公司 PLC 系统熟悉和掌握，并总结出实验材料。 1、 了解ControlLogix 控制器、FlexLogix 控制器、CompactLogix 控制器。 2、 AB 软件RSLogix 5000 应用。 3、 RSLogix 5000 软件平台上采用RS232 和EtherNet-IP 网络方式编程。 4、 AB 软件上组成 EtherNet-IP 网络及通讯。 5、 AB 软件上组成 ControlNet 网络及通讯。 6、 AB 软件上组成 DeviceNet 网络及通讯。 通过该实验材料的实验室动手实验，每个人可以很快掌握AB 公司最新PLC 的硬件组态和软件编程。 第一节 硬件和软件介绍 一、根据实验室模板熟悉 AB 公司 PLC 各系列模块 1）PLC5 大型（实验室无此硬件） 2）SLC500 3）LOGIX 系列 CompactLogix Flex Logix ControlLogix DriveLogix SoftLogix 4）POINT I/O,远程分站I/O. 内容： 1) 查看各模块的外形，通讯模块，I/O 模块，处理器模块等。 2) ControlLogix框架式设计可靠， 安装容易，无需工具。端子可取下，接线方便， 更换快速。主要以此系列PLC作为培训内容 3) 可带电热插拔。安装方便。 4) 有多种网络通讯模块 二、配套软件名称 1）通讯平台软件：RSLinx； 2）Logix系列PLC 编程软件：RSLogix5000； 3）网络规划软件（控制网）：RSNetWorx for ControlNet； 4）网络规划软件（以太网）：RSNetWorx for EtherNet-IP； 5）网络规划软件（设备网）：RSNetWorx for DeviceNet； 6）上位机软件：RSView32； 7）PenelViewPlus 触摸屏软件：RSView Studio for SE(ME)； 三、硬件和软件的版本（见表） 表一、软件版本号 表二、CPU 硬件版本号 1、对于硬件主要考虑 CPU 和通讯模块的硬件版本号。 2、对于各种应用的软件也均存在版本号。 3、在调试时安装软件时要注意各种软件间的版本号匹配。 4、软件安装完后，进行硬件版本刷新，并与软件匹配。（方法见后续实验） 第二节 通讯实验 如何实现编程器与 CPU 联机通讯？ 两个机架通过同轴电缆连接 Controlnet 模块连接。 在联机前我们要启动 Rslinx 软件。 对于电脑与 PLC 联机方式有三种 一、使用 RS232 电缆，将 CPU 与电脑的 COM 联接，按下面步骤操作。 1）打开RSLinx，点击或。 2）在工具条上点击 3）选择RS-232 DF1 devices 4、点击Ad...
