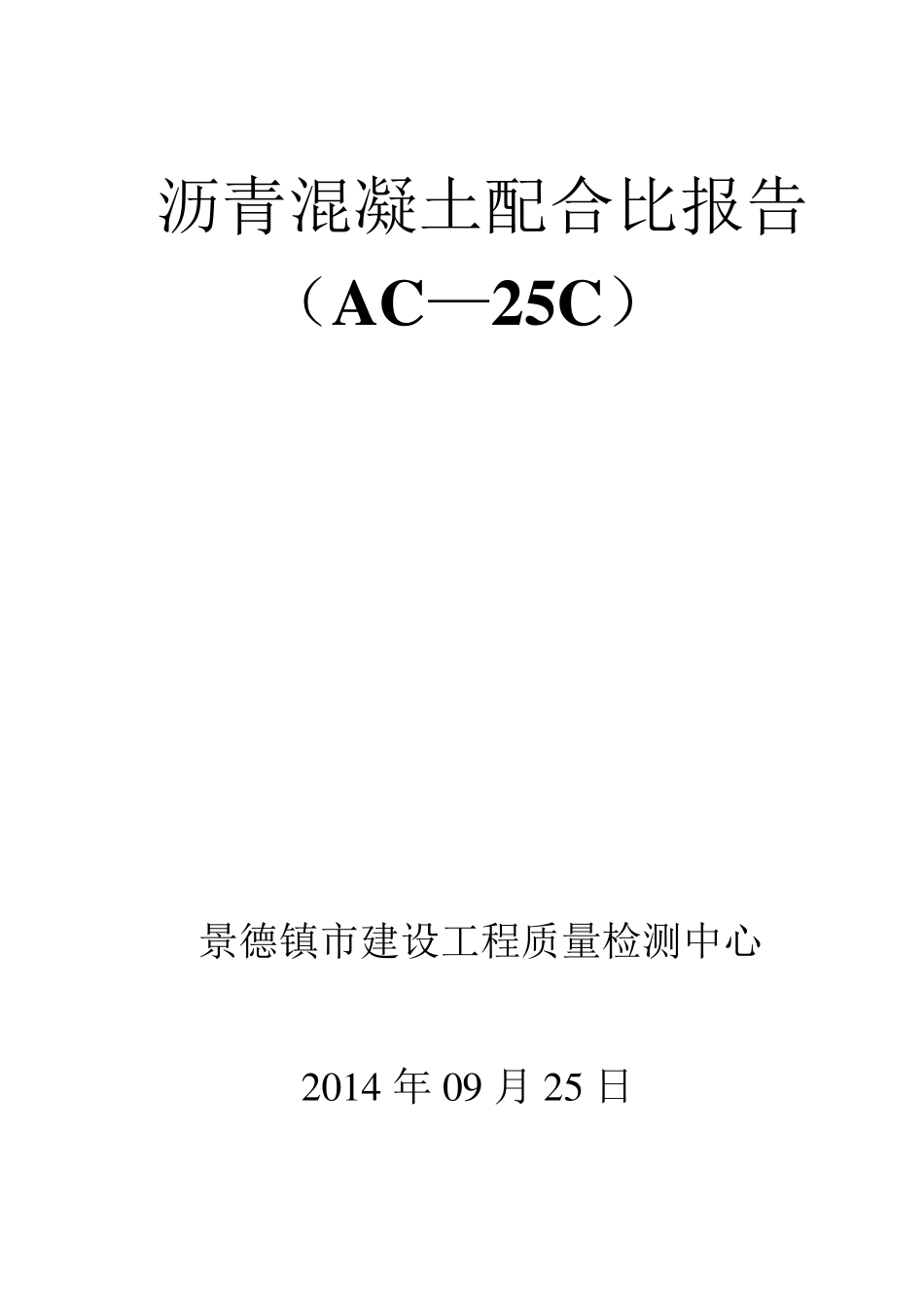

沥青混凝土配合比报告 （A C —25C ） 景德镇市建设工程质量检测中心 2 0 1 4 年 0 9 月 2 5 日 1. 材料选择和原材料试验 1.1 沥青 本工程地处热区，按规范选择沥青沥青标号为AH—70。沥青到货后按试验规程要求取样，及时进行各项指标的检测，其质量符合我国重交通道路石油沥青技术要求。其主要技术指标见表 1—1。 表 1-1 A 级—70#沥青质量试验结果 矿料 1．2．1 粗集料 采用江西景德镇徐良料场碎石，按规范要求对碎石进行质量检测，各项性能指标均满足规范要求可以使用。检测结果见表 1-3。 项 目 单 位 技术要求 检测结果 针入度（25℃，100g，5s） 0.1mm 60~80 75 延度（15℃，5cm/min） Cm ≥100 ＞160 软化点 ℃ 44~54 48 密度（15℃） g/cm3 实测记录 1.027 闪点（COC） ℃ ≥230 / 容解度（三氯乙烯） % ≥99.0 / 薄膜加热试验163℃，75min 质量损失 % ≤0.8 0.06 针入度比（25℃） % ≥55 / 延度 25℃ cm ≥50 ＞150 15℃ cm 实测记录 130 表1-3 各种粗集料质量指标 指标 单位 规范要求 碎石规格(mm) 20~30 10~20 5~10 压碎值 % ≤28 14.0 洛杉矶磨耗值 % ≤30 / 毛体积密度 g/cm3 ≥2.5 2.740 2.742 2.738 对沥青的粘附性 ≥四级 五级 五级 五级 针片状含量 % ≤15 6.5 9.4 10.0 含泥量 % ≤1 接近 0 软石含量 % ≤5 未发现 坚固性 % ≤12 石质量良好，经判断可以不做 石料冲击值 % ≤28 / 吸水率 % ≤2.0 0.1 0.2 0.2 1．2．2 细集料 采用 0~5mm 石屑其技术要求和性能指标见表1-4，其性能指标均符合规范要求，可以使用。 表1-4 石屑试验成果 材料 通过下列筛孔(mm)百分率(%)(方孔筛) 视 密度g/cm3 坚 固性 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 % 0-5mm 100 97.4 73.3 50.1 30.1 12.0 6.0 0.0 2.713 9.8 1．2．3 填料 采用矿粉，其性能指标见表1-5。矿粉性能指标均符合规范要求，可以使用。 表1-7 矿粉试验成果 2、第一阶段——目标配合比设计阶段 根据设计要求，该工程沥青面层采用AC—25C 型密级配沥青混凝土。采用工程实际使用材料进行目标配合比设计。 2．1 矿料级配计算 各种矿料进行多次掺配使其尽量接近范围中值，掺配比例如下： 20~30mm 碎石：10~20mm 碎石：5~10mm 碎石： 5~0mm 石屑：矿粉=15：21：20：41：3 合成级配见...
