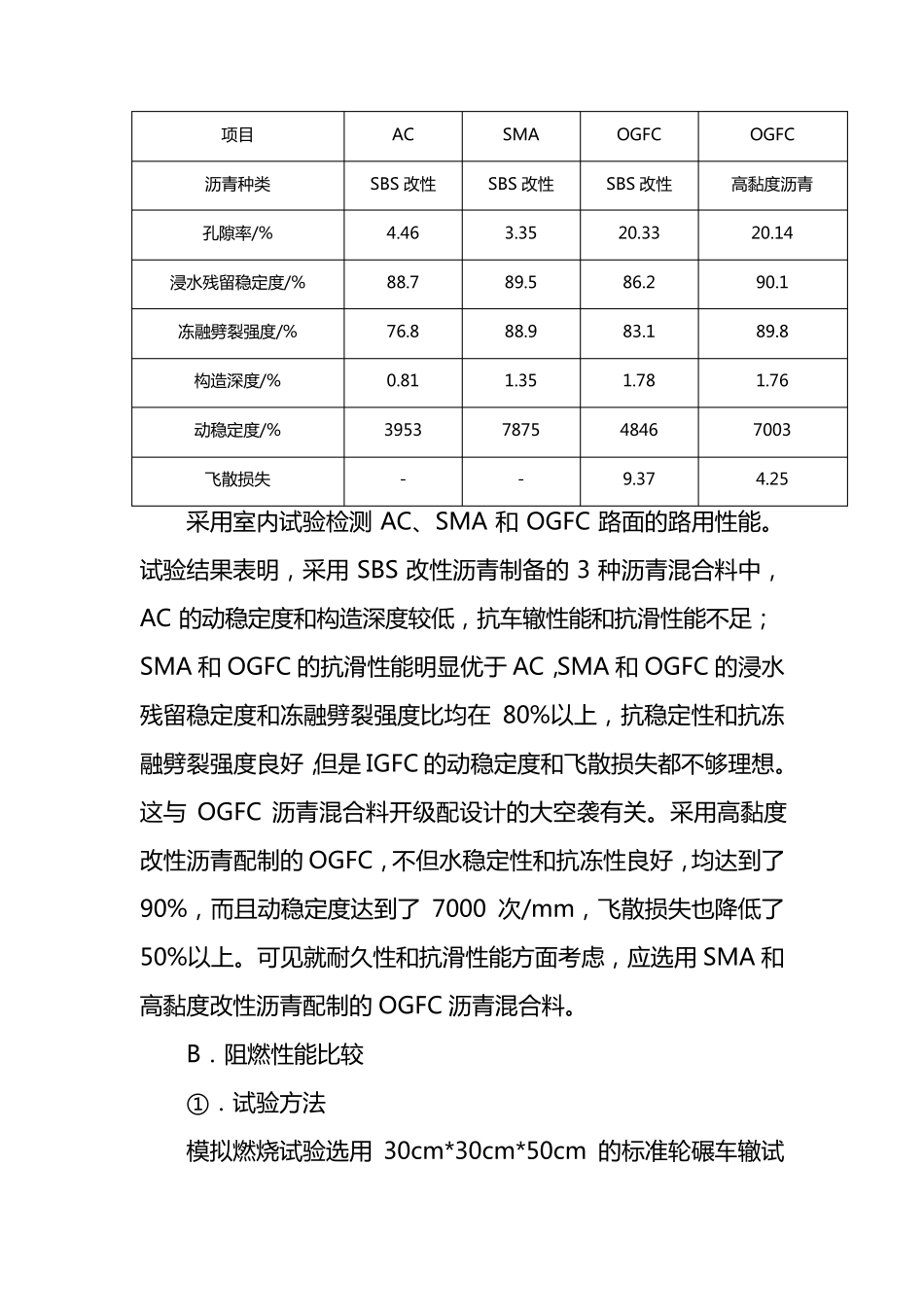

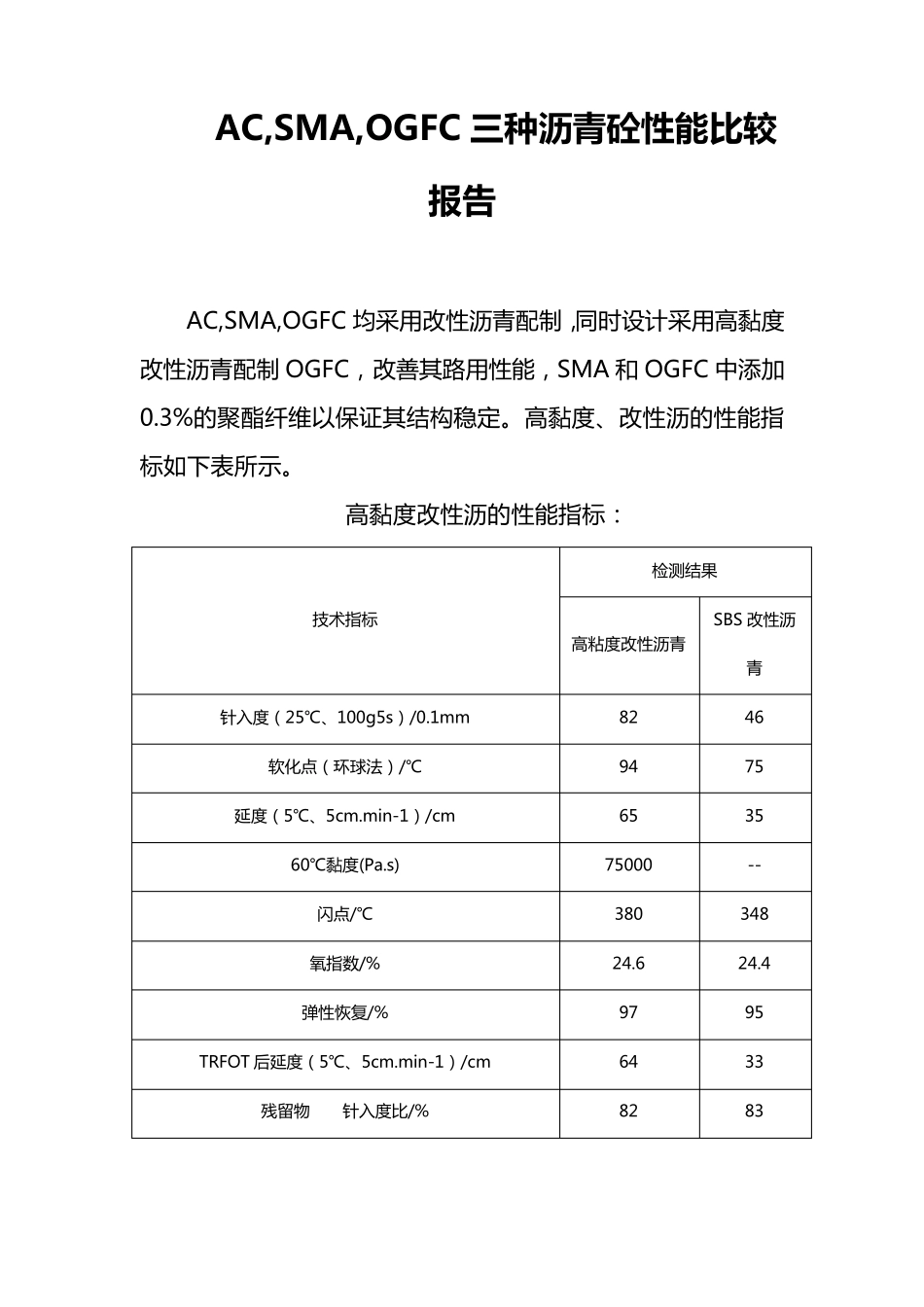

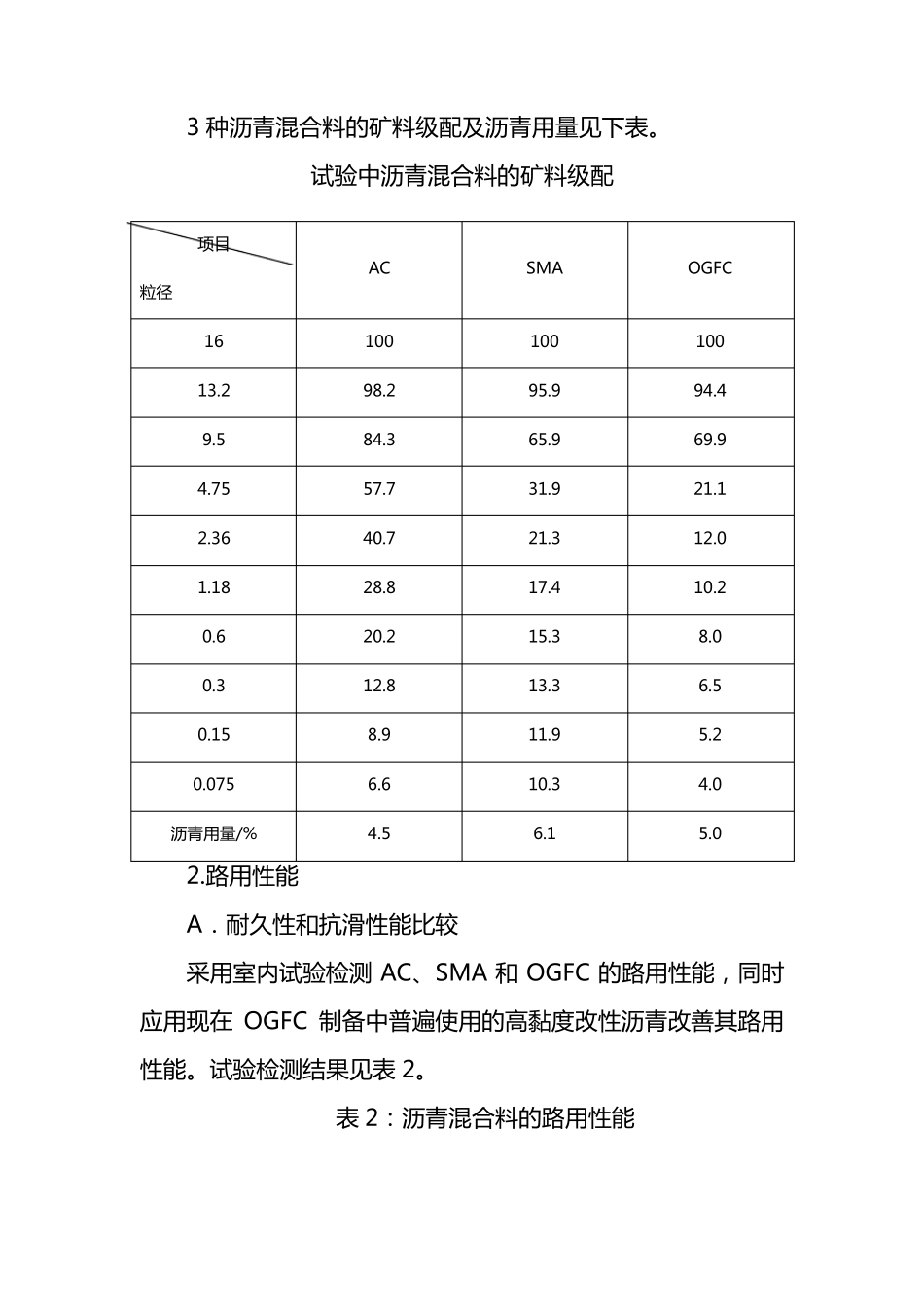

AC,SMA,OGFC 三种沥青砼性能比较报告 AC,SMA,OGFC 均 采 用 改 性 沥 青 配 制 ，同 时 设 计 采 用 高 黏 度改 性 沥 青 配 制 OGFC， 改 善 其 路 用 性 能 ， SMA 和 OGFC 中 添 加0.3%的 聚 酯 纤 维 以 保 证 其 结 构 稳 定 。 高 黏 度 、 改 性 沥 的 性 能 指标 如 下 表 所 示 。 高 黏 度 改 性 沥 的 性 能 指 标 ： 技 术 指 标 检 测 结 果 高 粘 度 改 性 沥 青 SBS 改 性 沥青 针 入 度 （ 25℃、 100g5s）/0.1mm 82 46 软化点（ 环球法）/℃ 94 75 延度 （ 5℃、 5cm.min-1）/cm 65 35 60℃黏 度 (Pa.s) 75000 -- 闪点/℃ 380 348 氧指 数/% 24.6 24.4 弹性 恢复/% 97 95 TRFOT 后延度 （ 5℃、 5cm.min-1）/cm 64 33 残留物 针 入 度 比/% 82 83 3 种 沥 青 混 合 料 的 矿 料 级 配 及 沥 青 用 量 见 下 表 。 试 验 中 沥 青 混 合 料 的 矿 料 级 配 2.路 用 性 能 A． 耐 久 性 和 抗 滑 性 能 比 较 采 用 室 内 试 验 检 测AC、SMA 和OGFC 的 路 用 性 能 ，同时应用 现在 OGFC 制备中 普遍使用 的 高黏度改性 沥 青 改善其路 用性 能 。 试 验 检 测 结果见 表 2。 表 2：沥 青 混 合 料 的 路 用 性 能 项目 粒径 AC SMA OGFC 16 100 100 100 13.2 98.2 95.9 94.4 9.5 84.3 65.9 69.9 4.75 57.7 31.9 21.1 2.36 40.7 21.3 12.0 1.18 28.8 17.4 10.2 0.6 20.2 15.3 8.0 0.3 12.8 13.3 6.5 0.15 8.9 11.9 5.2 0.075 6.6 10.3 4.0 沥 青 用 量 /% 4.5 6.1 5.0 项 目 AC SMA OGFC OGFC 沥 青 种 类 SBS 改 性 SBS 改 性 SBS 改 性 高 黏 度 沥 青 孔 隙 率 /% 4.46 3.35 20.33 20.14 浸 水 残 留 稳 定 度 /% 88.7 89.5 86.2 90.1 冻 融 劈 裂 强 度 /% 76.8 88.9 83.1 89.8 构 造 深 度 /% 0.81 1.35 1.78 1.76 动 稳 定 度 /% 3953 7875 4846 7003 飞 散 损 失 - - 9.37 4.25 采 用 室 内 试 验 检 测AC、 SMA 和OGFC 路 面 的 路 用 性 能 。试 验 结 果 表 明 ， 采 用SBS 改 性 沥...
