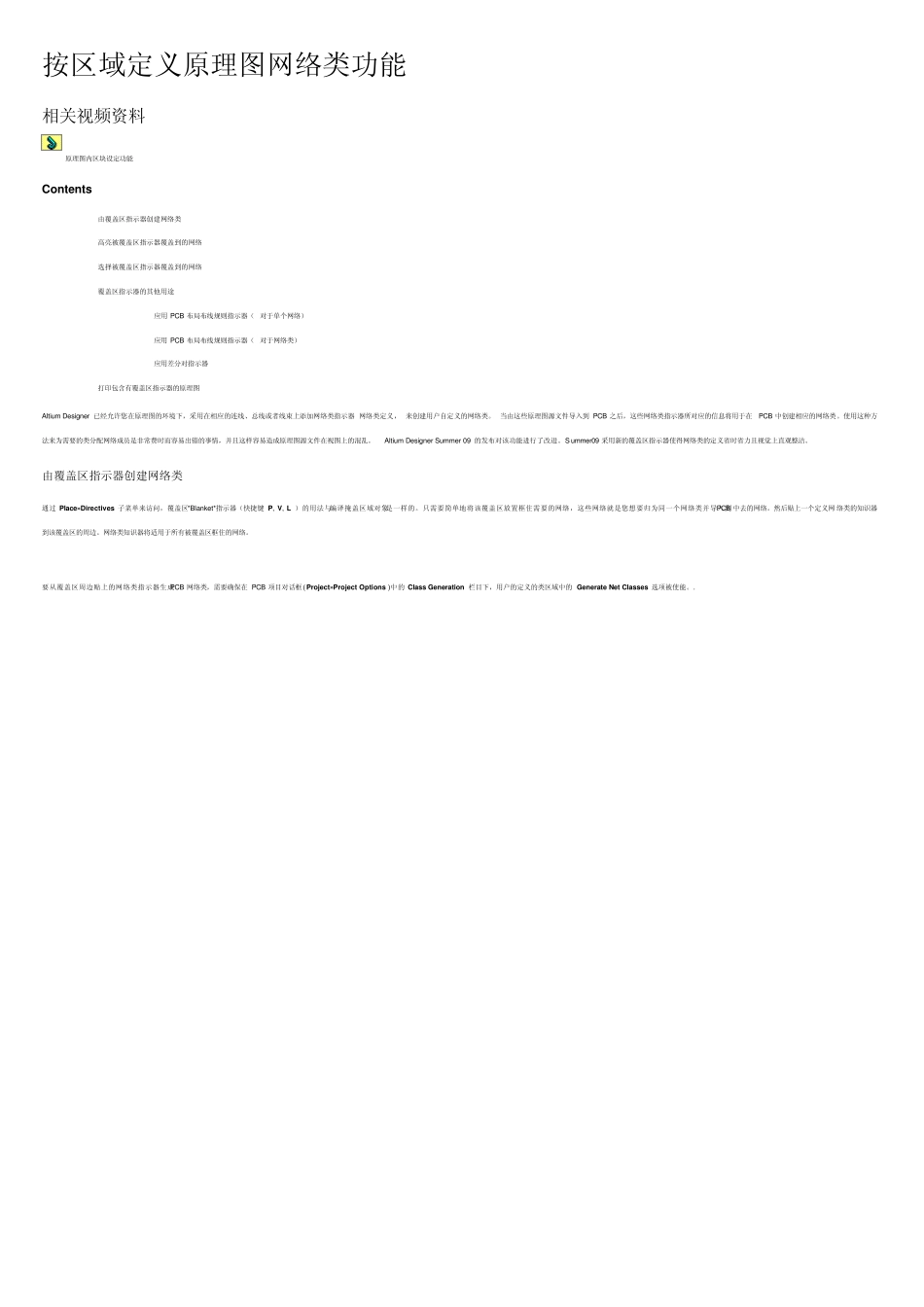

按区域定义原理图网络类功能 相关视频资料 原理图内区块设定功能 Contents 由覆盖区指示器创建网络类 高亮被覆盖区指示器覆盖到的网络 选择被覆盖区指示器覆盖到的网络 覆盖区指示器的其他用途 应用PCB 布局布线规则指示器（ 对于单个网络） 应用PCB 布局布线规则指示器（ 对于网络类） 应用差分对指示器 打印包含有覆盖区指示器的原理图 Altiu m Designer 已经允许您在原理图的环境下，采用在相应的连线、总线或者线束上添加网络类指示器网络类定义， 来创建用户自定义的网络类。 当由这些原理图源文件导入到PCB 之后，这些网络类指示器所对应的信息将用于在PCB 中创建相应的网络类。使用这种方法来为需要的类分配网络成员是非常费时而容易出错的事情，并且这样容易造成原理图源文件在视图上的混乱。Altiu m Designer Su mmer 09 的发布对该功能进行了改进。S u mmer09 采用新的覆盖区指示器使得网络类的定义省时省力且视觉上直观整洁。 由覆盖区指示器创建网络类 通过 Place» Directiv es 子菜单来访问，覆盖区*Blanket*指示器（快捷键 P, V, L ）的用法与编译掩盖区域对象是一样的。只需要简单地将该覆盖区放置框住需要的网络，这些网络就是您想要归为同一个网络类并导入到PCB 中去的网络。然后贴上一个定义网络类的知识器到该覆盖区的周边。网络类知识器将适用于所有被覆盖区框住的网络。 要从覆盖区周边贴上的网络类指示器生成PCB 网络类，需要确保在PCB 项目对话框( Project» Project Options )中的 Class Generation 栏目下，用户的定义的类区域中的 Generate Net Classes 选项被使能。. 快速创建PCB 网络类，这些网络类中网络成员在原理图中采用覆盖区指示器来定义。 覆盖区指示器周边的网络类指示器所适用的范围包括覆盖区内所有相关的网络，包括网络的一个管脚、一个电源端口、一整个线段、整个总线段、或线束段等等，只要坐落于覆盖区指示器的边界内。如果某些网络成员未被包括进PCB 网络类中，那么调整相应的覆盖区域。 您也可以拷贝覆盖区边界上的网络类指示器，并粘贴到其他的覆盖区指示器周边，或者粘贴到单个的连线、总线或线束上，其结果是所有这些粘贴上同一个网络类指示器的网络都会被归为同一个PCB 网络类中。您可以采用拷贝粘贴网络类指示器的方法来添加更多的网络成员到同一个网络类。. 高亮被覆盖区指示器覆盖到的网络 要想用图形显示哪些网络被框进覆...
