AD6.9新功能

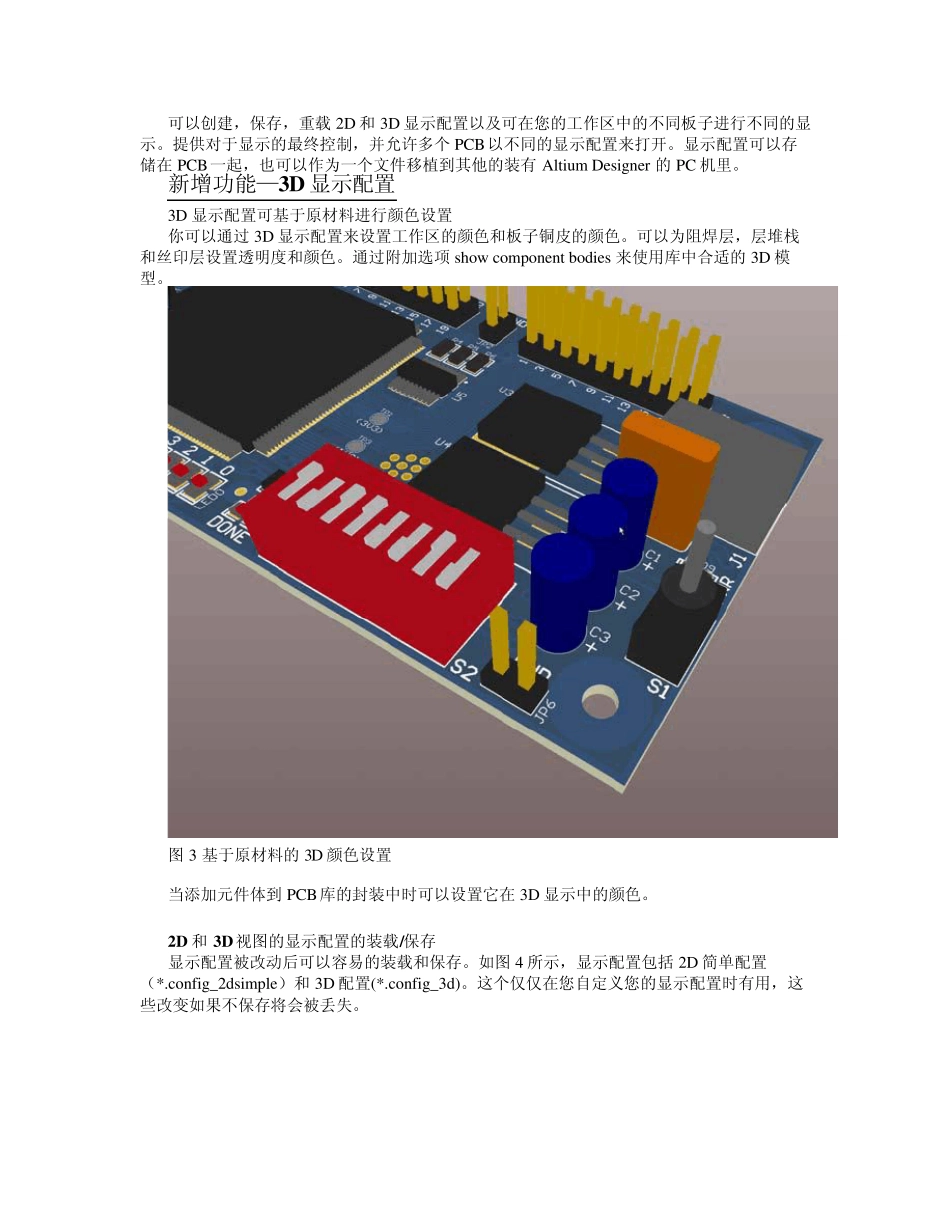

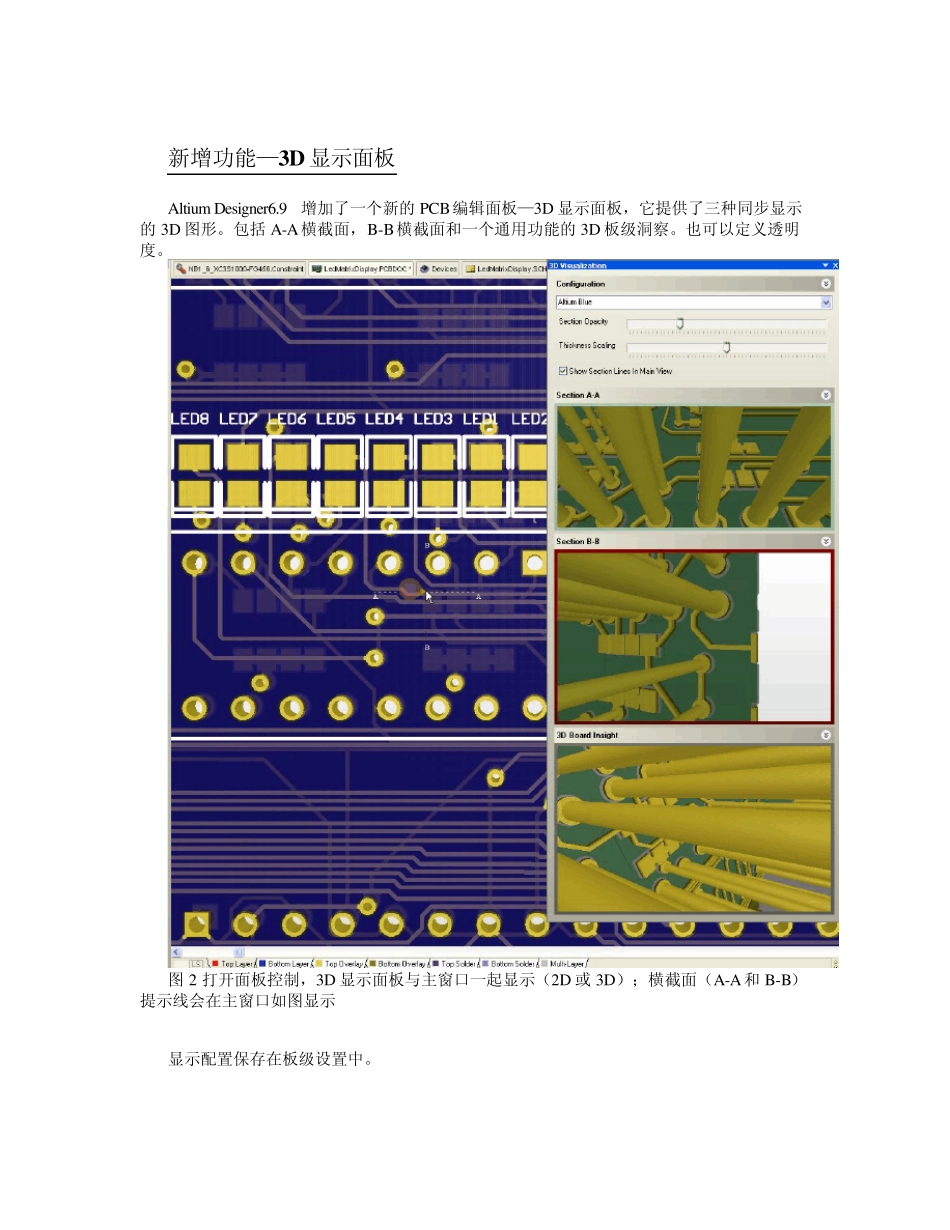

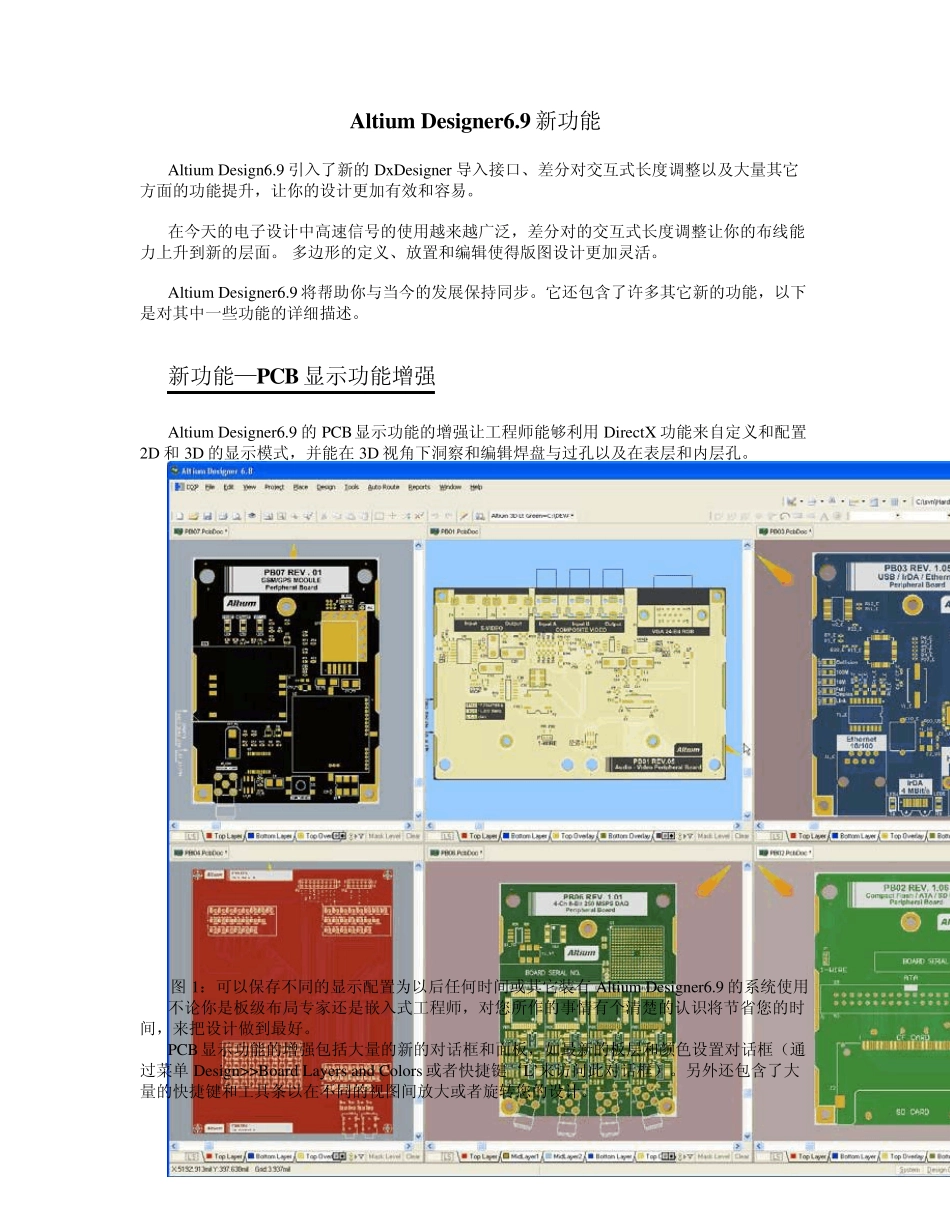

Altiu m Designer6.9 新功能 Altiu m Design6.9 引入了新的Dx Designer 导入接口、差分对交互式长度调整以及大量其它方面的功能提升，让你的设计更加有效和容易。 在今天的电子设计中高速信号的使用越来越广泛，差分对的交互式长度调整让你的布线能力上升到新的层面。 多边形的定义、放置和编辑使得版图设计更加灵活。 Altiu m Designer6.9 将帮助你与当今的发展保持同步。它还包含了许多其它新的功能，以下是对其中一些功能的详细描述。 新功能—PCB 显示功能增强 Altiu m Designer6.9 的PCB显示功能的增强让工程师能够利用DirectX 功能来自定义和配置2D 和3D 的显示模式，并能在3D 视角下洞察和编辑焊盘与过孔以及在表层和内层孔。 图1：可以保存不同的显示配置为以后任何时间或其它装有Altiu m Designer6.9 的系统使用 不论你是板级布局专家还是嵌入式工程师，对您所作的事情有个清楚的认识将节省您的时间，来把设计做到最好。 PCB显示功能的增强包括大量的新的对话框和面板，如最新的板层和颜色设置对话框（通过菜单 Design>>Board Lay ers and Colors 或者快捷键‘L’来访问此对话框）。另外还包含了大量的快捷键和工具条以在不同的视图间放大或者旋转您的设计。 新增功能—3D 显示面板 Altiu m Designer6.9增加了一个新的 PCB编辑面板—3D 显示面板，它提供了三种同步显示的 3D 图形。包括 A-A横截面，B-B横截面和一个通用功能的 3D 板级洞察。也可以定义透明度。 图 2 打开面板控制，3D 显示面板与主窗口一起显示（2D 或 3D）；横截面（A-A和 B-B）提示线会在主窗口如图显示 显示配置保存在板级设置中。 可以创建，保存，重载2D 和3D 显示配置以及可在您的工作区中的不同板子进行不同的显示。提供对于显示的最终控制，并允许多个PCB以不同的显示配置来打开。显示配置可以存储在PCB一起，也可以作为一个文件移植到其他的装有Altium Designer 的PC 机里。 新增功能—3D 显示配置 3D 显示配置可基于原材料进行颜色设置 你可以通过 3D 显示配置来设置工作区的颜色和板子铜皮的颜色。可以为阻焊层，层堆栈和丝印层设置透明度和颜色。通过附加选项 show component bodies 来使用库中合适的3D 模型。 图 3 基于原材料的3D 颜色设置 当添加元件体到PCB库的封装中时可以设置它在3D 显示中的颜色。 2D 和3D 视图的显示配置的装载/保存 显示配置被改动后可以容...
