AD633四象限乘法器中文资料

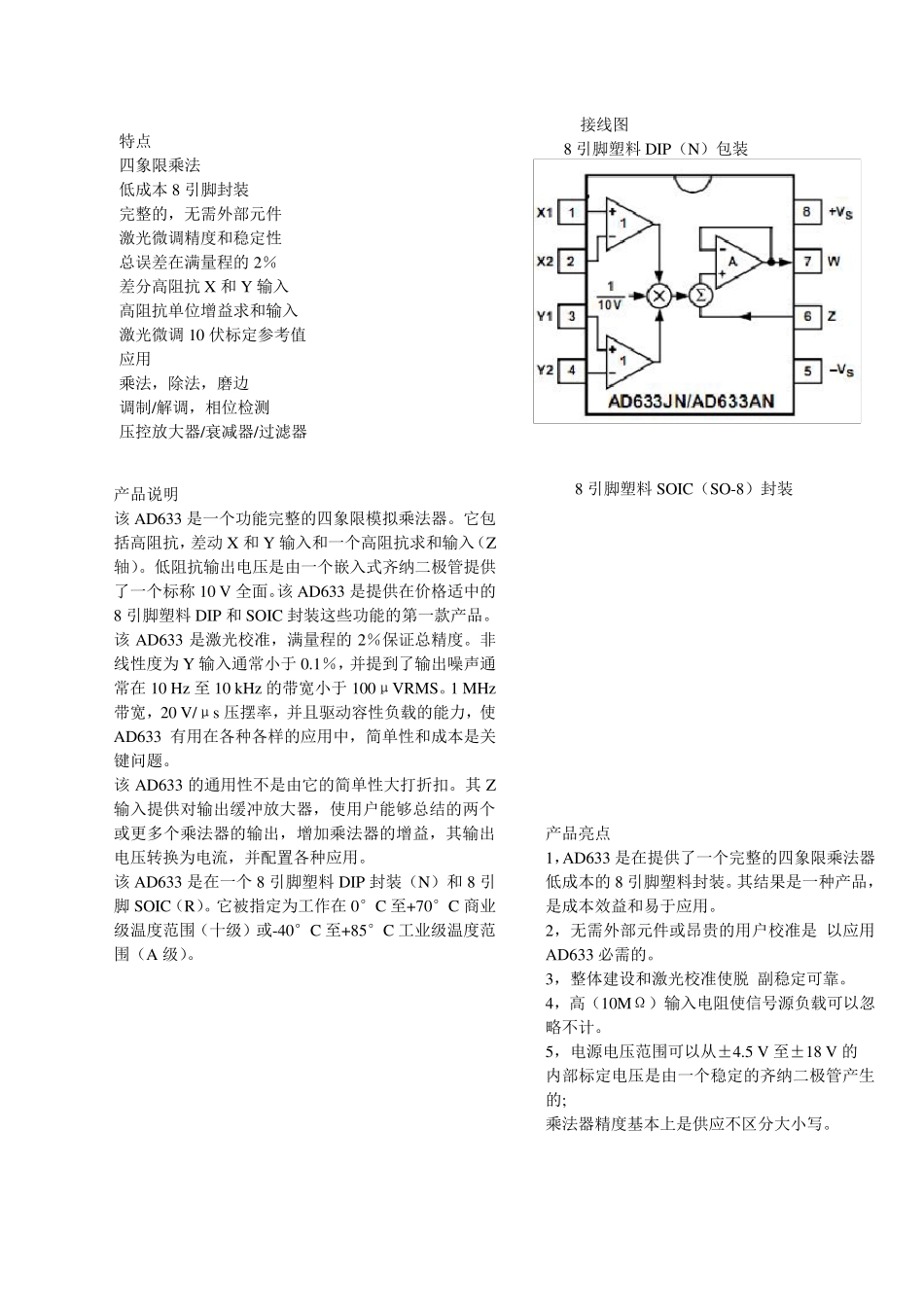

AD633四象限乘法器中文资料_第1页
1/9

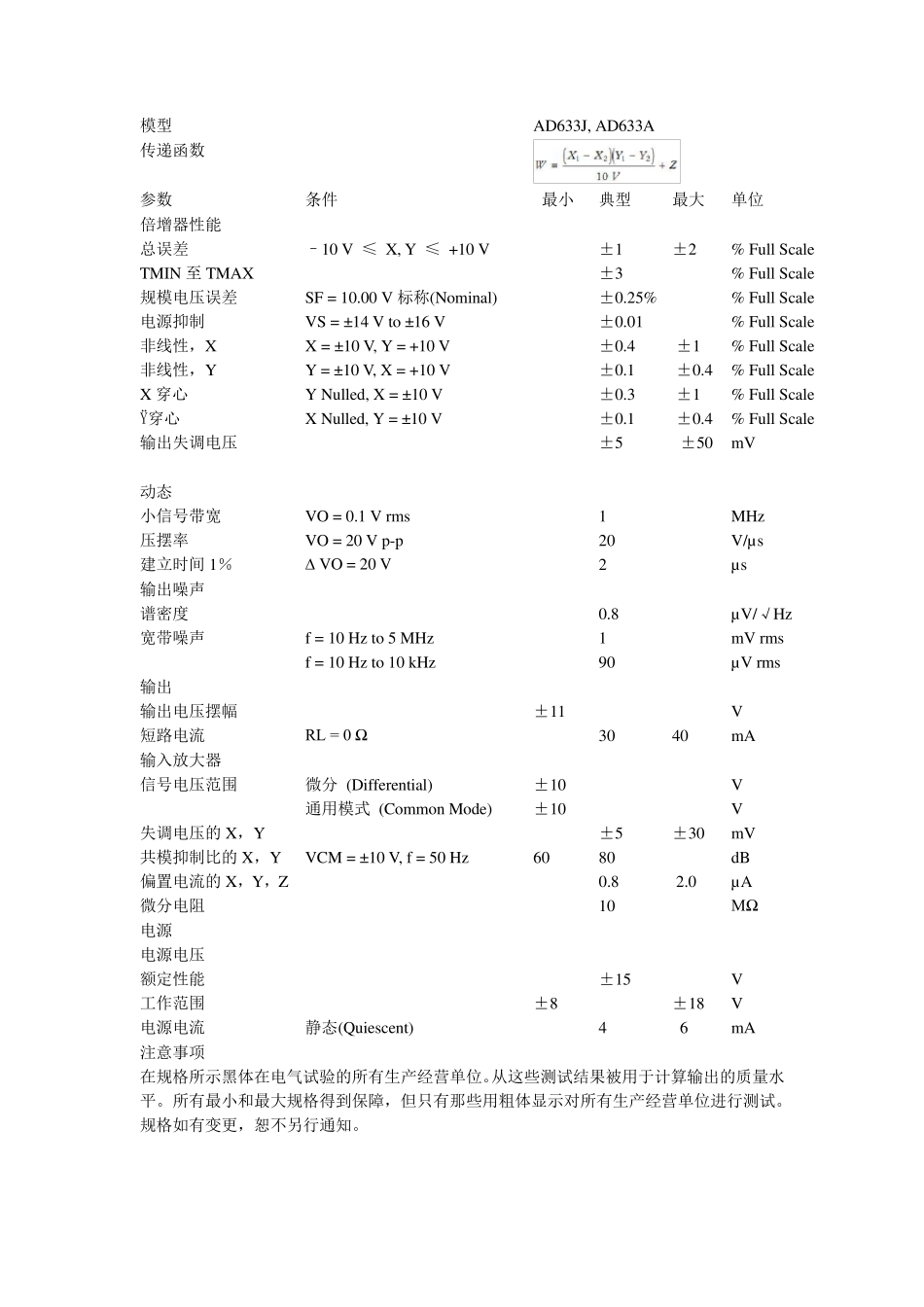

AD633四象限乘法器中文资料_第2页
2/9

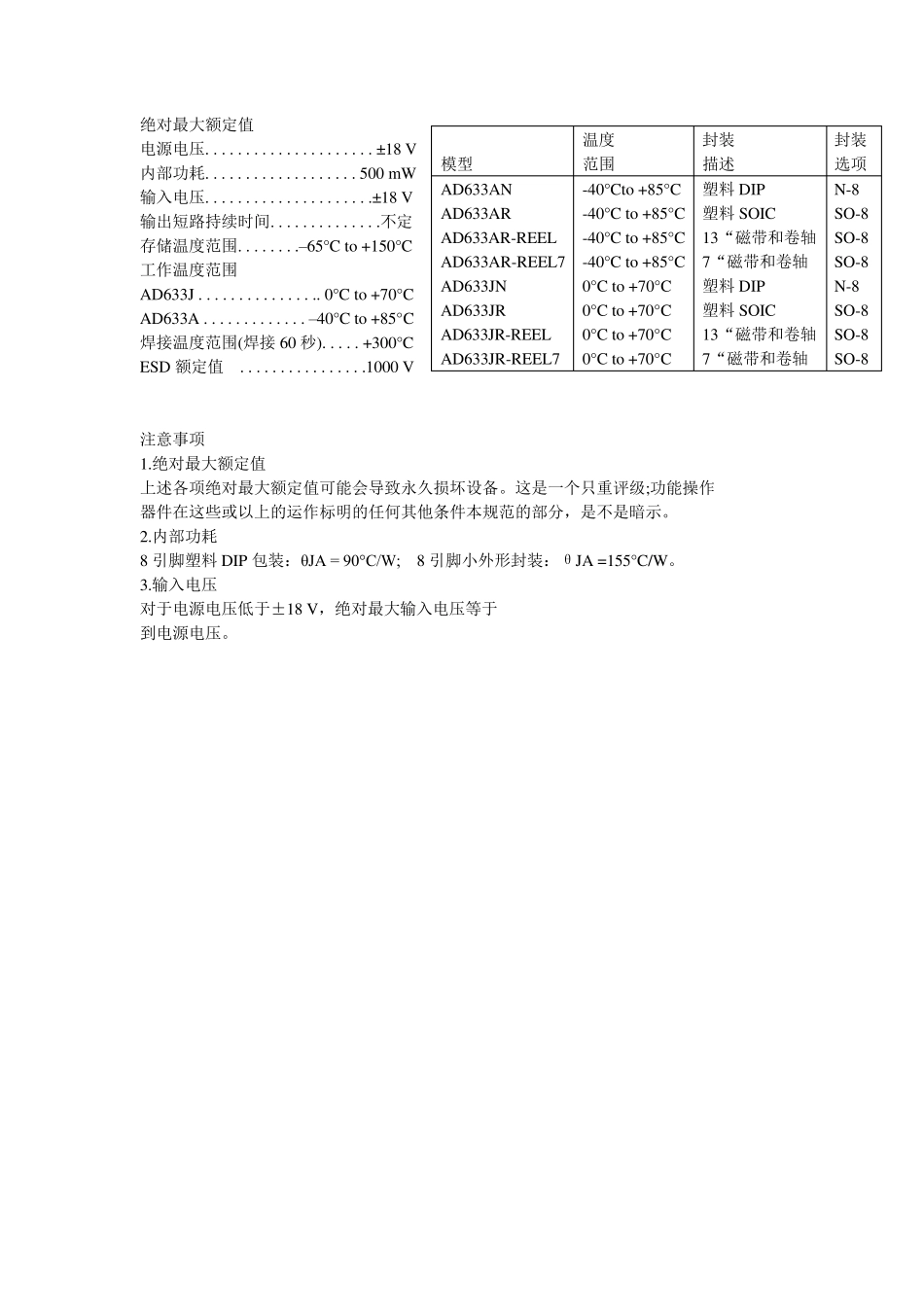

AD633四象限乘法器中文资料_第3页
3/9
接线图 8 引脚塑料 DIP(N)包装 特点 四象限乘法 低成本 8 引脚封装 完整的,无需外部元件 激光微调精度和稳定性 总误差在满量程的 2% 差分高阻抗 X 和 Y 输入 高阻抗单位增益求和输入 激光微调 10 伏标定参考值 应用 乘法,除法,磨边 调制/解调,相位检测 压控放大器/衰减器/过滤器 产品说明 该 AD633 是一个功能完整的四象限模拟乘法器。它包括高阻抗,差动 X 和 Y 输入和一个高阻抗求和输入(Z轴)。低阻抗输出电压是由一个嵌入式齐纳二极管提供了一个标称 10 V 全面。该 AD633 是提供在价格适中的8 引脚塑料 DIP 和 SOIC 封装这些功能的第一款产品。 该 AD633 是激光校准,满量程的 2%保证总精度。非线性度为Y 输入通常小于0.1%,并提到了输出噪声通常在 10 Hz 至10 kHz 的带宽小于100μVRMS。1 MHz带宽,20 V/μs 压摆率,并且驱动容性负载的能力,使AD633 有用在各种各样的应用中,简单性和成本是关键问题。 该 AD633 的通用性不是由它的简单性大打折扣。其Z输入提供对输出缓冲放大器,使用户能够总结的两个或更多个乘法器的输出,增加乘法器的增益,其输出电压转换为电流,并配置各种应用。 该 AD633 是在一个 8 引脚塑料 DIP 封装(N)和 8 引脚 SOIC(R)。它被指定为工作在 0°C 至+70°C 商业级温度范围(十级)或-40°C 至+85°C 工业级温度范围(A 级)。 8 引脚塑料 SOIC(SO-8)封装 产品亮点 1,AD633 是在提供了一个完整的四象限乘法器 低成本的 8 引脚塑料封装。其结果是一种产品,是成本效益和易于应用。 2,无需外部元件或昂贵的用户校准是 以应用AD633 必需的。 3,整体建设和激光校准使脱 副稳定可靠。 4,高(10MΩ)输入电阻使信号源负载可以忽略不计。 5,电源电压范围可以从±4.5 V 至±18 V 的 内部标定电压是由一个稳定的齐纳二极管产生的; 乘法器精度基本上是供应不区分大小写。 模型 AD633J, AD633A 传递函数 参数 条件 最小 典型 最大 单位 倍增器性能 总误差 TMIN 至TMAX 规模电压误差 电源抑制 非线性,X 非线性,Y X 穿心 Ÿ穿心 输出失调电压 –10 V ≤ X, Y ≤ +10 V SF = 10.00 V 标称(Nominal) VS = ±14 V to ±16 V X = ±10 V, Y = +10 V Y = ±10 V, X = +10 V Y Nulled, X = ±10 V X Nulled, Y = ±10 V ±1 ±2...
