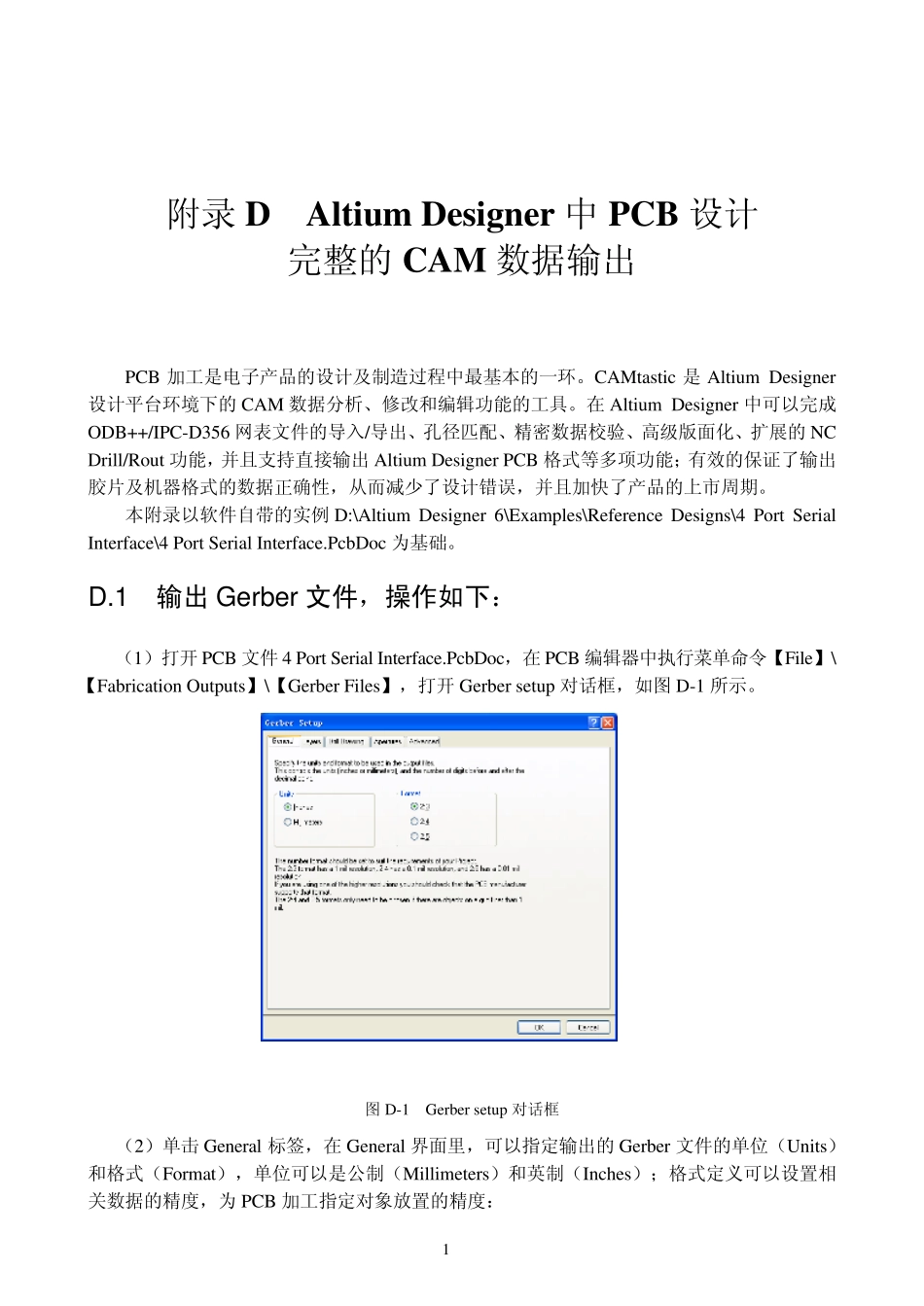

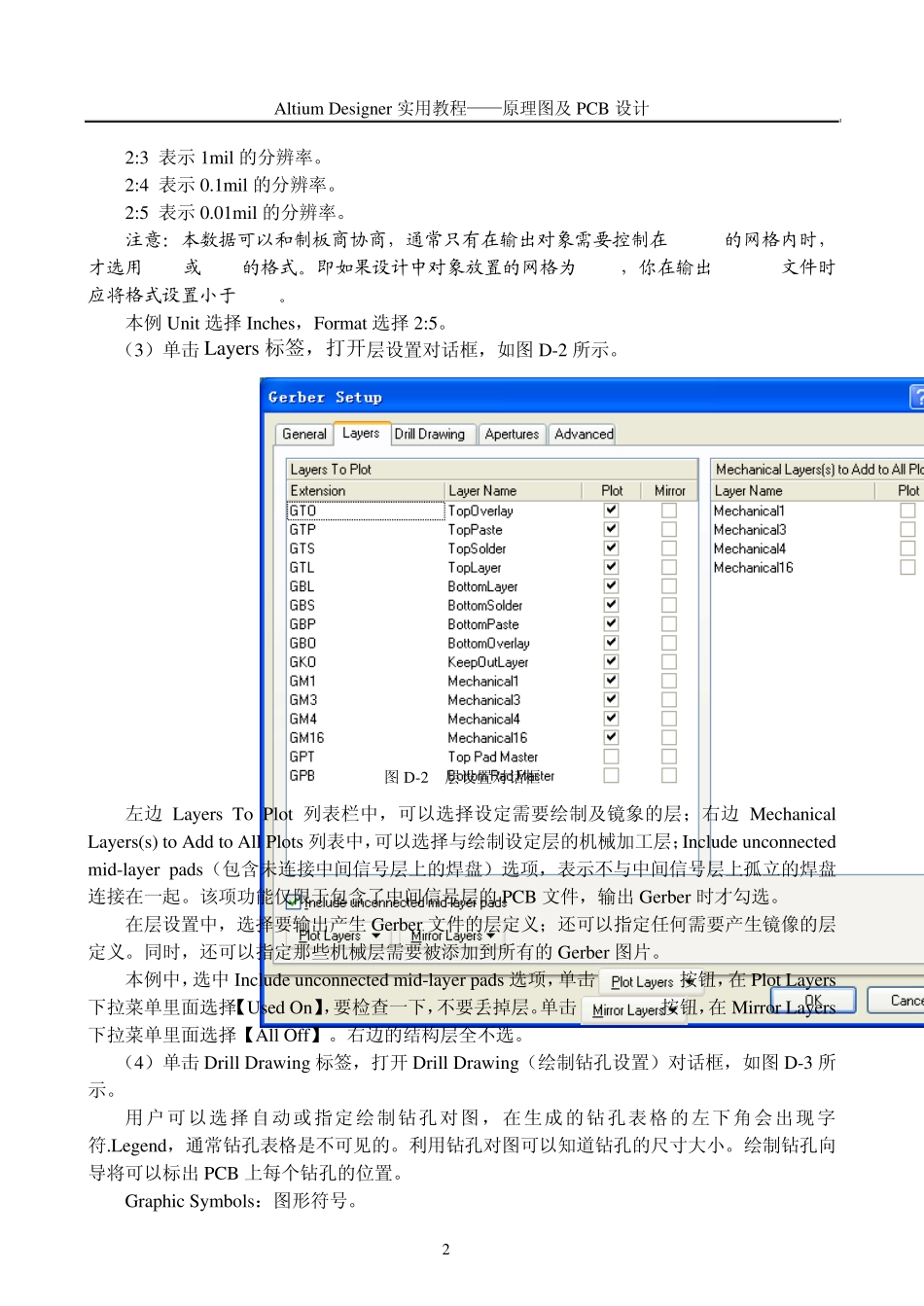

1 附录D Altiu m Designer 中PCB 设计 完整的CAM 数据输出 PCB 加工是电子产品的设计及制造过程中最基本的一环。CAMtastic 是Altiu m Designer设计平台环境下的CAM 数据分析、修改和编辑功能的工具。在 Altiu m Designer 中可以完成ODB++/IPC-D356 网表文件的导入/导出、孔径匹配、精密数据校验、高级版面化、扩展的NC Drill/Rou t 功能，并且支持直接输出Altiu m Designer PCB 格式等多项功能；有效的保证了输出胶片及机器格式的数据正确性，从而减少了设计错误，并且加快了产品的上市周期。 本附录以软件自带的实例 D:\Altiu m Designer 6\Ex amples\Reference Designs\4 Port Serial Interface\4 Port Serial Interface.PcbDoc 为基础。 D.1 输出Gerber文件，操作如下： （1）打开 PCB 文件 4 Port Serial Interface.PcbDoc，在 PCB 编辑器中执行菜单命令【File】\【Fabrication Ou tpu ts】\【Gerber Files】，打开 Gerber setu p 对话框，如图 D-1 所示。 图 D-1 Gerber setu p 对话框 （2）单击 General 标签，在 General 界面里，可以指定输出的Gerber 文件的单位（Units）和格式（Format），单位可以是公制（Millimeters）和英制（Inches）；格式定义可以设置相关数据的精度，为 PCB 加工指定对象放置的精度： Altium Designer 实用教程——原理图及 PCB 设计 2 2:3 表示 1mil 的分辨率。 2:4 表示 0.1mil 的分辨率。 2:5 表示 0.01mil 的分辨率。 注意：本数据可以和制板商协商，通常只有在输出对象需要控制在1mil 的网格内时，才选用2:4或2:5的格式。即如果设计中对象放置的网格为 1mil，你在输出Gerber文件时应将格式设置小于 1mil。 本例 Unit 选择 Inches，Format 选择 2:5。 （3）单击 Layers 标签，打开层设置对话框，如图 D-2 所示。 图 D-2 层设置对话框 左边 Layers To Plot 列表栏中，可以选择设定需要绘制及镜象的层；右边 Mechanical Layers(s) to Add to All Plots 列表中，可以选择与绘制设定层的机械加工层；Include unconnected mid-layer pads（包含未连接中间信号层上的焊盘）选项，表示不与中间信号层上孤立的焊盘连接在一起。该项功能仅限于包含了中间信号层的 PCB 文件，输出 Gerber 时才勾选。 在层设置中，选择要输出产生 Gerber 文件的层定义；还可以指定任何需要产生...
