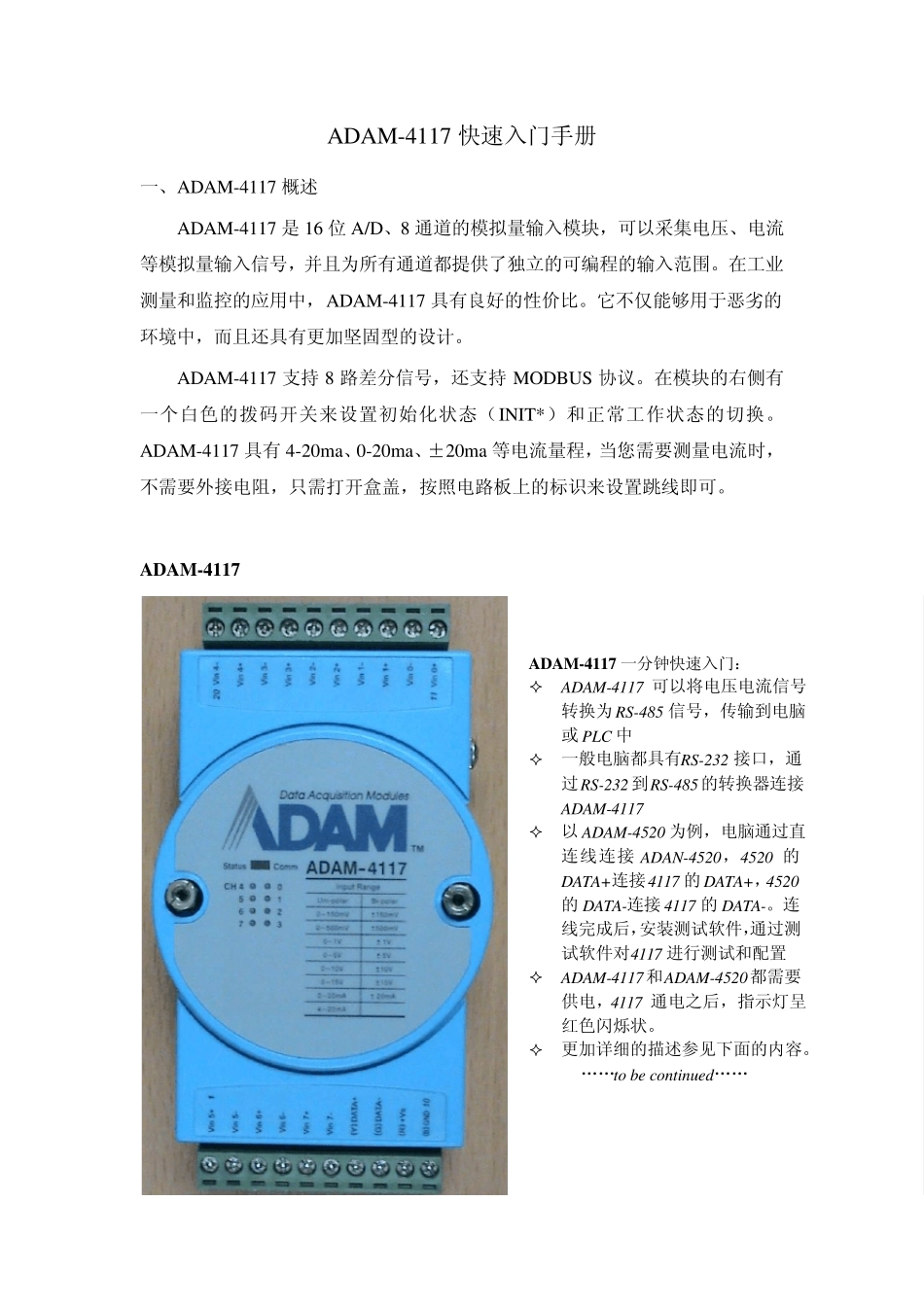

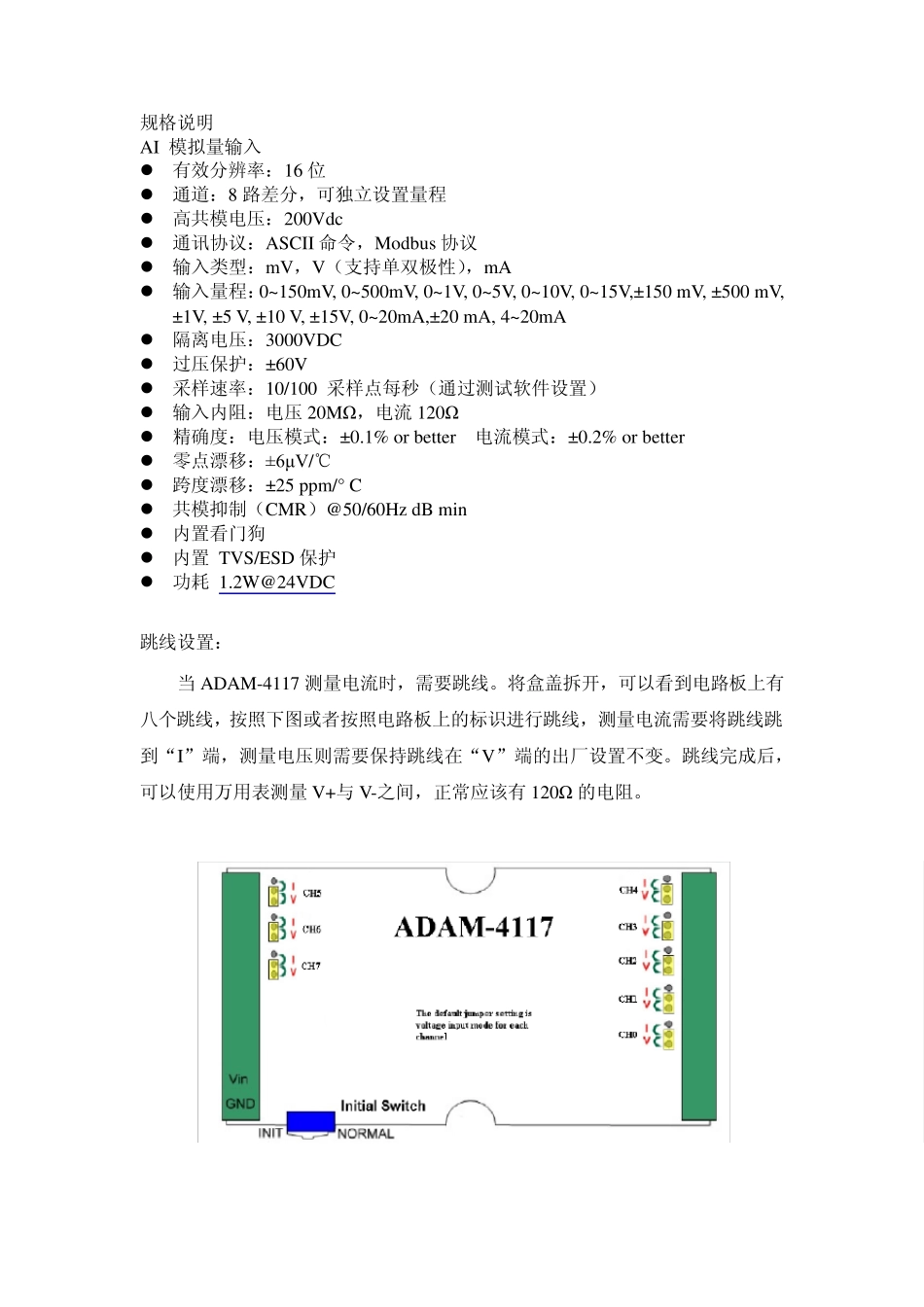

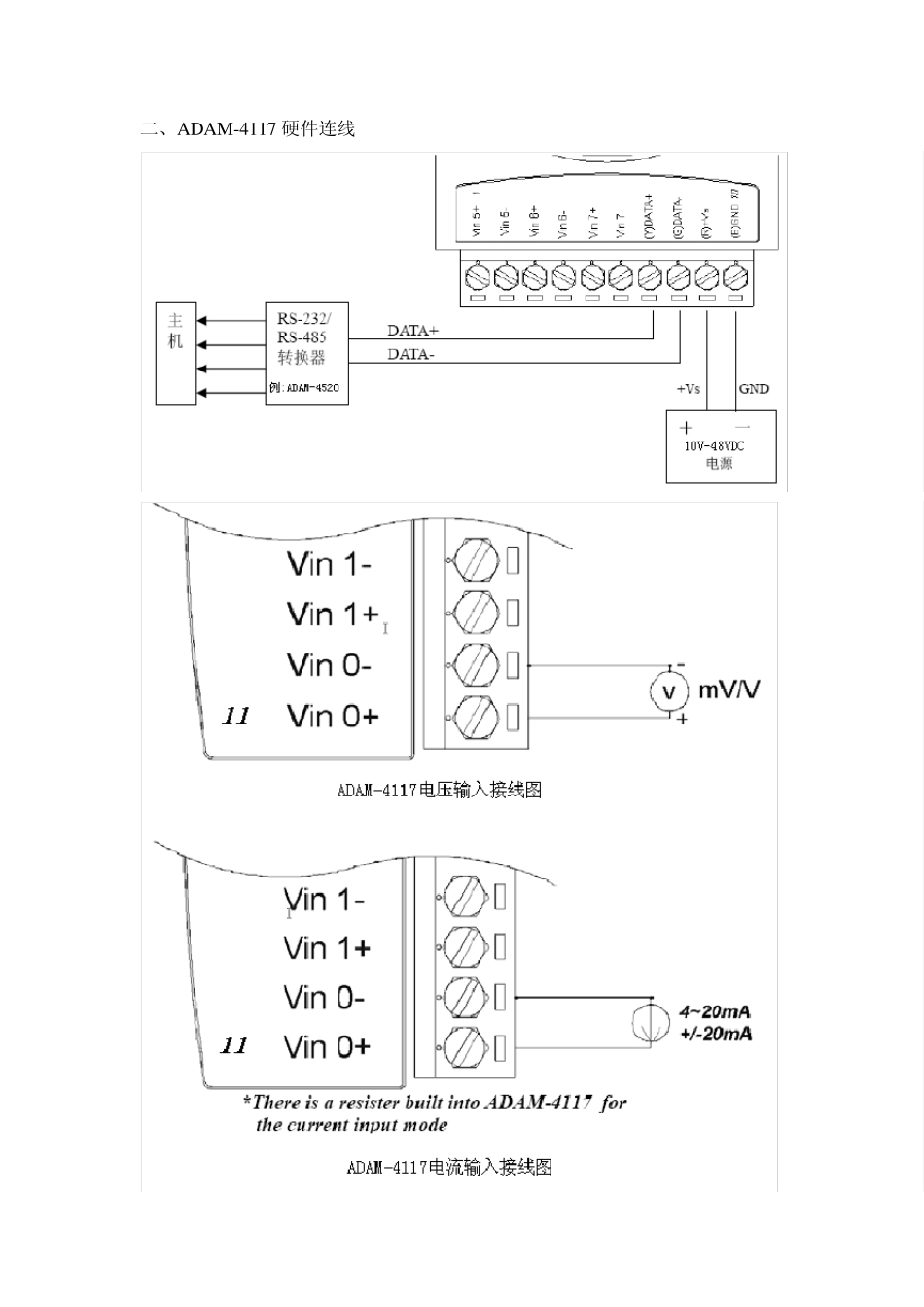

ADAM-4117 快速入门手册 一、ADAM-4117 概述 ADAM-4117 是16 位A/D、8 通道的模拟量输入模块，可以采集电压、电流等模拟量输入信号，并且为所有通道都提供了独立的可编程的输入范围。在工业测量和监控的应用中，ADAM-4117 具有良好的性价比。它不仅能够用于恶劣的环境中，而且还具有更加坚固型的设计。 ADAM-4117 支持8 路差分信号，还支持MODBUS 协议。在模块的右侧有一个白色的拨码开关来设置初始化状态（INIT*）和正常工作状态的切换。ADAM-4117 具有4-20m a、0-20m a、±20m a 等电流量程，当您需要测量电流时，不需要外接电阻，只需打开盒盖，按照电路板上的标识来设置跳线即可。 ADAM -4117 ADAM -4117 一分钟快速入门：  ADAM-4117 可以将电压电流信号转换为RS-485 信号，传输到电脑或 PLC 中  一般电脑都具有RS-232 接口，通过RS-232 到RS-485 的转换器连接ADAM-4117  以ADAM-4520 为例，电脑通过直连线连接 ADAN-4520，4520 的DATA+连接4117 的DATA+，4520的DATA-连接 4117 的DATA-。连线完成后，安装测试软件，通过测试软件对4117 进行测试和配置  ADAM-4117和ADAM-4520都需要供电，4117 通电之后，指示灯呈红色闪烁状。  更加详细的描述参见下面的内容。 „„to be continu ed„„ 规格说明 AI 模拟量输入  有效分辨率：16 位  通道：8 路差分，可独立设置量程  高共模电压：200Vdc  通讯协议：ASCII 命令，Modbus 协议  输入类型：mV，V（支持单双极性），mA  输入量程：0~150mV, 0~500mV, 0~1V, 0~5V, 0~10V, 0~15V,±150 mV, ±500 mV, ±1V, ±5 V, ±10 V, ±15V, 0~20mA,±20 mA, 4~20mA  隔离电压：3000VDC  过压保护：±60V  采样速率：10/100 采样点每秒（通过测试软件设置）  输入内阻：电压20MΩ，电流120Ω  精确度：电压模式：±0.1% or better 电流模式：±0.2% or better  零点漂移：±6μV/℃  跨度漂移：±25 ppm/° C  共模抑制（CMR）@50/60Hz dB min  内置看门狗  内置 TVS/ESD 保护  功耗 1.2W@24VDC 跳线设置： 当ADAM-4117 测量电流时，需要跳线。将盒盖拆开，可以看到电路板上有八个跳线，按照下图或者按照电路板上的标识进行跳线，测量电流需要将跳线跳到“I”端，测量电压则需要保持跳线在“V”端的出厂设置不变。跳线完成后，...
