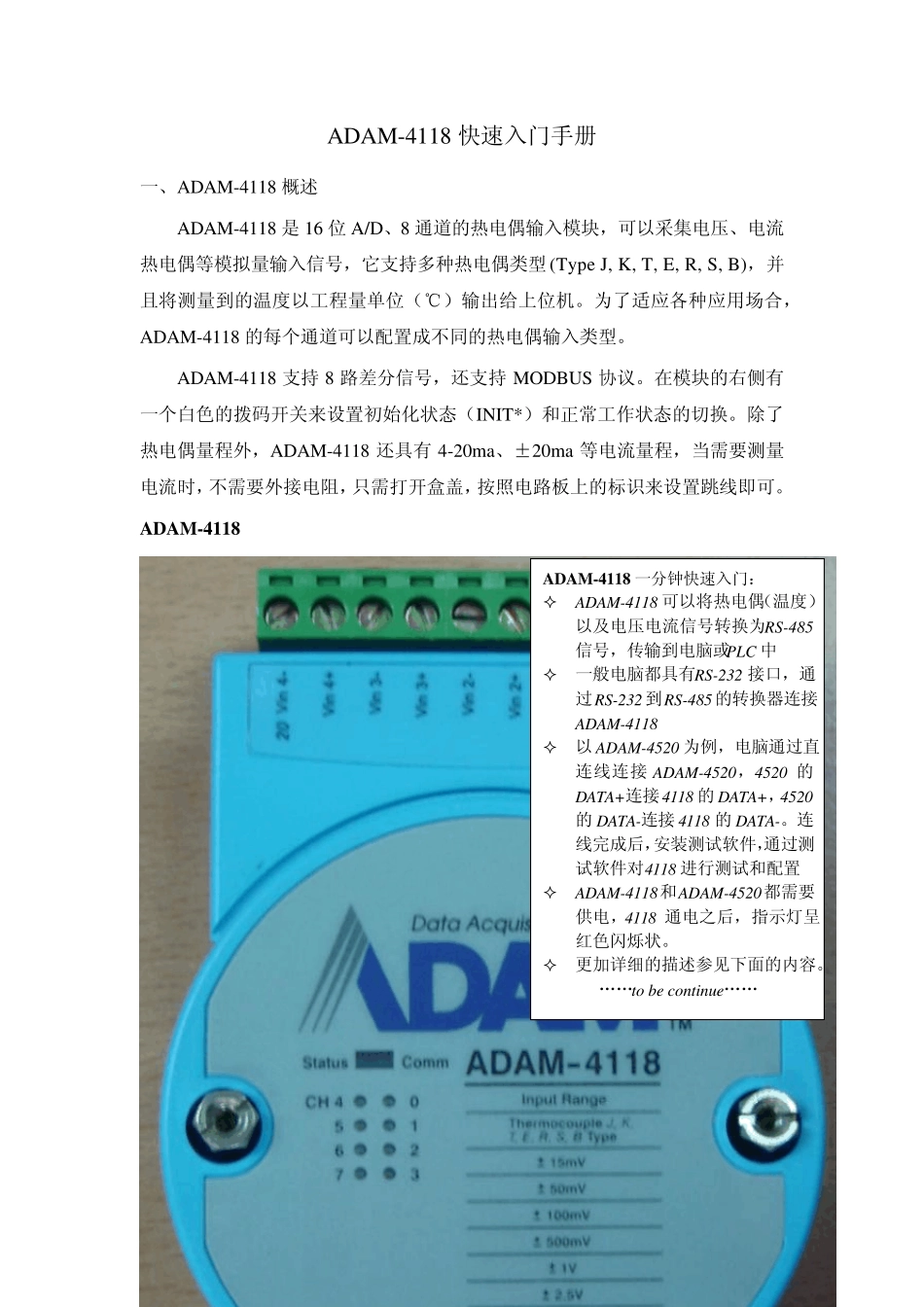

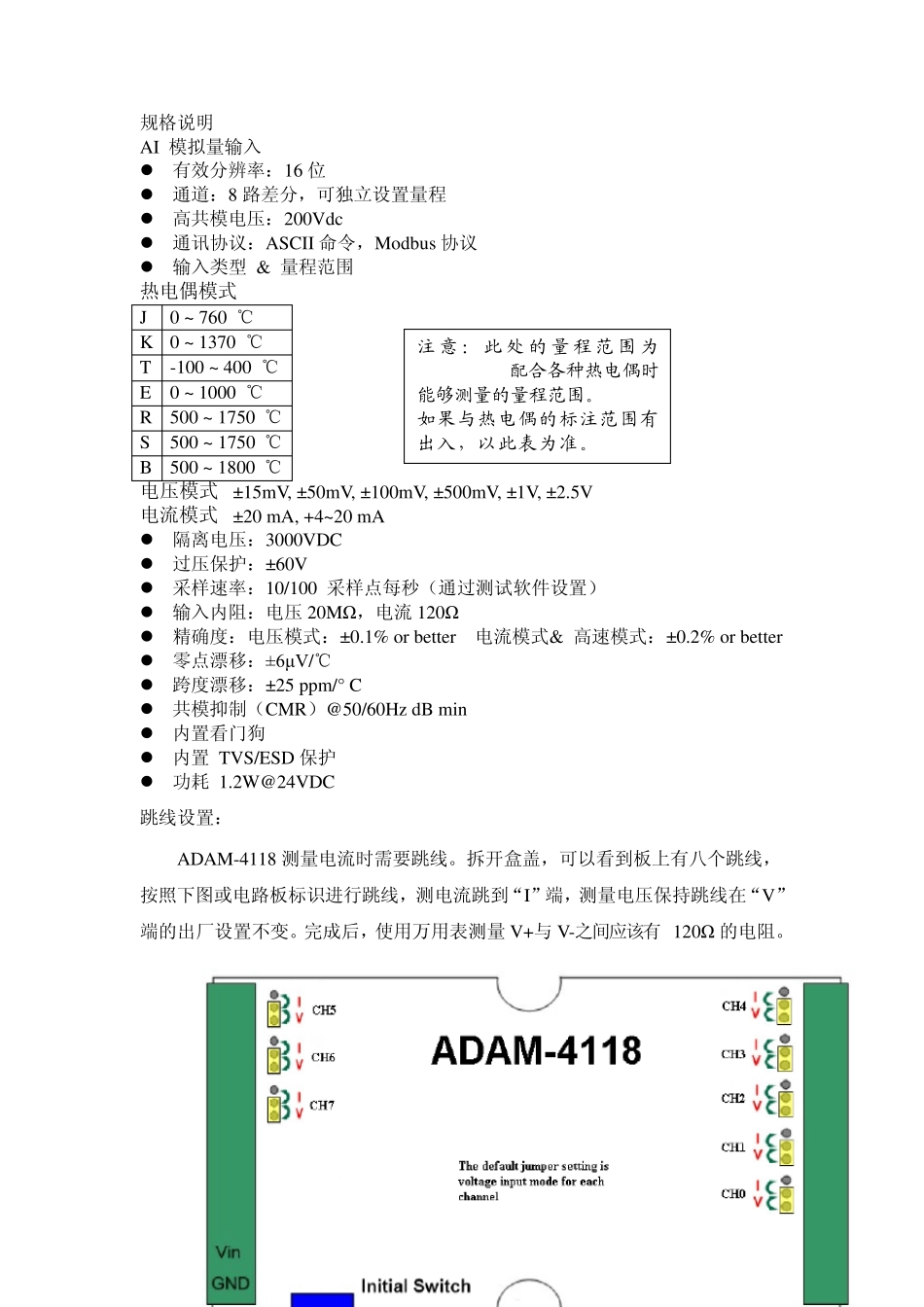

ADAM-4118 快速入门手册 一、ADAM-4118 概述 ADAM-4118 是16 位A/D、8 通道的热电偶输入模块，可以采集电压、电流热电偶等模拟量输入信号，它支持多种热电偶类型(Type J, K, T, E, R, S, B)，并且将测量到的温度以工程量单位（℃）输出给上位机。为了适应各种应用场合，ADAM-4118 的每个通道可以配置成不同的热电偶输入类型。 ADAM-4118 支持8 路差分信号，还支持MODBUS 协议。在模块的右侧有一个白色的拨码开关来设置初始化状态（INIT*）和正常工作状态的切换。除了热电偶量程外，ADAM-4118 还具有4-20ma、±20ma 等电流量程，当需要测量电流时，不需要外接电阻，只需打开盒盖，按照电路板上的标识来设置跳线即可。 ADAM -4118 ADAM -4118 一分钟快速入门：  ADAM-4118 可以将热电偶（温度）以及电压电流信号转换为RS-485信号，传输到电脑或PLC 中  一般电脑都具有RS-232 接口，通过RS-232 到RS-485 的转换器连接ADAM-4118  以ADAM-4520 为例，电脑通过直连线连接 ADAM-4520，4520 的DATA+连接4118 的DATA+，4520的DATA-连接 4118 的DATA-。连线完成后，安装测试软件，通过测试软件对4118 进行测试和配置  ADAM-4118和ADAM-4520都需要供电，4118 通电之后，指示灯呈红色闪烁状。  更加详细的描述参见下面的内容。 „„to be continu e„„ 规格说明 AI 模拟量输入  有效分辨率：16 位  通道：8 路差分，可独立设置量程  高共模电压：200Vdc  通讯协议：ASCII 命令，Modbus 协议  输入类型 & 量程范围 热电偶模式 J 0 ~ 760 ℃ K 0 ~ 1370 ℃ T -100 ~ 400 ℃ E 0 ~ 1000 ℃ R 500 ~ 1750 ℃ S 500 ~ 1750 ℃ B 500 ~ 1800 ℃ 电压模式 ±15mV, ±50mV, ±100mV, ±500mV, ±1V, ±2.5V 电流模式 ±20 mA, +4~20 mA  隔离电压：3000VDC  过压保护：±60V  采样速率：10/100 采样点每秒（通过测试软件设置）  输入内阻：电压20MΩ，电流120Ω  精确度：电压模式：±0.1% or better 电流模式& 高速模式：±0.2% or better  零点漂移：±6μV/℃  跨度漂移：±25 ppm/° C  共模抑制（CMR）@50/60Hz dB min  内置看门狗  内置 TVS/ESD 保护  功耗 1.2W@24VDC 跳线设置： ADAM-4118 测量电流时需要跳线。拆开盒盖，可以看到板上有八个跳...
