ADC0832

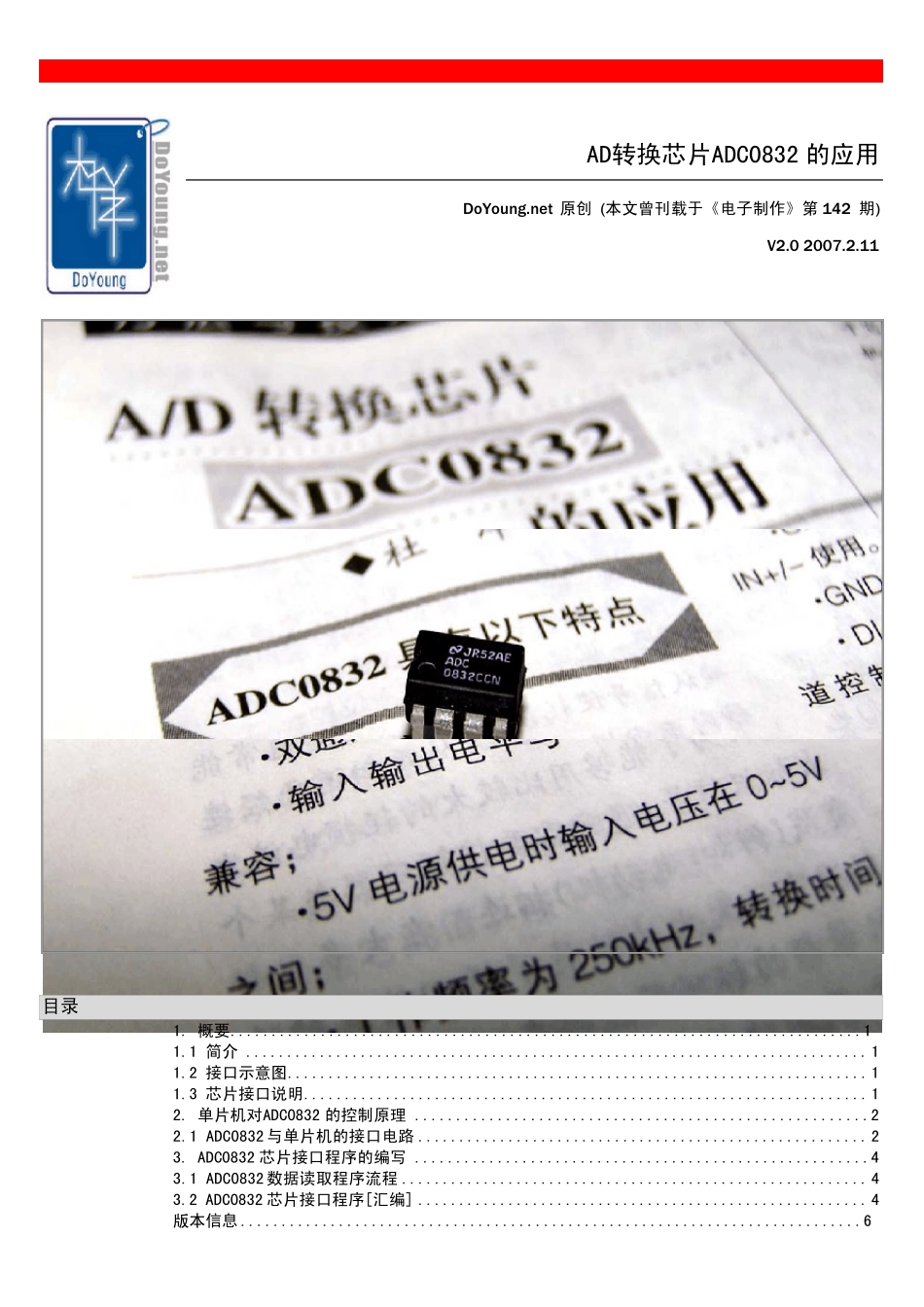

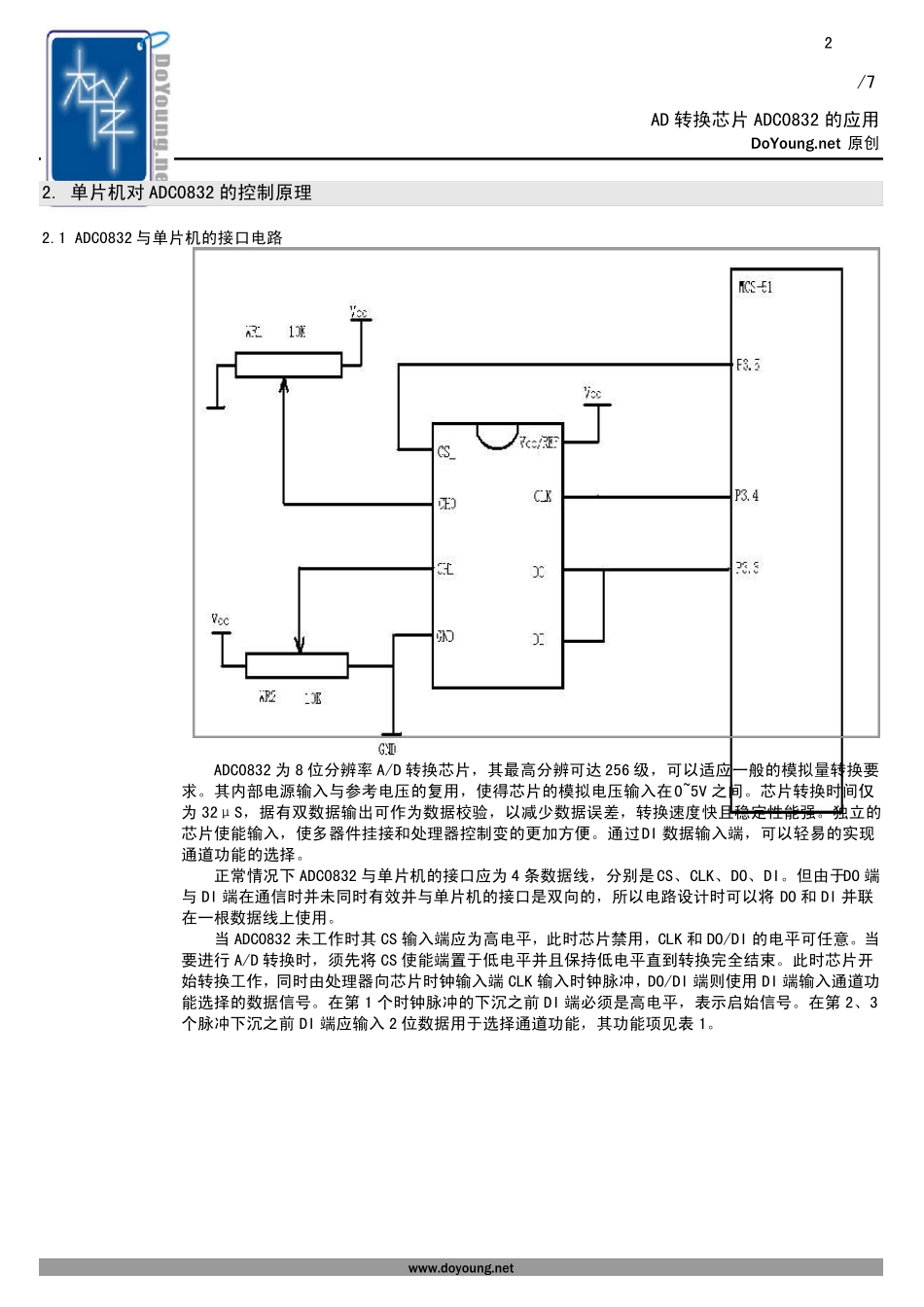

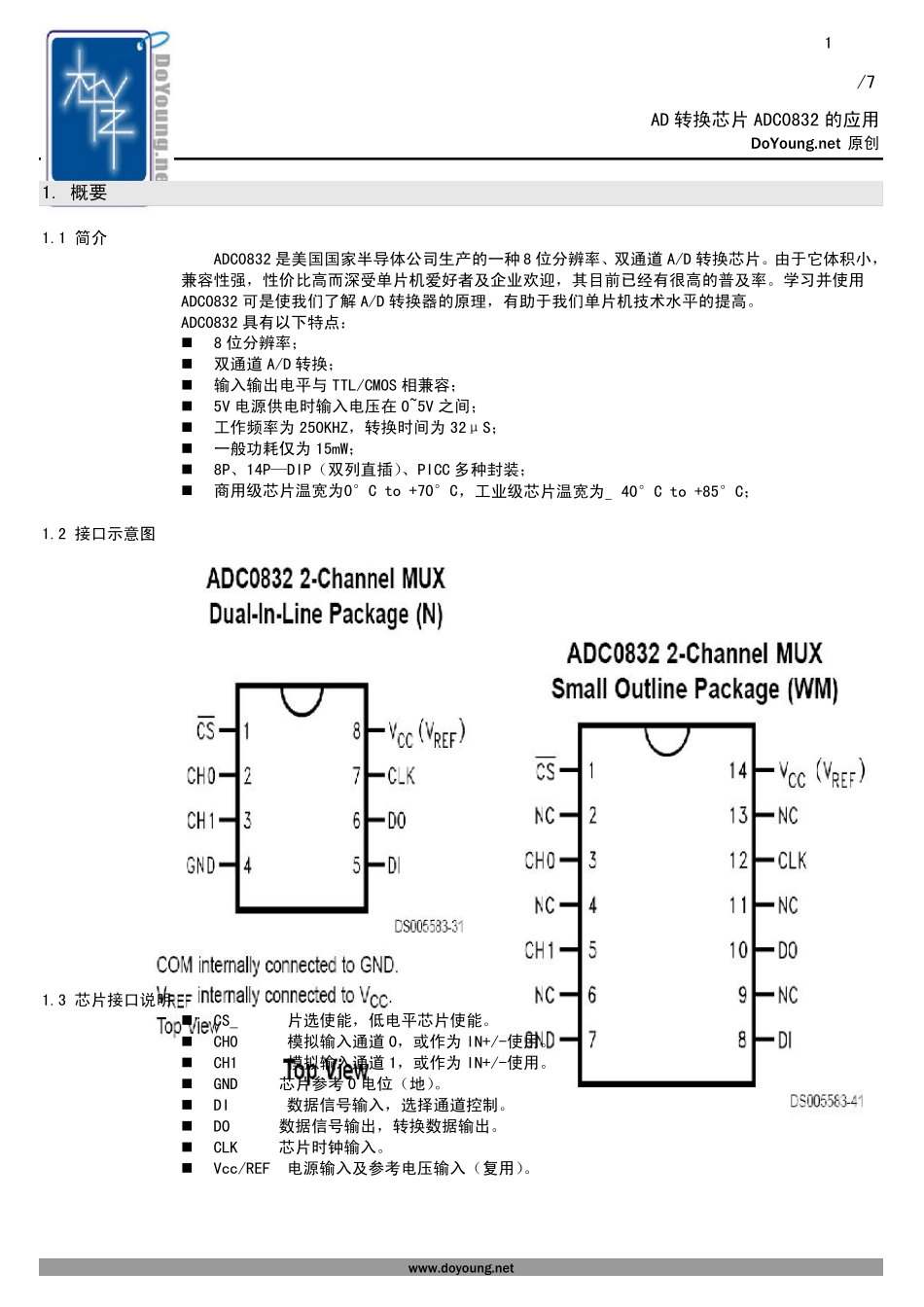

AD转 换 芯 片 ADC0832 的 应 用 DoYou ng.net 原 创 (本 文 曾 刊 载 于 《 电 子 制 作 》 第 142 期 ) V2.0 2007.2.11 目 录 1. 概 要 .............................................................................1 1.1 简 介............................................................................1 1.2 接 口 示 意 图 .......................................................................1 1.3 芯 片 接 口 说 明 .....................................................................1 2. 单 片 机 对 ADC0832 的 控 制 原 理.......................................................2 2.1 ADC0832 与 单 片 机 的 接 口 电 路 .......................................................2 3. ADC0832 芯 片 接 口 程 序 的 编 写.......................................................4 3.1 ADC0832 数 据 读 取 程 序 流 程 .........................................................4 3.2 ADC0832 芯 片 接 口 程 序 [汇 编 ] .......................................................4 版 本 信 息 ............................................................................6 1/7 AD 转 换 芯 片 ADC0832 的 应 用 DoYoung.net 原 创 1. 概 要 1.1 简 介 ADC0832 是 美 国 国 家 半 导 体 公 司 生 产 的 一 种 8 位 分 辨 率 、 双 通 道 A/D 转 换 芯 片 。 由 于 它 体 积 小 ，兼 容 性 强 ， 性 价 比 高 而 深 受 单 片 机 爱 好 者 及 企 业 欢 迎 ， 其 目 前 已 经 有 很 高 的 普 及 率 。 学 习 并 使 用ADC0832 可 是 使 我 们 了 解 A/D 转 换 器 的 原 理 ， 有 助 于 我 们 单 片 机 技 术 水 平 的 提 高 。 ADC0832 具 有 以 下 特 点 ：  8 位 分 辨 率 ；  双 通 道 A/D 转 换 ；  输 入 输 出 电 平 与 TTL/CMOS 相 兼 容 ；  5V 电 源 供 电 时 输 入 电 压 在 0~5V 之 间 ；  工 作 频 率 为 250KHZ， 转 换 时 间 为 32μ S； ...
